Model Bosch SHX43P16UC/59 Dishwasher – Common Parts & Diagrams

0101
Controller unit
Controller unit BOS 00676936 Contact Us For Availability
View on Model
0102
On/Off Main Switch
On/Off Main Switch BOS 00424410 Contact Us For Availability
View on Model
0103
Ball Bearing Door Latch
Ball Bearing Door Latch BOS 00438026 Contact Us For Availability
View on Model
0104
Switch
Switch BOS 00187205 Contact Us For Availability
View on Model
0105
Cable harness
Cable harness BOS 00650426 Contact Us For Availability
View on Model
0107
Panel-facia
Panel-facia BOS 00683970 Contact Us For Availability
View on Model
0108
Push button set
Push button set BOS 00617874 Contact Us For Availability
View on Model
0109
Key
Key BOS 00424501 Contact Us For Availability
View on Model
0202
Screw
Screw BOS 00151703 Contact Us For Availability
View on Model
0203
Door-inner
Door-inner BOS 00218781 Contact Us For Availability
View on Model
0204
Door Seal
Door Seal BOS 00432490 Contact Us For Availability
View on Model
0206
Screw
Screw BOS 00427940 Contact Us For Availability
View on Model
0207
Washer
Washer BOS 00611862 Contact Us For Availability
View on Model
0208
Handle-door
Handle-door BOS 00432117 Contact Us For Availability
View on Model
0209
Handle-cap shaped
Handle-cap shaped BOS 00615353 Contact Us For Availability
View on Model
0210
Dispenser
Dispenser BOS 00490467 Contact Us For Availability
View on Model
0212
Sealing
Sealing BOS 00166637 Contact Us For Availability
View on Model
0213
Lid
Lid BOS 00166623 Contact Us For Availability
View on Model
0214
Sealing
Sealing BOS 00166625 Contact Us For Availability
View on Model
0215
Adjusting device
Adjusting device BOS 00166626 Contact Us For Availability
View on Model
0216
Detergent Lid
Detergent Lid BOS 00166621 Contact Us For Availability
View on Model
0217
Lever, Wrap, Seal
Lever, Wrap, Seal BOS 00166630 Contact Us For Availability
View on Model
0218
Plunger
Plunger BOS 00166627 Contact Us For Availability
View on Model
0219
Repair-set
Repair-set BOS 00166632 Contact Us For Availability
View on Model
0220
Actuator
Actuator BOS 00166635 Contact Us For Availability
View on Model
0221
Repair-set
Repair-set BOS 00166628 Contact Us For Availability
View on Model
0222
Insulating part
Insulating part BOS 00660982 Contact Us For Availability
View on Model
0224
Support
Support BOS 00665331 Contact Us For Availability
View on Model
0225
Insulating part
Insulating part BOS 00437048 Contact Us For Availability
View on Model
0230
Cable strap
Cable strap BOS 00616022 Contact Us For Availability
View on Model

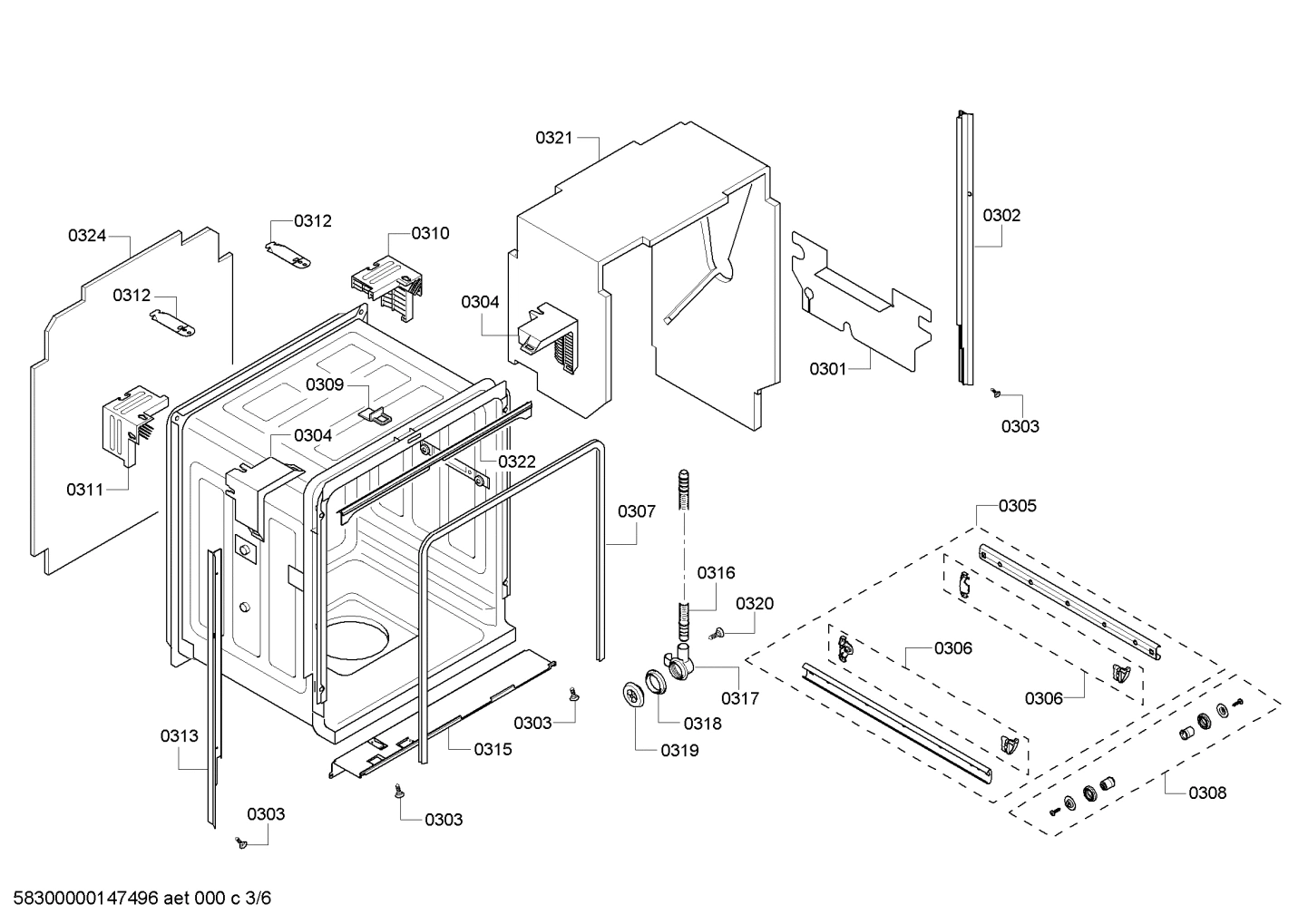

0305
Rail
Rail BOS 00669255 Contact Us For Availability
View on Model
0306
Front/Rear End Cap Set
Front/Rear End Cap Set BOS 00165254 Contact Us For Availability
View on Model
0308
Repair-set
Repair-set BOS 00645743 Contact Us For Availability
View on Model
0309
Latch
Latch BOS 00187185 Contact Us For Availability
View on Model
0312
Dishwasher Mounting Bracket
Dishwasher Mounting Bracket BOS 00619985 Contact Us For Availability
View on Model
0313
Strip
Strip BOS 00749684 Contact Us For Availability
View on Model
0316
Hose-vent
Hose-vent BOS 00265832 Contact Us For Availability
View on Model
0317
Cover
Cover BOS 00171024 Contact Us For Availability
View on Model
0318
Sealing
Sealing BOS 00065303 Contact Us For Availability
View on Model
0319
Cover
Cover BOS 00066400 Contact Us For Availability
View on Model
0322
Strip
Strip BOS 00672951 Contact Us For Availability
View on Model
0324
Insulating part
Insulating part BOS 00437045 Contact Us For Availability
View on Model

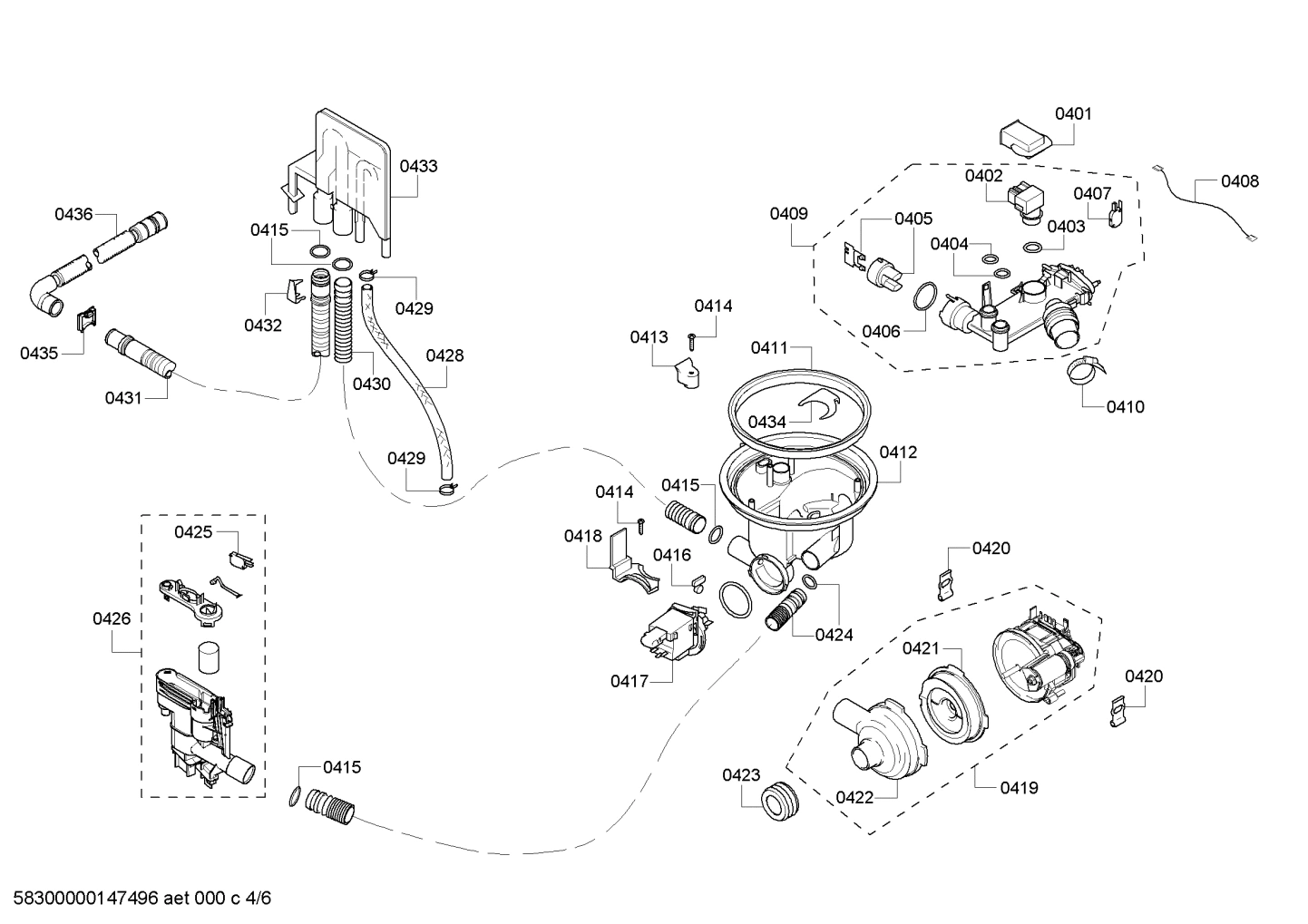

0402
Sensor-NTC
Sensor-NTC BOS 00165281 Contact Us For Availability
View on Model
0403
Sealing
Sealing BOS 00151866 Contact Us For Availability
View on Model
0404
Sealing
Sealing BOS 00165280 Contact Us For Availability
View on Model
0405
Sensor
Sensor BOS 00165279 Contact Us For Availability
View on Model
0406
Sealing
Sealing BOS 00165278 Contact Us For Availability
View on Model
0407
Switch
Switch BOS 00426400 Contact Us For Availability
View on Model
0409
Heater Assembly
Heater Assembly BOS 00480317 Contact Us For Availability
View on Model
0410
Hose clamp
Hose clamp BOS 00172272 Contact Us For Availability
View on Model
0411
Sealing
Sealing BOS 00263102 Contact Us For Availability
View on Model
0413
Holder
Holder BOS 00165265 Contact Us For Availability
View on Model
0414
Screw
Screw BOS 00167241 Contact Us For Availability
View on Model
0415
O-Ring
O-Ring BOS 00165331 Contact Us For Availability
View on Model
0416
Valve-non return
Valve-non return BOS 00165262 Contact Us For Availability
View on Model
0417
Drain Pump
Drain Pump BOS 00642239 Contact Us For Availability
View on Model
0418
Cover
Cover BOS 00165263 Contact Us For Availability
View on Model
0419
Circulating Pump
Circulating Pump BOS 00442548 Contact Us For Availability
View on Model
0420
Suspension
Suspension BOS 00171596 Contact Us For Availability
View on Model
0421
Pump-housing
Pump-housing BOS 00267739 Contact Us For Availability
View on Model
0422
Case-upper part
Case-upper part BOS 00266514 Contact Us For Availability
View on Model
0423
Sealing
Sealing BOS 00171598 Contact Us For Availability
View on Model
0424
Inlet Hose
Inlet Hose BOS 00361113 Contact Us For Availability
View on Model
0425
Switch
Switch BOS 00165256 Contact Us For Availability
View on Model
0426
Water Level Control Assembly
Water Level Control Assembly BOS 00440670 Contact Us For Availability
View on Model
0428
Hose
Hose BOS 00496099 Contact Us For Availability
View on Model
0430
Sump Drain Hose
Sump Drain Hose BOS 00263099 Contact Us For Availability
View on Model
0431
Drain hose
Drain hose BOS 00668109 Contact Us For Availability
View on Model
0432
Fixture
Fixture BOS 00167028 Contact Us For Availability
View on Model
0433
Water inlet
Water inlet BOS 00263833 Contact Us For Availability
View on Model
0434
Cover
Cover BOS 00171681 Contact Us For Availability
View on Model
0435
Stress-relief
Stress-relief BOS 00611325 Contact Us For Availability
View on Model
0436
Drain Hose
Drain Hose BOS 00668108 Contact Us For Availability
View on Model

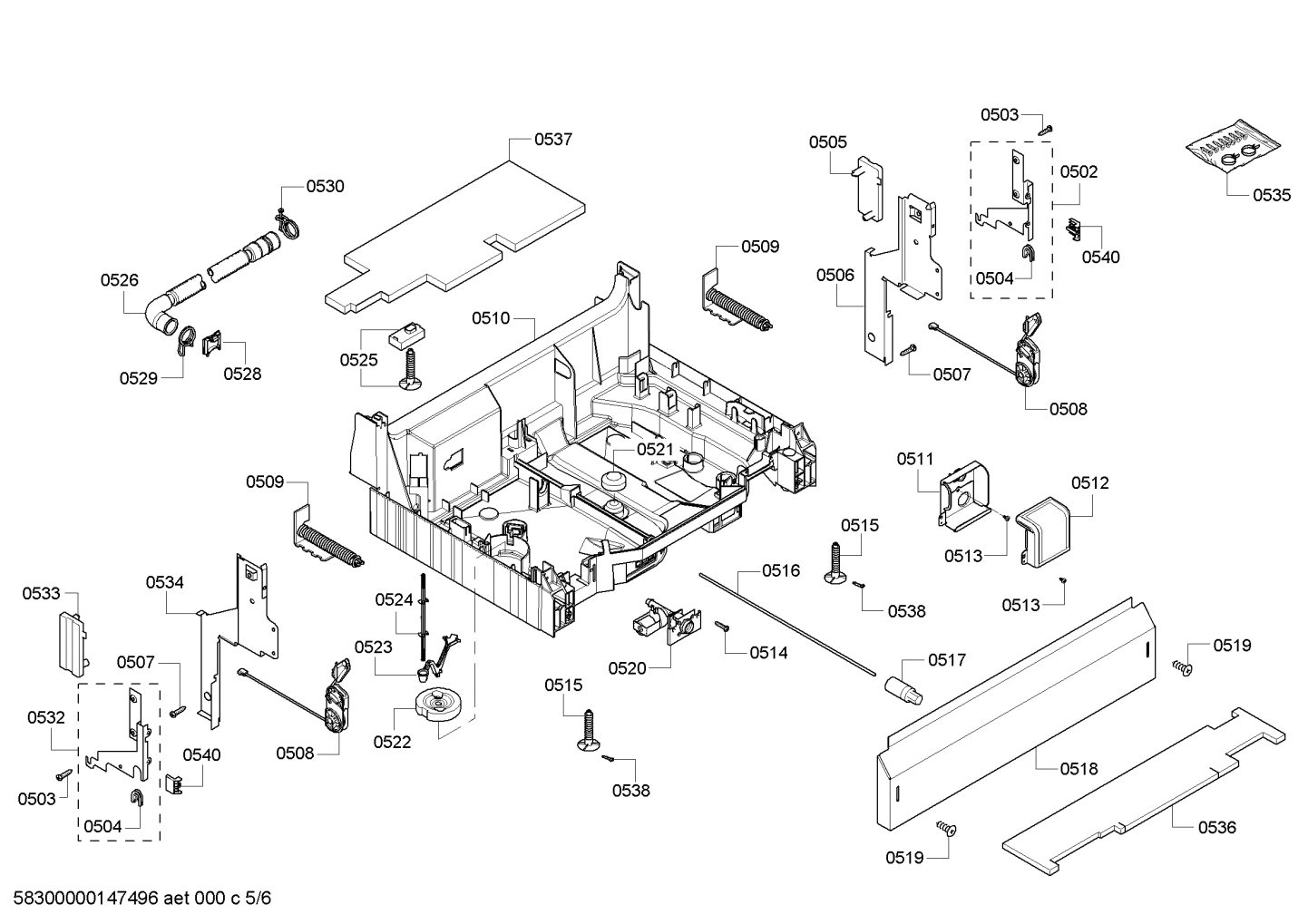

0502
Hinge Lever
Hinge Lever BOS 00498927 Contact Us For Availability
View on Model
0503
Screw
Screw BOS 00423896 Contact Us For Availability
View on Model
0504
Hinge Bushing
Hinge Bushing BOS 00165296 Contact Us For Availability
View on Model
0505
Hinge-cover
Hinge-cover BOS 00422794 Contact Us For Availability
View on Model
0506
Hinge
Hinge BOS 00298570 Contact Us For Availability
View on Model
0507
Screw
Screw BOS 00633945 Contact Us For Availability
View on Model
0508
Repair-set
Repair-set BOS 00618605 Contact Us For Availability
View on Model
0509
Spring
Spring BOS 00173696 Contact Us For Availability
View on Model
0510
Case-bottom
Case-bottom BOS 00476528 Contact Us For Availability
View on Model
0511
Terminal box
Terminal box BOS 00640476 Contact Us For Availability
View on Model
0512
Cover
Cover BOS 00640477 Contact Us For Availability
View on Model
0513
Screw
Screw BOS 00605743 Contact Us For Availability
View on Model
0514
Screw
Screw BOS 00617588 Contact Us For Availability
View on Model
0515
Foot
Foot BOS 00617585 Contact Us For Availability
View on Model
0517
Bushing
Bushing BOS 00165329 Contact Us For Availability
View on Model
0518
Black Toe Panel
Black Toe Panel BOS 00668687 Contact Us For Availability
View on Model
0519
Screw
Screw BOS 00603934 Contact Us For Availability
View on Model
0520
Water Inlet Valve
Water Inlet Valve BOS 00607335 Contact Us For Availability
View on Model
0521
Hood
Hood BOS 00167243 Contact Us For Availability
View on Model
0522
Float
Float BOS 00165301 Contact Us For Availability
View on Model
0523
Lever
Lever BOS 00263123 Contact Us For Availability
View on Model
0524
Tube
Tube BOS 00263122 Contact Us For Availability
View on Model
0525
Foot
Foot BOS 00165330 Contact Us For Availability
View on Model
0529
Hose clamp
Hose clamp BOS 00611973 Contact Us For Availability
View on Model
0532
Hinge Lever
Hinge Lever BOS 00498928 Contact Us For Availability
View on Model
0533
Hinge-cover
Hinge-cover BOS 00422793 Contact Us For Availability
View on Model
0534
Hinge
Hinge BOS 00298567 Contact Us For Availability
View on Model
0535
Installation set
Installation set BOS 00604885 Contact Us For Availability
View on Model
0536
Insulating part
Insulating part BOS 00640488 Contact Us For Availability
View on Model
0545
Hose clamp
Hose clamp BOS 00417497 Contact Us For Availability
View on Model
0548
Screw
Screw BOS 00188670 Contact Us For Availability
View on Model

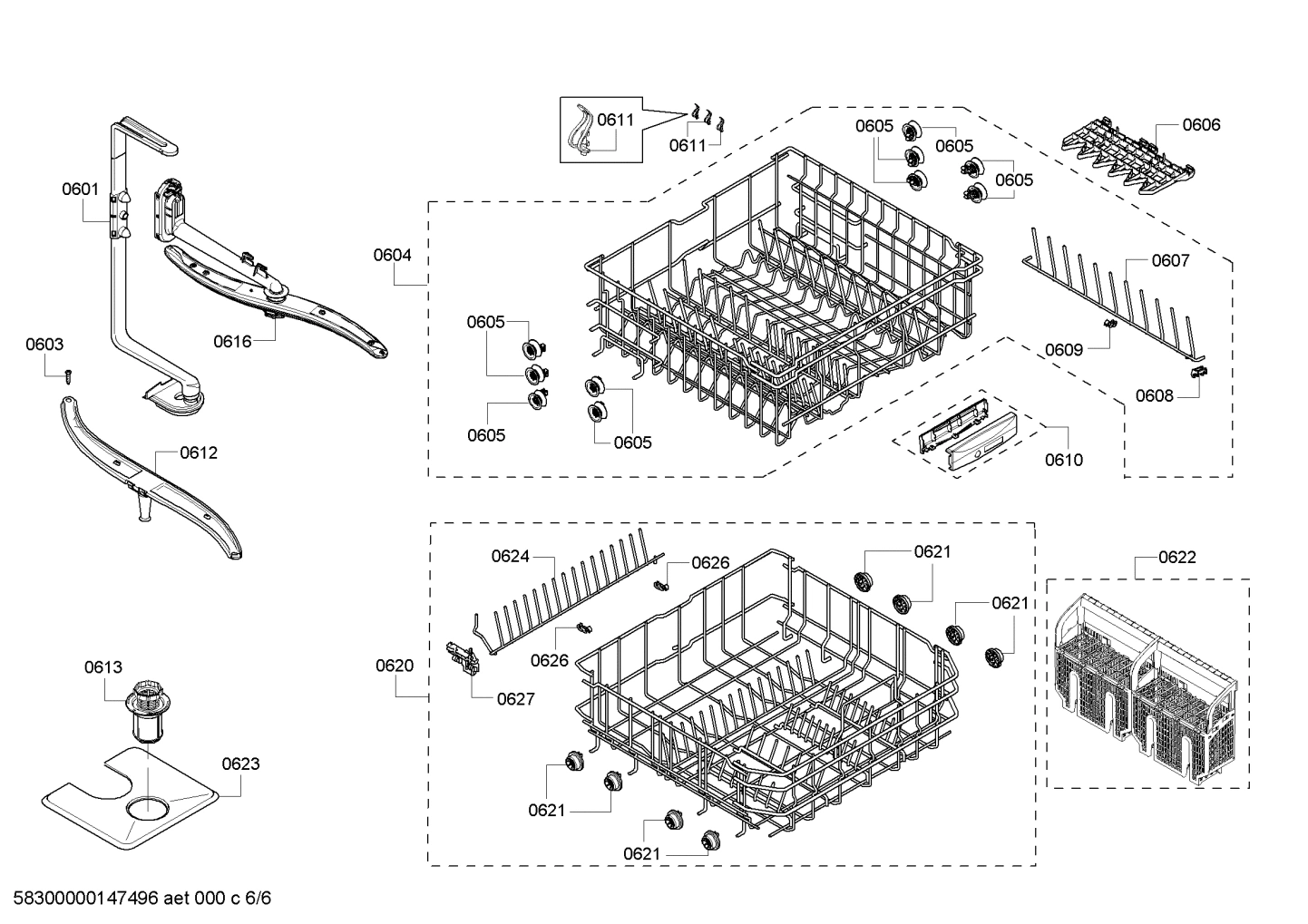

0601
Tube
Tube BOS 00449323 Contact Us For Availability
View on Model
0604
Crockery basket
Crockery basket BOS 00248820 Contact Us For Availability
View on Model
0606
Cup rack
Cup rack BOS 00676468 Contact Us For Availability
View on Model
0607
Insert
Insert BOS 00752981 Contact Us For Availability
View on Model
0608
Holder
Holder BOS 00616990 Contact Us For Availability
View on Model
0609
Holder
Holder BOS 00616989 Contact Us For Availability
View on Model
0610
Handle
Handle BOS 00617998 Contact Us For Availability
View on Model
0612
Spray Arm
Spray Arm BOS 00448806 Contact Us For Availability
View on Model
0613
Coarse Micro-Filter
Coarse Micro-Filter BOS 00615079 Contact Us For Availability
View on Model
0620
Crockery basket
Crockery basket BOS 00770545 Contact Us For Availability
View on Model
0622
Cutlery Basket
Cutlery Basket BOS 00675794 Contact Us For Availability
View on Model
0623
Screen Filter
Screen Filter BOS 00441905 Contact Us For Availability
View on Model
0624
Insert
Insert BOS 12014098 Contact Us For Availability
View on Model
0626
Flip Tine
Flip Tine BOS 00611981 Contact Us For Availability
View on Model
0627
Holder
Holder BOS 00611980 Contact Us For Availability
View on Model
