Model Whirlpool RHM975PW1 – Common Parts & Diagrams
Common parts from model Whirlpool RHM975PW1
1

Duct, Cooling Air WPL 328913 Contact Us For Availability
1

``j`` clip (2) WPL 338177 Contact Us For Availability
1

Screw, 10A 3/8 (3) WPL 254217 Contact Us For Availability
1

Washer WPL 307539 Contact Us For Availability
1

Cover, Top Wire WPL 309507 Contact Us For Availability
1

Frame, Control Panel WPL 309608 Contact Us For Availability
1

Liner, Door WPL 327869 Contact Us For Availability
1

Cover, Rear WPL 307971 Contact Us For Availability
1

Door, Assembly WPL 328949 Contact Us For Availability
1

Harness, Main WPL 310982 Contact Us For Availability
2

Screw, 10A x 1/2 (2) WPL 254230 Contact Us For Availability
2

Baffle, Air WPL 309899 Contact Us For Availability
2

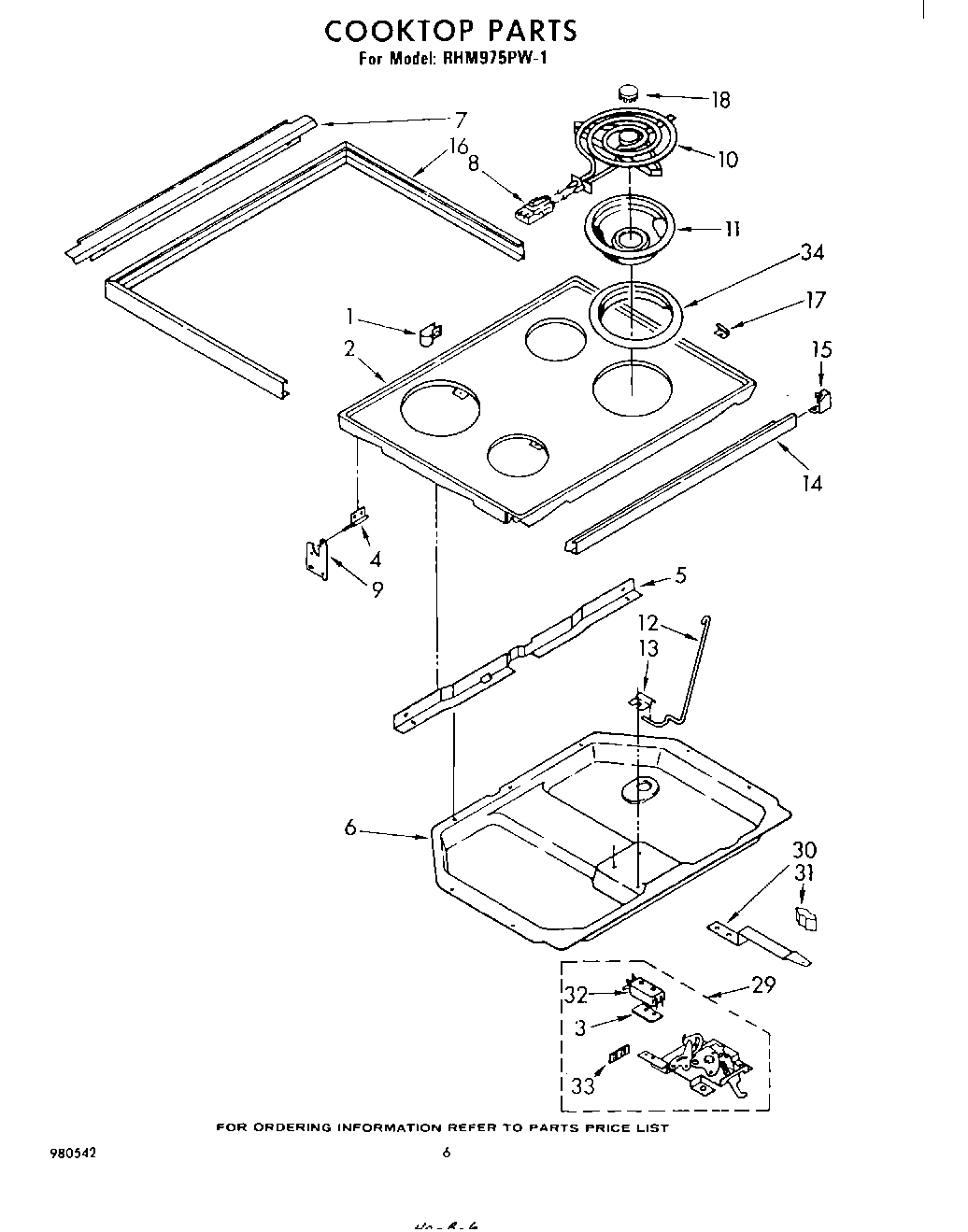

Cooktop (Golden Harvest) WPL 308424 Contact Us For Availability
2

Cooktop (Coffee) WPL 308425 Contact Us For Availability
2

Cooktop (New Avocado) WPL 308426 Contact Us For Availability
2

Cooktop (White) WPL 308427 Contact Us For Availability
2

Cooktop (Almond) WPL 309013 Contact Us For Availability
2

Hinge, Door (Top) WPL 328126 Contact Us For Availability
2

Hinge, Door (Bottom) WPL 328127 Contact Us For Availability
2

Tubing, Support L.H. WPL 308109 Contact Us For Availability
2

Support, Tubing R.H. WPL 308111 Contact Us For Availability
2

Panel, Control (Upper) WPL 309886 Contact Us For Availability
2

Channel, Latch WPL 308033 Contact Us For Availability
2

Screw (2) WPL 311054 Contact Us For Availability
2

Cover, Access WPL 307972 Contact Us For Availability
2

Handle, Door WPL 328943 Contact Us For Availability
2

Harness, Control Panel WPL 310983 Contact Us For Availability
3

Bracket, Receptacle WPL 308839 Contact Us For Availability
3

Insulator, Switch WPL 309245 Contact Us For Availability
3

Plate, Hinge WPL 307527 Contact Us For Availability
3

Panel, Side R.S. (White) WPL 308879 Contact Us For Availability
3

Panel, Side R.S. (New Avocado) WPL 308880 Contact Us For Availability
3

Panel, Side R.S. (Coffee) WPL 308881 Contact Us For Availability
3

Panel, Side R.S. (Golden Harvest) WPL 308882 Contact Us For Availability
3

Panel, Side R.S. (Almond Panel, Side L.S.) WPL 308883 Contact Us For Availability
3

Panel, Side R.S. (Screw, 10A x 1/2) WPL 309100 Contact Us For Availability
3

Panel, Side R.S. (White) WPL 309519 Contact Us For Availability
3

Pane, Side R.S. (New Avocado) WPL 309520 Contact Us For Availability
3

Panel, Side R.S. (Coffee) WPL 309521 Contact Us For Availability
3

Panel, Side R.S. (Golden Harvest) WPL 309522 Contact Us For Availability
3

Panel, Side R.S. (Almond) WPL 309523 Contact Us For Availability
3

Splice, Panel WPL 309490 Contact Us For Availability
3

Terminal, 1/4 WPL 258077 Contact Us For Availability
3

Switch, Secondary WPL 308416 Contact Us For Availability
3

Harness, Interlock WPL 310980 Contact Us For Availability
4

Duct, Discharge WPL 328399 Contact Us For Availability
4

Hinge, Leaf Cooktop L.H. WPL 328238 Contact Us For Availability
4

Hinge, Leaf Cooktop R.H. WPL 328239 Contact Us For Availability
4

gusset, r.h. WPL 308875 Contact Us For Availability
4

Gusset, L.H. WPL 308877 Contact Us For Availability
4

Clip, ``J`` WPL 309062 Contact Us For Availability
4

Panel, Glass (Lower) WPL 310904 Contact Us For Availability
4

Window Package WPL 309844 Contact Us For Availability
4

Bracket, Service WPL 307970 Contact Us For Availability
4

Plate, Switch Mounting WPL 307836 Contact Us For Availability
4

cap, terminal (uses 310222 or 310223 pin term WPL 310959 Contact Us For Availability
5

Bushing, Wire WPL 308410 Contact Us For Availability
5

Shield, Wiring WPL 308968 Contact Us For Availability
5

Screw WPL 311057 Contact Us For Availability
5

Shield, Lamp WPL 309554 Contact Us For Availability
5

Frame, Oven Support WPL 328397 Contact Us For Availability
5

Cap, Control Panel WPL 309609 Contact Us For Availability
5

Retainer, Insulation WPL 308021 Contact Us For Availability
5

Rail, R.H. (Includes Illus. 6) WPL 307982 Contact Us For Availability
5

Rail, L.H. (Includes Illus. 6) WPL 307983 Contact Us For Availability
5

Insulator, Switch WPL 307835 Contact Us For Availability
5

plug, circuit (uses 310959 cap) (uses 310222 WPL 310957 Contact Us For Availability
6

Burner Box WPL 311023 Contact Us For Availability
6

xNut, Hex (1/4-20) (4) WPL 307555 Contact Us For Availability
6

Socket Assembly, L. H. WPL 310803 Contact Us For Availability
6

Socket Assembly, R.H. WPL 328277 Contact Us For Availability
6

Knob, Digital WPL 307615 Contact Us For Availability
6

Cushion, Oven Door (5) WPL 309152 Contact Us For Availability
6

Glide, Front (2) WPL 307979 Contact Us For Availability
6

cap, terminal (uses 310222 or 310223 pin term WPL 310960 Contact Us For Availability
7

trim, rear WPL 308981 Contact Us For Availability
7

Base, Ceramic (Install With Silastic No. 4823 WPL 309145 Contact Us For Availability
7

Trim, End R.H. (Screw, 10A x 7/8 (2)) WPL 308043 Contact Us For Availability
7

Trim, End R.H. (Spacer) WPL 308980 Contact Us For Availability
7

Trim, End R.H. (Screw, 10-32) WPL 310304 Contact Us For Availability
7

Trim, End R.H. (White) WPL 328141 Contact Us For Availability
7

Trim, End R.H. (New Avocado) WPL 328142 Contact Us For Availability
7

Trim, End R.H. (Coffee) WPL 328143 Contact Us For Availability
7

Trim, End R.H. (Golden Harvest) WPL 328144 Contact Us For Availability
7

Trim, End R.H. (White) WPL 328146 Contact Us For Availability
7

Trim, End R.H. (New Avocado) WPL 328147 Contact Us For Availability
7

Trim, End R.H. (Coffee) WPL 328148 Contact Us For Availability
7

Trim, End R.H. (Golden Harvest) WPL 328149 Contact Us For Availability
7

Trim, End R.H. WPL 328150 Contact Us For Availability
7

WPL 328154 WPL 328154 Contact Us For Availability
7

Knob Assembly (2) WPL 307673 Contact Us For Availability
7

Bracket, Mounting (2) WPL 307981 Contact Us For Availability
7

Plug, Circuit (Uses 310222 or 310223 Pin Term WPL 310958 Contact Us For Availability
8

WPL 308692 WPL 308692 Contact Us For Availability
8

Protector, Drawer (2) WPL 309329 Contact Us For Availability
8

terminal, pin (male) WPL 310222 Contact Us For Availability
9

Guide, Wave (Riveted At Assembly, Not Service WPL ARI123391A Contact Us For Availability
9

Hinge, Cooktop (2) WPL 308993 Contact Us For Availability
9

Motor, Stirrer WPL 311223 Contact Us For Availability
9

WPL 308894 WPL 308894 Contact Us For Availability
9

Bracket, P.C. Board WPL 309484 Contact Us For Availability
9

Glass, Outer WPL 309069 Contact Us For Availability
9

Rack, Broiler WPL 308674 Contact Us For Availability
9

terminal, pin (female) WPL 310223 Contact Us For Availability
10

Washer, Internal Lock WPL 311245 Contact Us For Availability
10

Lockwasher WPL 138473 Contact Us For Availability
10

Pan, Broiler WPL 310973 Contact Us For Availability
10

receptacle, terminal (2-way) (uses 94614 term WPL 717252 Contact Us For Availability
11

WPL 309051 WPL 309051 Contact Us For Availability
11

WPL 309501 WPL 309501 Contact Us For Availability
11

Button, Push-to-Start WPL 309563 Contact Us For Availability
11

Top, Door Frame WPL 310428 Contact Us For Availability
11

Rack, Oven (Offset) WPL 308172 Contact Us For Availability
12

Rod, Cooktop WPL 307968 Contact Us For Availability
12

Stirrer, 3-Blade WPL 309368 Contact Us For Availability
12

WPL 309509 WPL 309509 Contact Us For Availability
12

WPL 309510 WPL 309510 Contact Us For Availability
12

WPL 309511 WPL 309511 Contact Us For Availability
12

WPL 309512 WPL 309512 Contact Us For Availability
12

WPL 309513 WPL 309513 Contact Us For Availability
12

Handle, Oven Door WPL 308081 Contact Us For Availability
12

Rack, Oven WPL 308173 Contact Us For Availability
13

Varistor Assembly WPL 328185 Contact Us For Availability
13

Retainer, Cooktop WPL 307967 Contact Us For Availability
13

Fuse, Thermal WPL 309279 Contact Us For Availability
13

WPL 309144 WPL 309144 Contact Us For Availability
13

Baffle, Heat WPL 309056 Contact Us For Availability
13

Screw, 10-32 x 5/8 (2) WPL 246127 Contact Us For Availability
13

Cabinet (Not A Serviceable Part) WPL ARI123388A Contact Us For Availability
14

Rectifier, High Voltage (Includes Illus. 13) WPL 261894 Contact Us For Availability
14

Trim, Front WPL 308620 Contact Us For Availability
14

Cover, Stirrer WPL 307511 Contact Us For Availability
14

Screw, 6 x 3/8B WPL 309258 Contact Us For Availability
14

screw, 8-15 x 1/2 (2) WPL 309029 Contact Us For Availability
14

Frame, Door WPL 310427 Contact Us For Availability
14

Ground Strap WPL 308498 Contact Us For Availability
14

housing, relay connector (uses 308569 termina WPL 60688 Contact Us For Availability
15

Seal, Fiberglass WPL 310876 Contact Us For Availability
15

Capacitor (Alternate) WPL 310418 Contact Us For Availability
15

Capacitor (Alternate) WPL 310625 Contact Us For Availability
15

End Cap L.H. WPL 308444 Contact Us For Availability
15

End Cap R.H. WPL 308445 Contact Us For Availability
15

Clip WPL 98084 Contact Us For Availability
15

Screw, 10A x 2 (3) WPL 308554 Contact Us For Availability
15

WPL 309483 WPL 309483 Contact Us For Availability
15

Bracket (2) WPL 309102 Contact Us For Availability
15

terminal WPL 308569 Contact Us For Availability
16

Trim, Side & Rear WPL 308619 Contact Us For Availability
16

Seal, Light WPL 309813 Contact Us For Availability
16

Clip, Glass (8) WPL 310706 Contact Us For Availability
16

insulator WPL 310241 Contact Us For Availability
17

Wire, High Voltage (Capacitor) WPL 309084 Contact Us For Availability
17

bracket, cooktop (6) WPL 308621 Contact Us For Availability
17

Cover, Stirrer (Front) WPL 307619 Contact Us For Availability
17

Clip WPL 309211 Contact Us For Availability
17

WPL 309629 WPL 309629 Contact Us For Availability
17

Screw WPL 348689 Contact Us For Availability
17

Glide, Rear (2) WPL 307980 Contact Us For Availability
17

Screw, 8D x .312 (2) WPL 307536 Contact Us For Availability
17

housing, edge connector (uses 60279 terminal) WPL 309606 Contact Us For Availability
18

medallion WPL 256904 Contact Us For Availability
18

Cover, Light WPL 307516 Contact Us For Availability
18

Drawer, Utility WPL 327887 Contact Us For Availability
18

xScrew, 8-32 x .312 (6) WPL 307537 Contact Us For Availability
18

Terminal WPL 60279 Contact Us For Availability
19

Bracket, Capacitor WPL 308572 Contact Us For Availability
19

Base & Cavity Assembly (Not Serviceable) WPL ARI123387A Contact Us For Availability
19

Switch Kit For Timer WPL 261882 Contact Us For Availability
19

Panel Drawer (White) WPL 307935 Contact Us For Availability
19

Panel, Drawer (New Avocado) WPL 307936 Contact Us For Availability
19

Panel, Drawer (Coffee) WPL 307937 Contact Us For Availability
19

Panel, Drawer (Golden Harvest) WPL 307938 Contact Us For Availability
19

Panel, Drawer (Almond) WPL 307939 Contact Us For Availability
19

Panel Drawer (Black) WPL 309923 Contact Us For Availability
19

Seal, Top & Bottom (2) WPL 307544 Contact Us For Availability
20

Screw, 10-32 x 1/2 WPL 258857 Contact Us For Availability
20

Transformer WPL 307676 Contact Us For Availability
20

Motor, Timer WPL 308594 Contact Us For Availability
20

Retainer, Top & Bottom Seal (2) WPL 307545 Contact Us For Availability
21

WPL 308776 WPL 308776 Contact Us For Availability
21

Handle, Drawer WPL 310399 Contact Us For Availability
21

Seal, Side (2) WPL 307543 Contact Us For Availability
22

Shield, Fuse WPL 310391 Contact Us For Availability
22

Socket, Snap-In WPL 307519 Contact Us For Availability
22

WPL 309454 WPL 309454 Contact Us For Availability
22

Retainer, Side Seal (2) WPL 307546 Contact Us For Availability
23

Retainer, Light WPL 308038 Contact Us For Availability
23

WPL 309506 WPL 309506 Contact Us For Availability
23

Panel, Inner WPL 327898 Contact Us For Availability
23

Latch, Door WPL 328944 Contact Us For Availability
24

Clip, Oven WPL 307964 Contact Us For Availability
24

Block, Fuse WPL 309795 Contact Us For Availability
24

WPL 308896 WPL 308896 Contact Us For Availability
25

Relay, Reed WPL 309623 Contact Us For Availability
25

WPL 328306 WPL 328306 Contact Us For Availability
25

Setscrew, 8-32 WPL 307577 Contact Us For Availability
26

Baffle, Air Exhaust WPL 307520 Contact Us For Availability
26

WPL 308897 WPL 308897 Contact Us For Availability
26

Nut, Extension WPL 309645 Contact Us For Availability
26

Toggle, Latch WPL 832797 Contact Us For Availability
27

Switch, Plunger WPL 310345 Contact Us For Availability
27

Pin, Hinge WPL 308785 Contact Us For Availability
27

Cable, Support WPL 309841 Contact Us For Availability
28

Switch, Broil WPL 310643 Contact Us For Availability
28

Screw, 10-32 x 5/16 WPL 166681 Contact Us For Availability
28

Insert WPL 309564 Contact Us For Availability
29

Switch, Bake WPL 310644 Contact Us For Availability
29

Screw WPL 310001 Contact Us For Availability
29

Latch Assembly WPL 328585 Contact Us For Availability
29

Fastener, Slide WPL 308853 Contact Us For Availability
29

WPL 308112 WPL 308112 Contact Us For Availability
29

Bracket, Control Mounting WPL 328136 Contact Us For Availability
29

Screw, 8-32 x .281 (2) WPL 310210 Contact Us For Availability
30

Handle, Latch WPL 308413 Contact Us For Availability
30

Screw, 10-24 x 1/2 WPL 308422 Contact Us For Availability
30

Light, Indicator 250V (7) WPL 309562 Contact Us For Availability
30

Nut (4) WPL 309055 Contact Us For Availability
30

Bumper WPL 307578 Contact Us For Availability
31

Snubber, Door (2) WPL 309111 Contact Us For Availability
31

Knob, Latch WPL 307977 Contact Us For Availability
31

Thermostat (Lower Oven) WPL 310023 Contact Us For Availability
31

End Cap, Handle (2) WPL 308080 Contact Us For Availability
32

Gasket, Magnetron WPL 307849 Contact Us For Availability
32

WPL 309552 WPL 309552 Contact Us For Availability
32

Switch, Limit WPL 308185 Contact Us For Availability
32

Bushing WPL 309628 Contact Us For Availability
32

Screw, 6-32 x 1/4 WPL 487384 Contact Us For Availability
32

Glass (6.81`` x 18.31``) WPL 309842 Contact Us For Availability
32

Pin, Roller WPL 307603 Contact Us For Availability
33

Duct, Bottom Air WPL 309477 Contact Us For Availability
33

Shield, Terminal WPL 310100 Contact Us For Availability
33

WPL 309455 WPL 309455 Contact Us For Availability
33

Switch, Selector WPL 310007 Contact Us For Availability
33

Retainer, Glass (2) WPL 309843 Contact Us For Availability
33

Pin, Straight WPL 307612 Contact Us For Availability
34

Screw WPL 342043 Contact Us For Availability
34

WPL 255912 WPL 255912 Contact Us For Availability
34

WPL 309549 WPL 309549 Contact Us For Availability
34

Spacer, Door Handle (2) WPL 310707 Contact Us For Availability
34

Spacer (4) WPL 258666 Contact Us For Availability
35

Hex Nut, 10-32 (2) WPL 309487 Contact Us For Availability
35

Nut WPL 309768 Contact Us For Availability
35

WPL 309550 WPL 309550 Contact Us For Availability
35

Insulator WPL 310054 Contact Us For Availability
35

Interlock Assembly WPL 328919 Contact Us For Availability
36

WPL 309452 WPL 309452 Contact Us For Availability
36

Screw, 8-32 x 3/16 (8) WPL 308119 Contact Us For Availability
36

Switch, Surface Unit (4) WPL 308475 Contact Us For Availability
36

Guide, Channel (Not a Serviceable Part) WPL ARI123389A Contact Us For Availability
37

Magnetron WPL 310299 Contact Us For Availability
37

WPL 309500 WPL 309500 Contact Us For Availability
37

Slide, Channel (Not a Serviceable Part) WPL ARI123390A Contact Us For Availability
38

Ballast (Alternate) WPL 346772 Contact Us For Availability
38

Ballast (Alternate) WPL 685591 Contact Us For Availability
38

Thermostat WPL 307564 Contact Us For Availability
38

Washer WPL 309769 Contact Us For Availability
38

WPL 309499 WPL 309499 Contact Us For Availability
39

Jack, Probe WPL 309637 Contact Us For Availability
39

Dial, Surface Units (4) WPL 309489 Contact Us For Availability
40

Wire Kit, High Voltage (Magnetron) WPL 261945 Contact Us For Availability
40

Bracket, Lamp WPL 308417 Contact Us For Availability
40

WPL 308784 WPL 308784 Contact Us For Availability
40

Knob, Timer (3) WPL 309553 Contact Us For Availability
40

Switch Kit, Door (Kit Contains 2 Switches, Bo WPL 261877 Contact Us For Availability
41

Blade, Fan WPL 307535 Contact Us For Availability
41

Meat Probe & Plug Assembly WPL 309333 Contact Us For Availability
41

WPL 309453 WPL 309453 Contact Us For Availability
41

Bezel, Knob (4) WPL 309556 Contact Us For Availability
41

Insulator, Switch (Top) WPL 307611 Contact Us For Availability
42

Nut WPL 311136 Contact Us For Availability
42

Spring, Bezel WPL 308348 Contact Us For Availability
42

Plate, Top Switch Mounting WPL 307586 Contact Us For Availability
43

Mount, Fan Motor WPL 310414 Contact Us For Availability
43

Screw, 6-32 x 7/8 (6) WPL 98106 Contact Us For Availability
43

Knob, Surface Units (4) WPL 308346 Contact Us For Availability
44

Knob, Thermostat WPL 328709 Contact Us For Availability
44

Bracket, Switch WPL 310148 Contact Us For Availability
45

Motor Fan (Alternate) WPL 310221 Contact Us For Availability
45

Motor, Fan (Alternate) WPL 310921 Contact Us For Availability
45

Screw, 8-32 x 3/8 (2) WPL 309080 Contact Us For Availability
46

Knob, Selector WPL 328707 Contact Us For Availability
47

Leveler, Enamel WPL 206925 Contact Us For Availability
47

Wire (14 Ga. 150 c Black) WPL 242820 Contact Us For Availability
47

Wire (14 Ga. 150 c Blue) WPL 242821 Contact Us For Availability
47

Wire (14 Ga. 150 c Brown) WPL 242822 Contact Us For Availability
47

Wire (14 Ga. 150 c Green) WPL 242823 Contact Us For Availability
47

Wire (14 Ga. 150 c Orange) WPL 242824 Contact Us For Availability
47

Wire (14 Ga. 150 c Red) WPL 242825 Contact Us For Availability
47

Wire, White 14 Ga. 150~c WPL 242826 Contact Us For Availability
47

Wire (14 Ga. 150 c Yellow) WPL 242827 Contact Us For Availability
47

Wire (12 Ga. 150 c Black) WPL 242828 Contact Us For Availability
47

Wire, Red 12 Ga. 150~c WPL 242829 Contact Us For Availability
47

Wire (14 Ga. 200 c Brown) WPL 242830 Contact Us For Availability
47

WPL 242832 WPL 242832 Contact Us For Availability
47

WPL 254323 WPL 254323 Contact Us For Availability
47

WPL 261582 WPL 261582 Contact Us For Availability
47

WPL 261886 WPL 261886 Contact Us For Availability
47

WPL 261888 WPL 261888 Contact Us For Availability
47

WPL 261890 WPL 261890 Contact Us For Availability
47

WPL 308500 WPL 308500 Contact Us For Availability
47

WPL 309600 WPL 309600 Contact Us For Availability
47

WPL 310053 WPL 310053 Contact Us For Availability
47

WPL 310081 WPL 310081 Contact Us For Availability
47

WPL 310847 WPL 310847 Contact Us For Availability
47

WPL 310885 WPL 310885 Contact Us For Availability
47

WPL 311084 WPL 311084 Contact Us For Availability
47

WPL 591014 WPL 591014 Contact Us For Availability
47

WPL 72108 WPL 72108 Contact Us For Availability
47

WPL 799351 WPL 799351 Contact Us For Availability
47

WPL 799832 WPL 799832 Contact Us For Availability
47

WPL 980542 WPL 980542 Contact Us For Availability
47

Timer, Digital (Microwave) WPL 310127 Contact Us For Availability
47

Screw, 8-32 x 1/2 WPL 310629 Contact Us For Availability
48

Light, Indicator 125V (2) WPL 309561 Contact Us For Availability
48

Screw, 8D x 5/16 WPL 246135 Contact Us For Availability
49

Timer, Digital (Oven) WPL 310325 Contact Us For Availability
49

End Cap, Door WPL 307584 Contact Us For Availability
50

Indicator, Information Control WPL 309541 Contact Us For Availability
50

Ring, Retaining (2) WPL 307605 Contact Us For Availability
51

Clip, Push-On (3) WPL 309983 Contact Us For Availability
52

Indicator, Temperature WPL 309548 Contact Us For Availability
53

Shield Assembly WPL 328431 Contact Us For Availability
54

Shaft, Potentiometer WPL 310279 Contact Us For Availability
54

Latch, Concealed WPL 307596 Contact Us For Availability
55

Control, Variable Power WPL 60757 Contact Us For Availability
55

Handle, Cam WPL 310729 Contact Us For Availability
56

Switch, Push-Start (Includes Illus. 11) WPL 307649 Contact Us For Availability
56

Ring, ``E`` (2) WPL 308187 Contact Us For Availability
58

Shield, Light WPL 309963 Contact Us For Availability
59

Harness, Variable Power Control WPL 310320 Contact Us For Availability
60

Palnut WPL 307640 Contact Us For Availability
61

WPL 309642 WPL 309642 Contact Us For Availability
62

WPL 328023 WPL 328023 Contact Us For Availability
63

WPL 308243 WPL 308243 Contact Us For Availability
64

WPL 308308 WPL 308308 Contact Us For Availability
65

WPL 310351 WPL 310351 Contact Us For Availability
66

WPL 254225 WPL 254225 Contact Us For Availability
68

WPL 308297 WPL 308297 Contact Us For Availability
69

WPL 328923 WPL 328923 Contact Us For Availability
70

WPL 311224 WPL 311224 Contact Us For Availability
70

WPL 98520 WPL 98520 Contact Us For Availability
× ![]()
