Model Whirlpool IBD550PRS01 30" Built−In Electric Double Oven Self Clean Thermal Convection – Common Parts & Diagrams

1

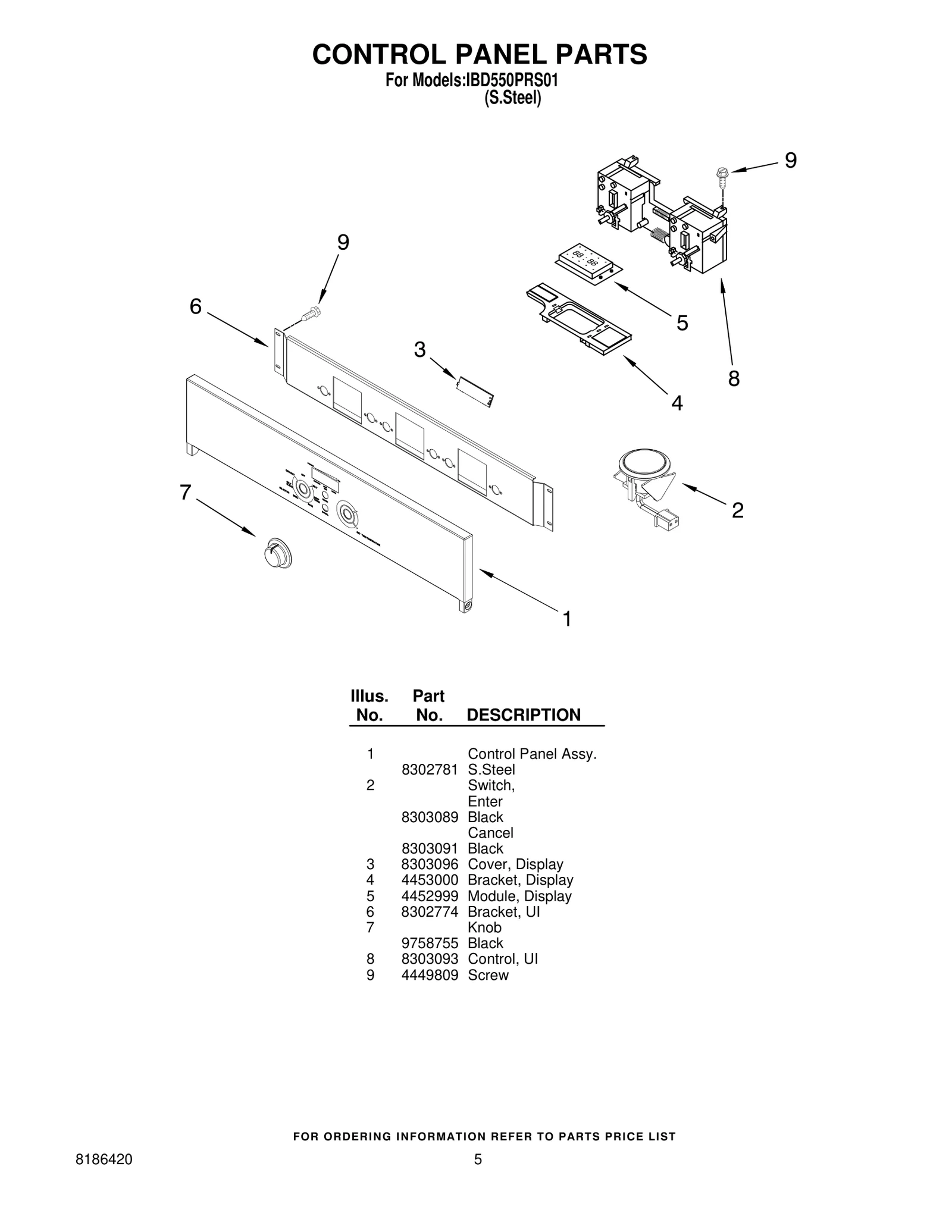

Control Panel Assy. — S.Steel
Control Panel Assy. — S.Steel WPL 8302781 Contact Us For Availability
View on Model
3
Cover, Display
Cover, Display WPL 8303096 Contact Us For Availability
View on Model
4
Bracket, Display
Bracket, Display WPL 4453000 Contact Us For Availability
View on Model
6
Bracket, UI
Bracket, UI WPL 8302774 Contact Us For Availability
View on Model
6
Transformer, Control
Transformer, Control WPL 8300642 Contact Us For Availability
View on Model
7
Knob — Black
Knob — Black WPL 9758755 Contact Us For Availability
View on Model
8
Control, UI
Control, UI WPL 8303093 Contact Us For Availability
View on Model
8
Screw
Screw WPL 4449040 Contact Us For Availability
View on Model

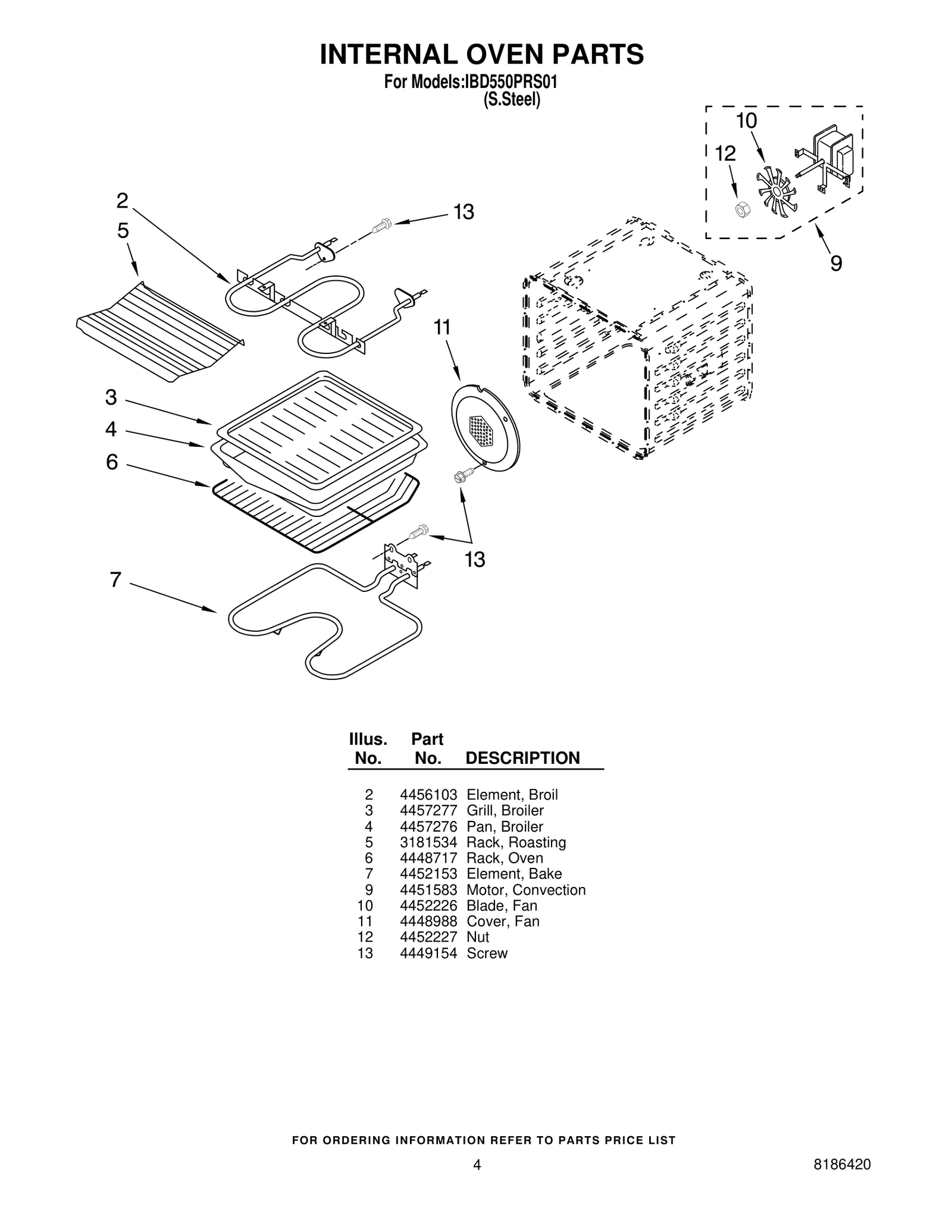

9
Motor, Convection
Motor, Convection WPL 4451583 Contact Us For Availability
View on Model
9
Screw
Screw WPL 3400080 Contact Us For Availability
View on Model
10
Blade, Fan
Blade, Fan WPL 4452226 Contact Us For Availability
View on Model
12
Nut
Nut WPL 4452227 Contact Us For Availability
View on Model

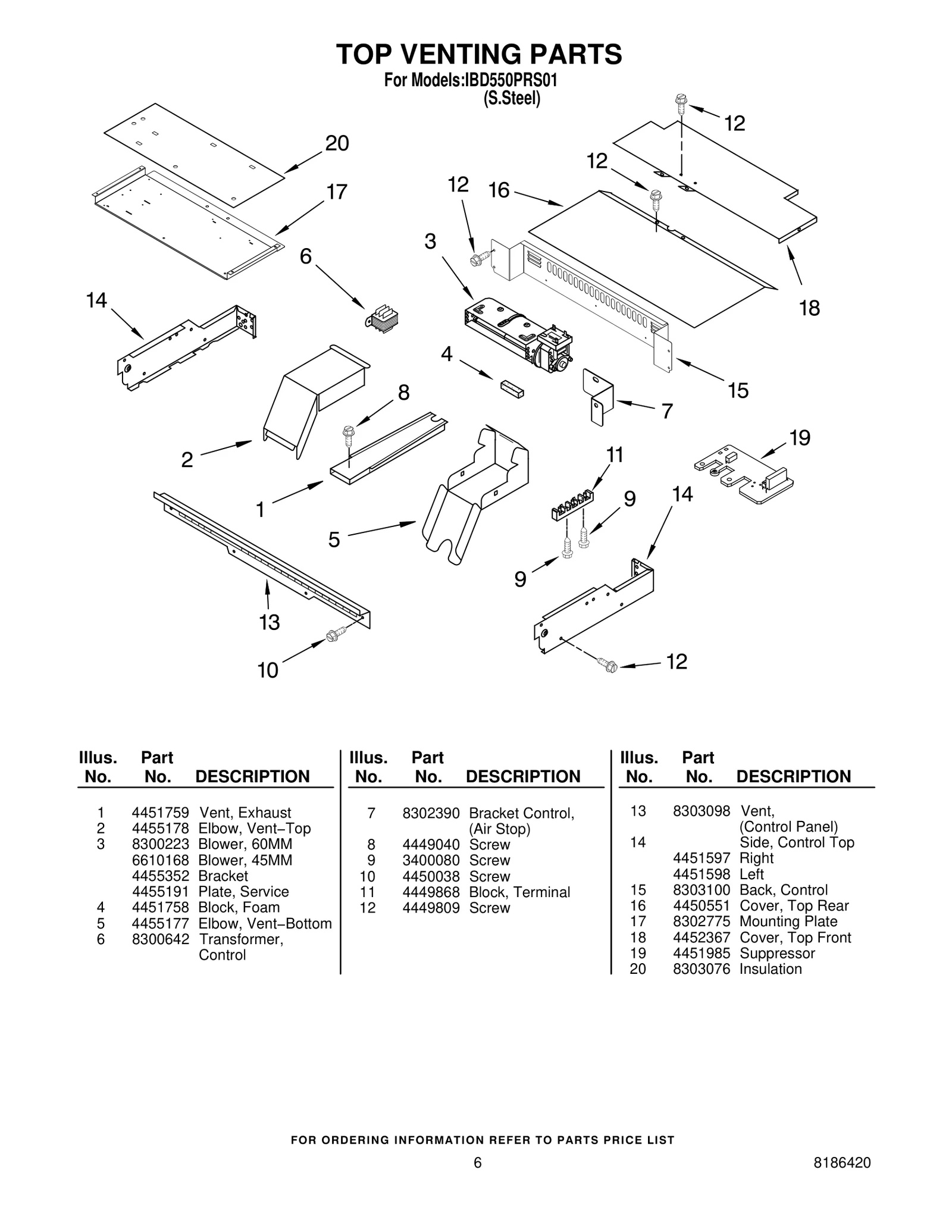

13
Vent,
Vent, WPL 8303098 Contact Us For Availability
View on Model
15
Back, Control
Back, Control WPL 8303100 Contact Us For Availability
View on Model
16
Cover, Top Rear
Cover, Top Rear WPL 4450551 Contact Us For Availability
View on Model
17
Mounting Plate
Mounting Plate WPL 8302775 Contact Us For Availability
View on Model
20
Insulation
Insulation WPL 8303076 Contact Us For Availability
View on Model
33
Deflector, Vent
Deflector, Vent WPL 9760677 Contact Us For Availability
View on Model
43
Base, Chassis
Base, Chassis WPL 9759713 Contact Us For Availability
View on Model

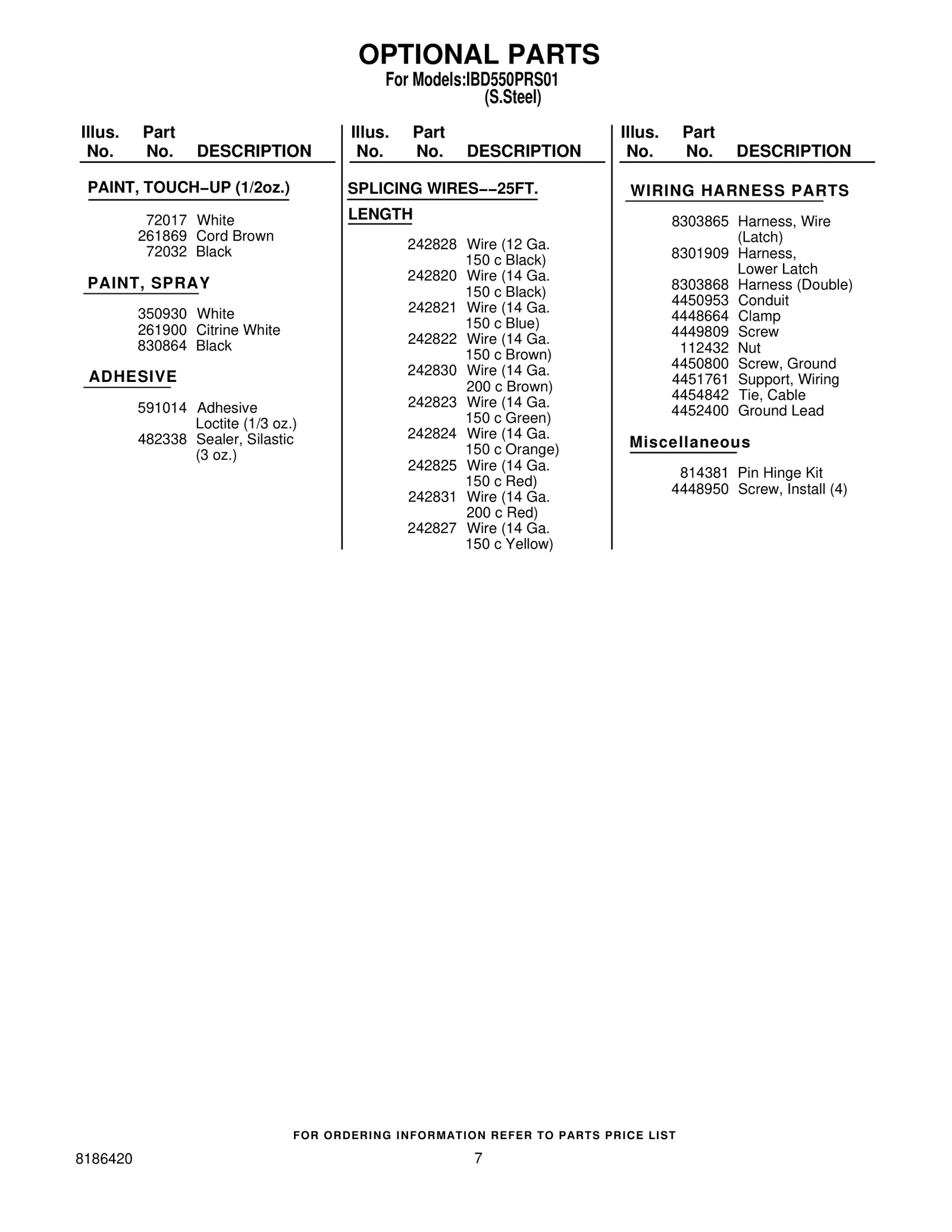

OPT-7
Adhesive
Adhesive WPL 591014 Contact Us For Availability
View on Model
OPT-9
Wire (12 Ga.
Wire (12 Ga. WPL 242828 Contact Us For Availability
View on Model
OPT-10
Wire (14 Ga.
Wire (14 Ga. WPL 242820 Contact Us For Availability
View on Model
OPT-11
Wire (14 Ga.
Wire (14 Ga. WPL 242821 Contact Us For Availability
View on Model
OPT-12
Wire (14 Ga.
Wire (14 Ga. WPL 242822 Contact Us For Availability
View on Model
OPT-13
Wire (14 Ga.
Wire (14 Ga. WPL 242830 Contact Us For Availability
View on Model
OPT-14
Wire (14 Ga.
Wire (14 Ga. WPL 242823 Contact Us For Availability
View on Model
OPT-15
Wire (14 Ga.
Wire (14 Ga. WPL 242824 Contact Us For Availability
View on Model
OPT-16
Wire (14 Ga.
Wire (14 Ga. WPL 242825 Contact Us For Availability
View on Model
OPT-17
Wire (14 Ga.
Wire (14 Ga. WPL 242831 Contact Us For Availability
View on Model
OPT-18
Wire (14 Ga.
Wire (14 Ga. WPL 242827 Contact Us For Availability
View on Model
OPT-22
Conduit
Conduit WPL 4450953 Contact Us For Availability
View on Model
