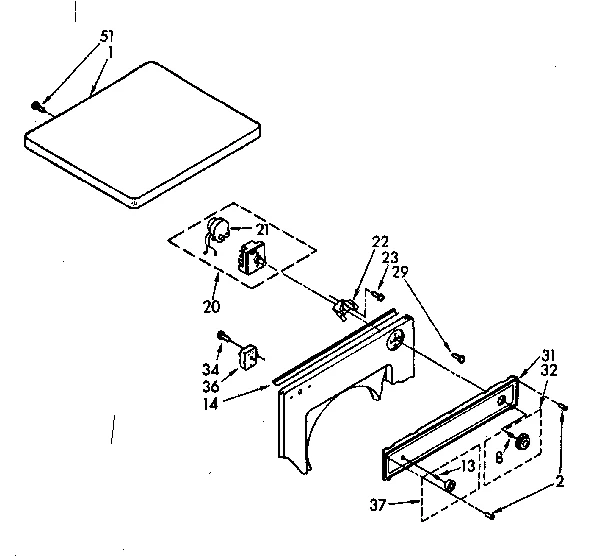

Model Whirlpool 110.88416130 Electric Dryer (Kenmore 11088416130) – Common Parts & Diagrams

1
(338471) (ALT.)
(338471) (ALT.) WPL N/P Contact Us For Availability
View on Model
1B
Top (Almond)
Top (Almond) WPL 689250 Contact Us For Availability
View on Model
1C
Top
Top WPL 689253 Contact Us For Availability
View on Model
1D
Top
Top WPL 695190 Contact Us For Availability
View on Model
1E
Top (Platinum)
Top (Platinum) WPL 695191 Contact Us For Availability
View on Model
2
Rivet
Rivet WPL 307563 Contact Us For Availability
View on Model
13
Compression Ring
Compression Ring WPL 90015 Contact Us For Availability
View on Model
14
Support
Support WPL 686769 Contact Us For Availability
View on Model
16A
Panel (White)
Panel (White) WPL 348705 Contact Us For Availability
View on Model
16B
Panel (Almond)
Panel (Almond) WPL 689445 Contact Us For Availability
View on Model
16C
Panel
Panel WPL 689448 Contact Us For Availability
View on Model
16D
Panel
Panel WPL 695194 Contact Us For Availability
View on Model
16E
Panel (Platinum)
Panel (Platinum) WPL 695195 Contact Us For Availability
View on Model
17
Dryer Thermostat
Dryer Thermostat WPL 696818 Contact Us For Availability
View on Model
20
Timer 60hz
Timer 60hz WPL 693550 Contact Us For Availability
View on Model
24B
Panel (Almond)
Panel (Almond) WPL 693944 Contact Us For Availability
View on Model
24C
Panel
Panel WPL 693947 Contact Us For Availability
View on Model
24D
Panel
Panel WPL 695202 Contact Us For Availability
View on Model
24E
Panel (Platinum)
Panel (Platinum) WPL 695203 Contact Us For Availability
View on Model
31
Sears Canada Dryer Drum Baffle
Sears Canada Dryer Drum Baffle WPL 685207 Contact Us For Availability
View on Model
31
Panel
Panel WPL 693896 Contact Us For Availability
View on Model
32
Knob
Knob WPL 693773 Contact Us For Availability
View on Model
36
Switch
Switch WPL 693548 Contact Us For Availability
View on Model
37
Knob
Knob WPL 693772 Contact Us For Availability
View on Model
42B
Dryer Door (Almond)
Dryer Door (Almond) WPL 689314 Contact Us For Availability
View on Model
42C
Door
Door WPL 689319 Contact Us For Availability
View on Model
42D
Door
Door WPL 695214 Contact Us For Availability
View on Model
42E
Door (Platinum)
Door (Platinum) WPL 695215 Contact Us For Availability
View on Model
43B
Handle (Almond)
Handle (Almond) WPL 689497 Contact Us For Availability
View on Model
43C
Handle
Handle WPL 689499 Contact Us For Availability
View on Model
43D
Handle
Handle WPL 695222 Contact Us For Availability
View on Model
43E
Handle (Platinum)
Handle (Platinum) WPL 695223 Contact Us For Availability
View on Model
52
Dryer Lint Screen Grille
Dryer Lint Screen Grille WPL 348378 Contact Us For Availability
View on Model
55
Support
Support WPL 686767 Contact Us For Availability
View on Model
68
Wire
Wire WPL 687261 Contact Us For Availability
View on Model
NI
Paint (White)
Paint (White) WPL 799344 Contact Us For Availability
View on Model
NI
Spray (Golden Harvest)
Spray (Golden Harvest) WPL 261890 Contact Us For Availability
View on Model
NI
Natural Gas Paint
Natural Gas Paint WPL 261891 Contact Us For Availability
View on Model
NI
Spray (Toast)
Spray (Toast) WPL 285365 Contact Us For Availability
View on Model
NI
Spray (Platinum)
Spray (Platinum) WPL 285366 Contact Us For Availability
View on Model
NI
Paint To
Paint To WPL 285367 Contact Us For Availability
View on Model
NI
Paint Pl
Paint Pl WPL 285368 Contact Us For Availability
View on Model
NI
Spray Th
Spray Th WPL 350941 Contact Us For Availability
View on Model
NI
Touch-Up
Touch-Up WPL 72112 Contact Us For Availability
View on Model
NI
Paint (Almond)
Paint (Almond) WPL 978883 Contact Us For Availability
View on Model
NI
Operating Instructions
Operating Instructions WPL LIT687759 Contact Us For Availability
View on Model
NI
Owner's Manual
Owner's Manual WPL LIT693160 Contact Us For Availability
View on Model
NI
Operating Instructions
Operating Instructions WPL LIT693482 Contact Us For Availability
View on Model
NI
Installation Instructions
Installation Instructions WPL LIT693954 Contact Us For Availability
View on Model
NI
Label
Label WPL LIT694027 Contact Us For Availability
View on Model
NI
Parts List
Parts List WPL LIT697574 Contact Us For Availability
View on Model
