Model Kenmore 790.47913601 OVEN – Common Parts & Diagrams

*
Screw, truss head, 8-18 x 0.375
Screw, truss head, 8-18 x 0.375 WCI 08016432 Contact Us For Availability
View on Model
*
Cleaner, stainless steel
Cleaner, stainless steel WCI 316136900 Contact Us For Availability
View on Model
*#

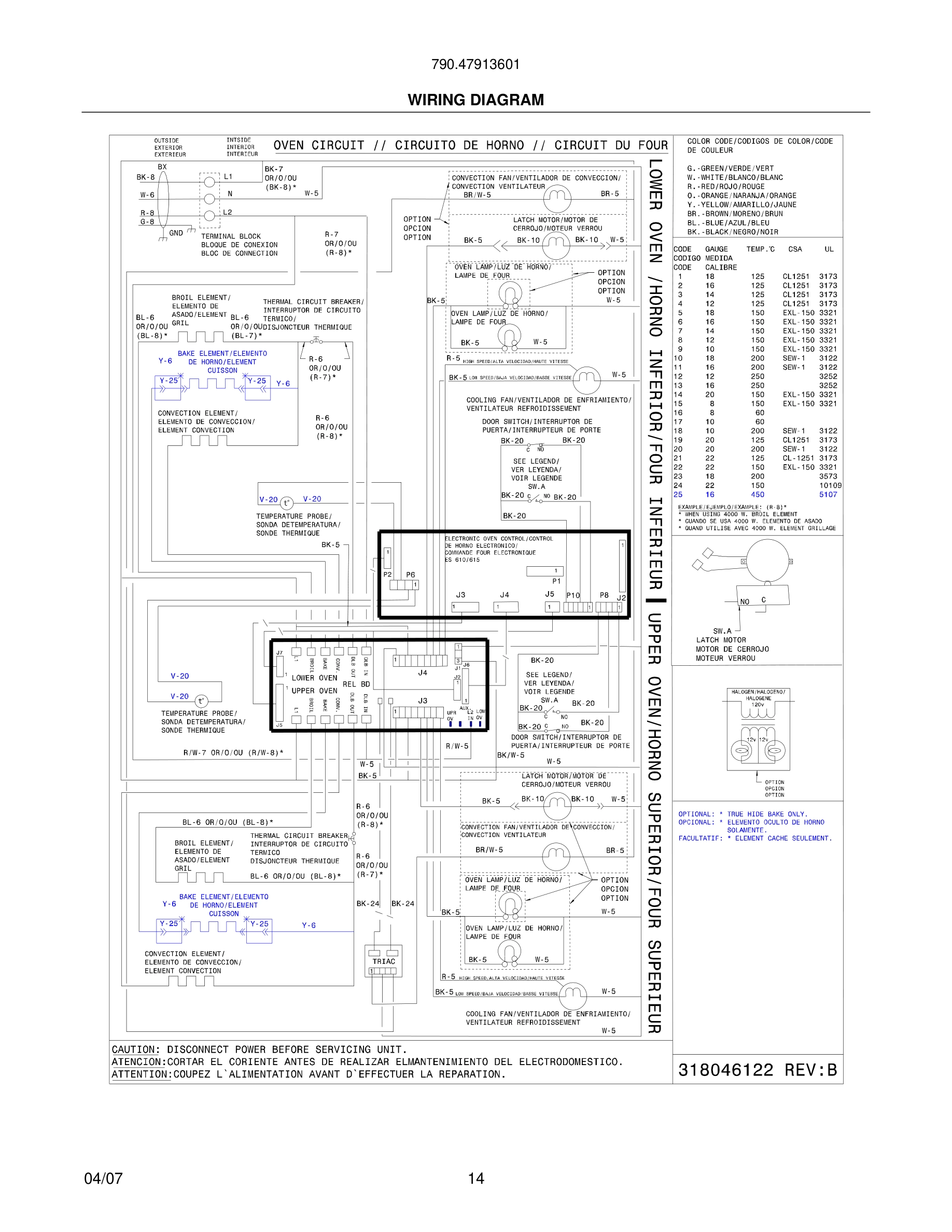

Wiring Harness, bake element
Wiring Harness, bake element WCI 318231838 Contact Us For Availability
View on Model
*#
Harness, wiring, main, latch
Harness, wiring, main, latch WCI 318231750 Contact Us For Availability
View on Model
*#
Wiring Harness, latch, NO BAS
Wiring Harness, latch, NO BAS WCI 318199746 Contact Us For Availability
View on Model
*#
Wriring Harness, main
Wriring Harness, main WCI 318370309 Contact Us For Availability
View on Model
1
Back, main
Back, main WCI 318259204 Contact Us For Availability
View on Model
2

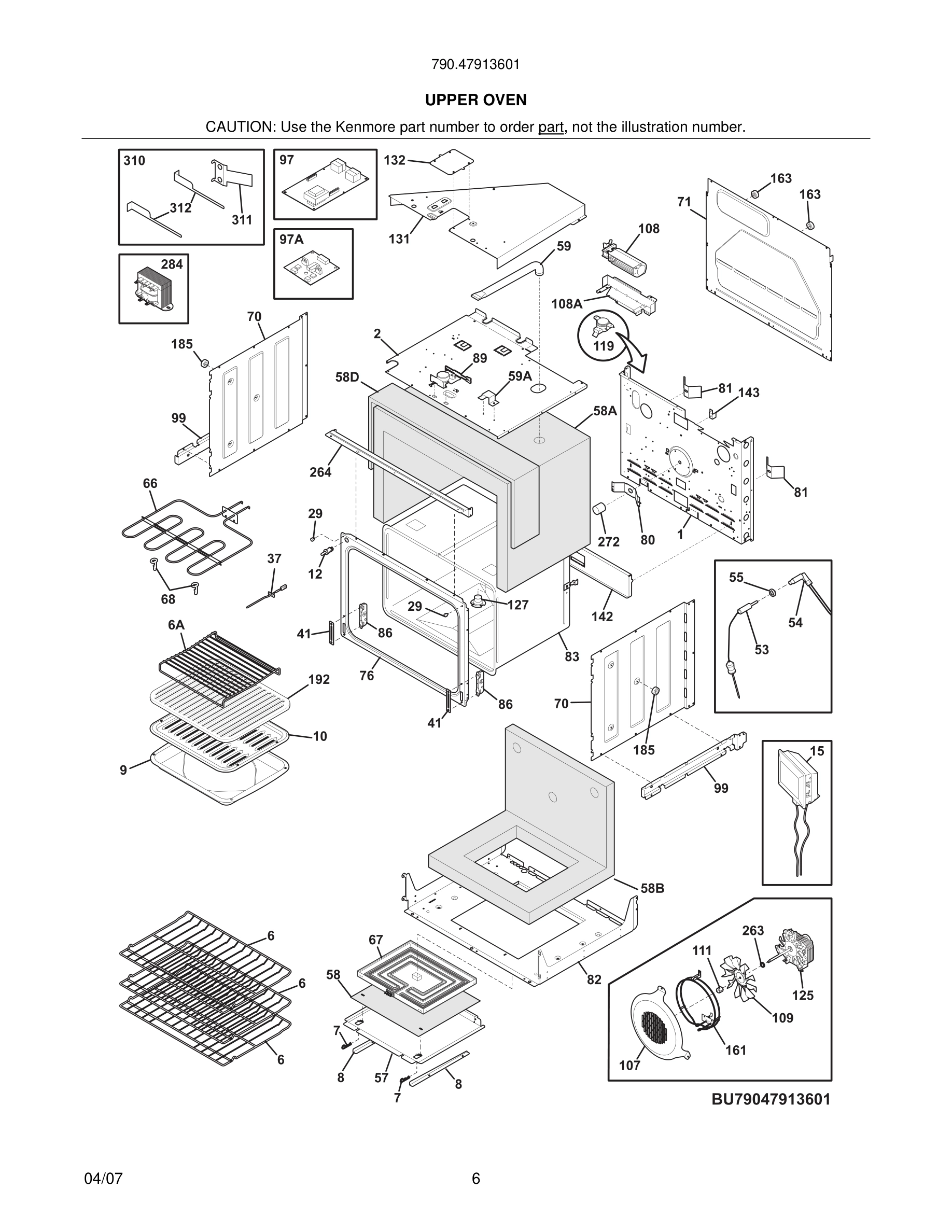

Shield, insulation, upper
Shield, insulation, upper WCI 318258902 Contact Us For Availability
View on Model
2B
Cover, box
Cover, box WCI 318260100 Contact Us For Availability
View on Model
3A
Trim, oven door, side, (2)
Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
View on Model
6
Rack, oven
Rack, oven WCI 318262500 Contact Us For Availability
View on Model
6
Baffle, door
Baffle, door WCI 318260520 Contact Us For Availability
View on Model
7
Pin, locking, (2)
Pin, locking, (2) WCI 318368300 Contact Us For Availability
View on Model
9
Liner, door
Liner, door WCI 318259605 Contact Us For Availability
View on Model
13

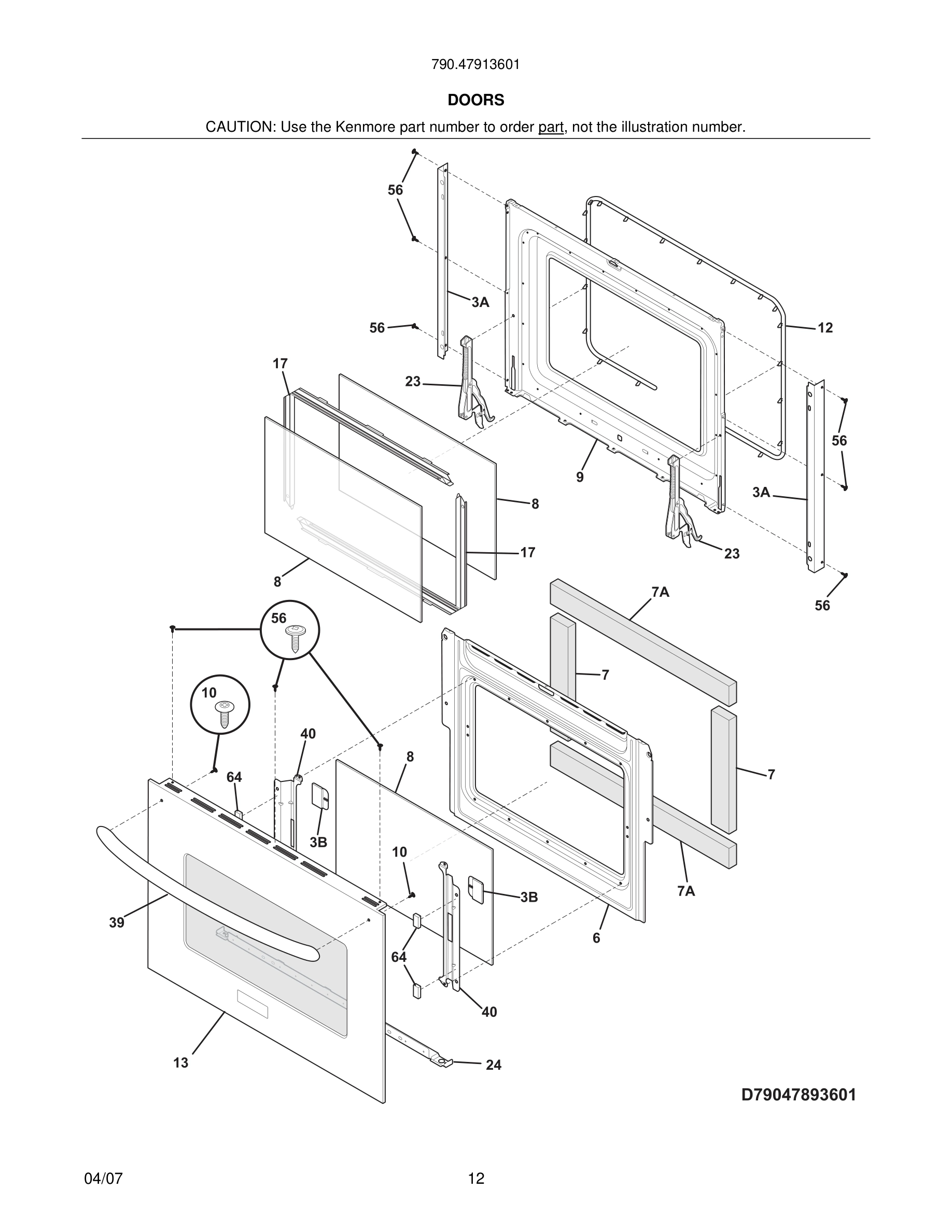

Door Assy, stainless steel, outer, w/tape & f
Door Assy, stainless steel, outer, w/tape & f WCI 318272150 Contact Us For Availability
View on Model
13
Door Assy, w/nameplate, stainless steel, lowe
Door Assy, w/nameplate, stainless steel, lowe WCI 318272180 Contact Us For Availability
View on Model
15
Lamp, oven, (2), halogen
Lamp, oven, (2), halogen WCI 318241000 Contact Us For Availability
View on Model
15*
Harness, wiring, halogen lamp
Harness, wiring, halogen lamp WCI 318052197 Contact Us For Availability
View on Model
15*
Insulation, oven light
Insulation, oven light WCI 318268099 Contact Us For Availability
View on Model
20#

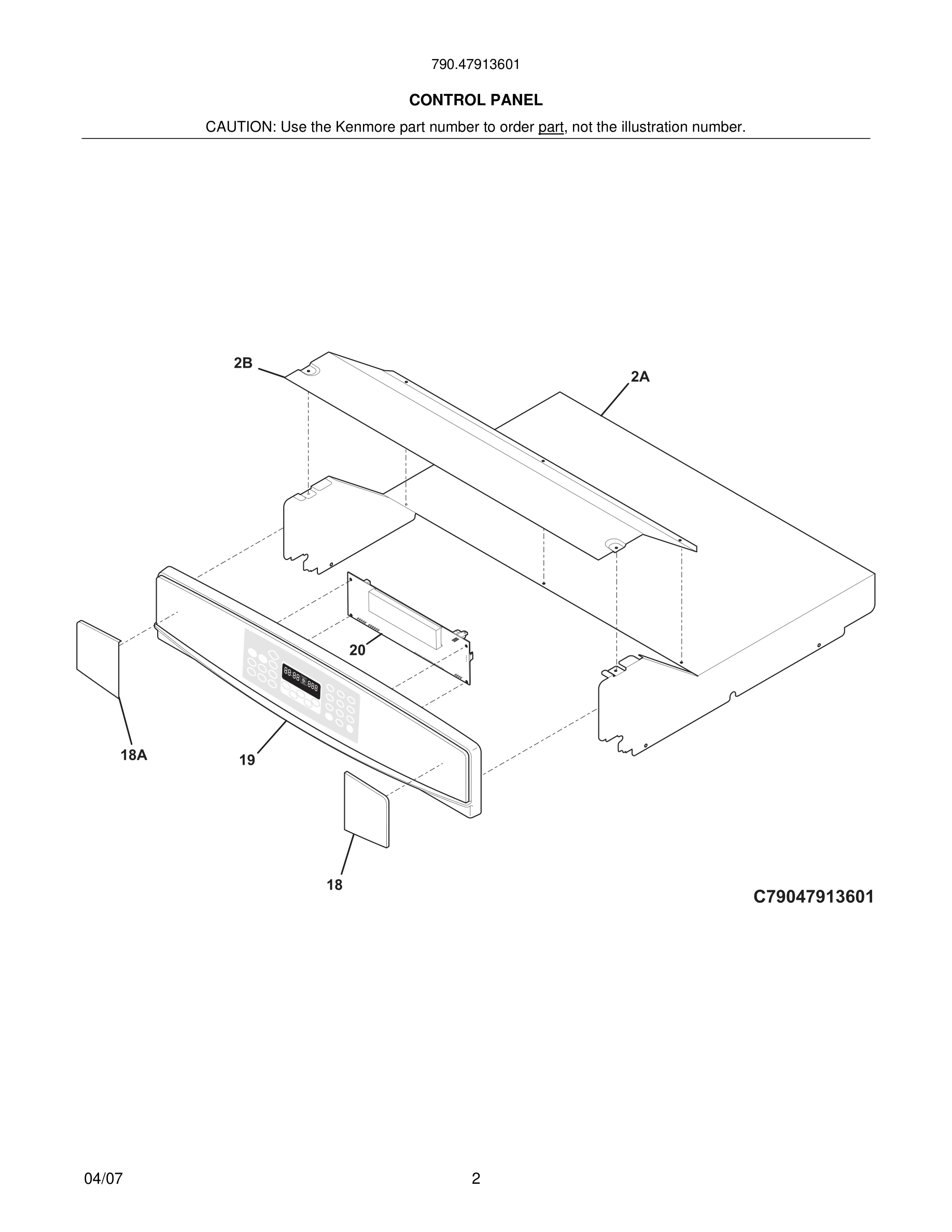

Control, electronic, ES615W5, dual oven
Control, electronic, ES615W5, dual oven WCI 316443821 Contact Us For Availability
View on Model
23
Hinge, door, (2)
Hinge, door, (2) WCI 318024714 Contact Us For Availability
View on Model
24
Trim, door, black, lower
Trim, door, black, lower WCI 318260301 Contact Us For Availability
View on Model
39
Handle, door/drawer, stainless
Handle, door/drawer, stainless WCI 316432300 Contact Us For Availability
View on Model
41
Cover, hinge cutout
Cover, hinge cutout WCI 5303310526 Contact Us For Availability
View on Model
56A
Trim, side filler, black, LH
Trim, side filler, black, LH WCI 318259915 Contact Us For Availability
View on Model
57
Panel, service
Panel, service WCI 318361602 Contact Us For Availability
View on Model
58
Insulation, service panel, 12.47 x 14.77
Insulation, service panel, 12.47 x 14.77 WCI 318330501 Contact Us For Availability
View on Model
58A
Insulation, oven wrapper
Insulation, oven wrapper WCI 318285055 Contact Us For Availability
View on Model
58B
Insulation, rear & bottom, oven wrapper
Insulation, rear & bottom, oven wrapper WCI 318362100 Contact Us For Availability
View on Model
58D
Insulation, 1/2" thick, 43 x 9.5
Insulation, 1/2" thick, 43 x 9.5 WCI 318285058 Contact Us For Availability
View on Model
59A
Bracket, vent tube
Bracket, vent tube WCI 318261600 Contact Us For Availability
View on Model
70
Shield, insulation, sides, (2)
Shield, insulation, sides, (2) WCI 318259100 Contact Us For Availability
View on Model
71
Panel, rear box
Panel, rear box WCI 318260007 Contact Us For Availability
View on Model
71*
Bracket, insul. panel
Bracket, insul. panel WCI 318340200 Contact Us For Availability
View on Model
76
Front, oven
Front, oven WCI 318056217 Contact Us For Availability
View on Model
80
Plate, oven mtg
Plate, oven mtg WCI 5303320846 Contact Us For Availability
View on Model
81
Spring, oven
Spring, oven WCI 318192400 Contact Us For Availability
View on Model
82

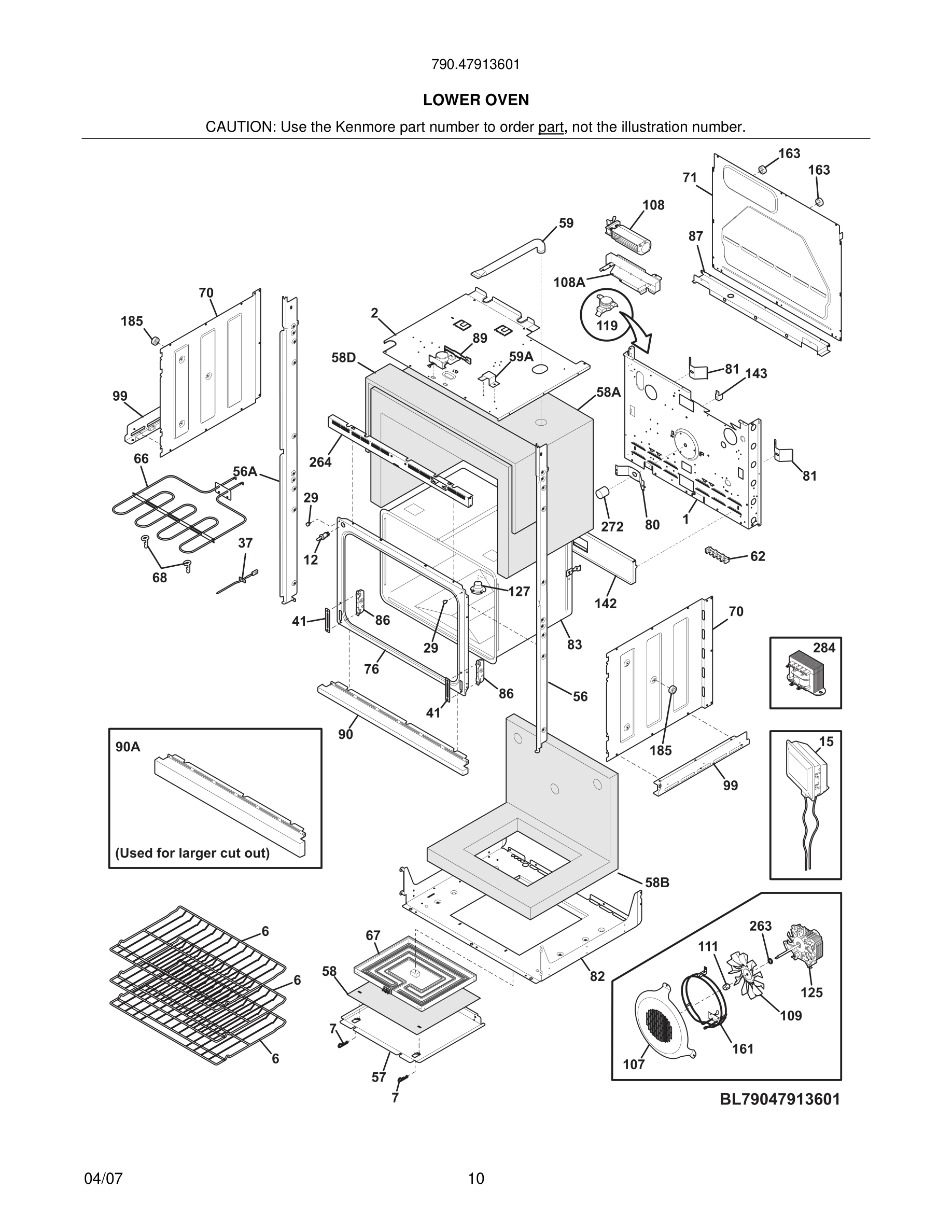

Shield, insulation, lower
Shield, insulation, lower WCI 318258714 Contact Us For Availability
View on Model
83
Liner, oven assy
Liner, oven assy WCI 318261417 Contact Us For Availability
View on Model
86
Receptacle, hinge
Receptacle, hinge WCI 5303310524 Contact Us For Availability
View on Model
87
Bracket, cable mtg.
Bracket, cable mtg. WCI 318260600 Contact Us For Availability
View on Model
90
Trim, oven front, black, bottom
Trim, oven front, black, bottom WCI 318259701 Contact Us For Availability
View on Model
90A
Trim, oven front, black, bottom
Trim, oven front, black, bottom WCI 318259704 Contact Us For Availability
View on Model
107
Cover, fan
Cover, fan WCI 318219401 Contact Us For Availability
View on Model
108A
Bracket, fan support
Bracket, fan support WCI 318251300 Contact Us For Availability
View on Model
125*
Insulation, 3.81 x 3.13
Insulation, 3.81 x 3.13 WCI 5303316994 Contact Us For Availability
View on Model
131
Box, vent
Box, vent WCI 318272900 Contact Us For Availability
View on Model
132
Plate, shield
Plate, shield WCI 318003000 Contact Us For Availability
View on Model
142
Deflector
Deflector WCI 318123910 Contact Us For Availability
View on Model
143
Support, wire
Support, wire WCI 318172904 Contact Us For Availability
View on Model
163
Spacer
Spacer WCI 318014111 Contact Us For Availability
View on Model
264
Trim, oven, black, front
Trim, oven, black, front WCI 318257701 Contact Us For Availability
View on Model
264
Trim, oven, black, front
Trim, oven, black, front WCI 318257801 Contact Us For Availability
View on Model
272
Tube, protector
Tube, protector WCI 318249401 Contact Us For Availability
View on Model
284
Transformer
Transformer WCI 318244500 Contact Us For Availability
View on Model
310
Cabinet Mounting Kit
Cabinet Mounting Kit WCI 5304440067 Contact Us For Availability
View on Model
311
Bracket, cabinet mtg, (2)
Bracket, cabinet mtg, (2) WCI 318246010 Contact Us For Availability
View on Model
