Model Electrolux 00462048C RANGE/OVEN, ELECTRIC, FREESTANDING, 30 INCH – Common Parts & Diagrams

1

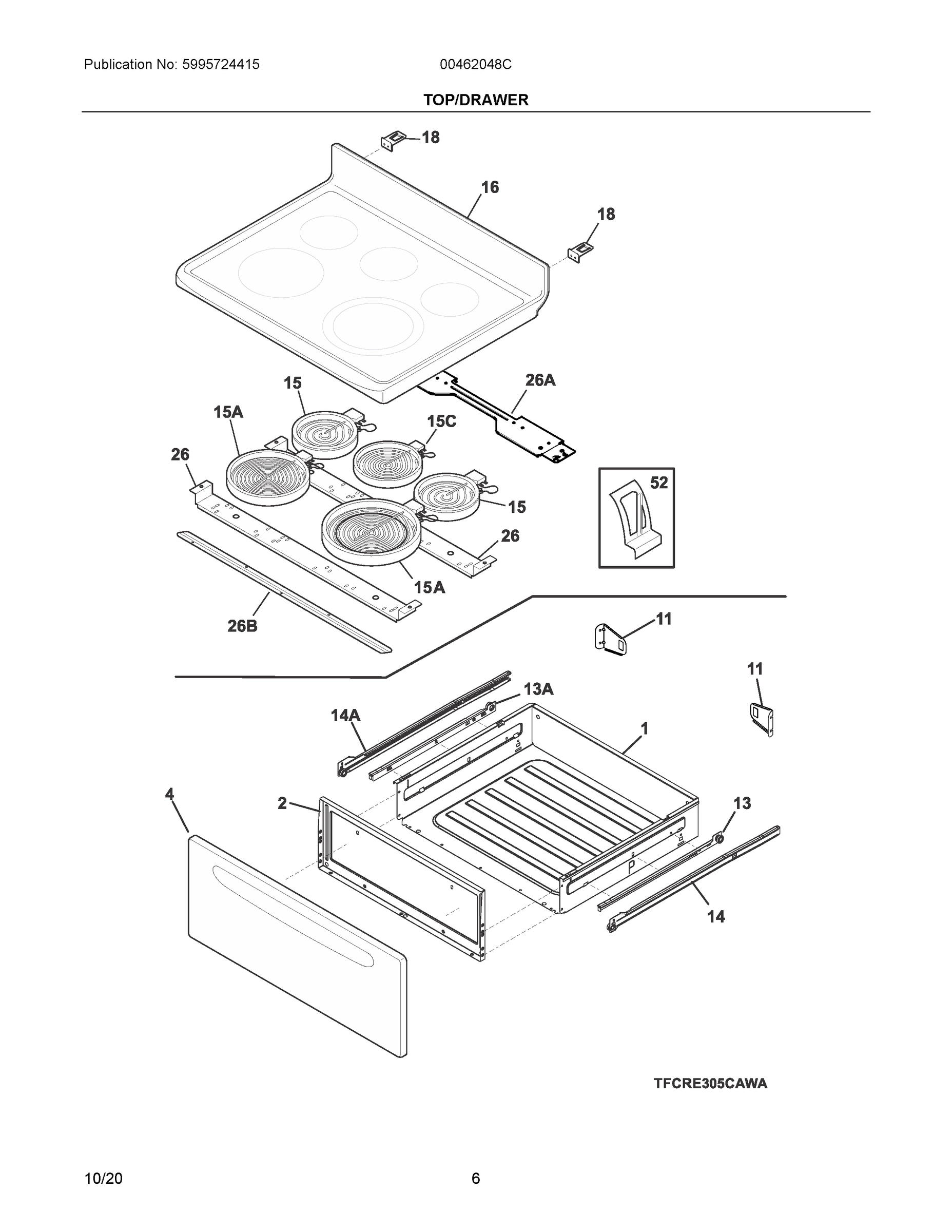

DRAWER, UTILITY
DRAWER, UTILITY WCI 316408706 Contact Us For Availability
View on Model
1
SHIELD, BACKGUARD, REAR WALL
SHIELD, BACKGUARD, REAR WALL WCI 316281802 Contact Us For Availability
View on Model
3
PANEL, BODYSIDE, WHITE, RH
PANEL, BODYSIDE, WHITE, RH WCI 316400142 Contact Us For Availability
View on Model
3A
PANEL, BODYSIDE, WHITE, LH
PANEL, BODYSIDE, WHITE, LH WCI 316400143 Contact Us For Availability
View on Model
4
GLASS ASSEMBLY, OUTER, WHITE
GLASS ASSEMBLY, OUTER, WHITE WCI 316559108 Contact Us For Availability
View on Model
4
PANEL, DRAWER, WHITE, OUTER, W/INTGR HANDLE
PANEL, DRAWER, WHITE, OUTER, W/INTGR HANDLE WCI 5304511973 Contact Us For Availability
View on Model
5A
LEVELING LEG ASSY, METAL, FRONT, (2), BRACKET
LEVELING LEG ASSY, METAL, FRONT, (2), BRACKET WCI 5304509869 Contact Us For Availability
View on Model
6
SHIELD, WOOL
SHIELD, WOOL WCI 316406328 Contact Us For Availability
View on Model
8
PANEL, OVEN BOTTOM
PANEL, OVEN BOTTOM WCI 316400601 No Longer Available
View on Model
9
PAN, BROILEROPTIONAL ACCESS0RY
PAN, BROILEROPTIONAL ACCESS0RY WCI 316081900 Contact Us For Availability
View on Model
10
INSERT, BROILER PANOPTIONAL ACCESS0RY
INSERT, BROILER PANOPTIONAL ACCESS0RY WCI 316082000 Contact Us For Availability
View on Model
11
BRACKET, REAR SUPPORT, (2)
BRACKET, REAR SUPPORT, (2) WCI 5304517906 Contact Us For Availability
View on Model
13
GLIDE, DRAWER, BLACK, RH INNER
GLIDE, DRAWER, BLACK, RH INNER WCI 5304517905 Contact Us For Availability
View on Model
13A
GLIDE, DRAWER, BLACK, LH INNER
GLIDE, DRAWER, BLACK, LH INNER WCI 5304517903 Contact Us For Availability
View on Model
13A
SWITCH, INFINITE, WARMER
SWITCH, INFINITE, WARMER WCI 5304522964 Contact Us For Availability
View on Model
14
LIGHT/LAMP, INDICATOR, BLACK, 125 V
LIGHT/LAMP, INDICATOR, BLACK, 125 V WCI 316022500 Contact Us For Availability
View on Model
14
RECEPTACLE, OVEN LIGHT
RECEPTACLE, OVEN LIGHT WCI 316116400 Contact Us For Availability
View on Model
14
GLIDE, DRAWER, BLACK, RH OUTER
GLIDE, DRAWER, BLACK, RH OUTER WCI 5304517904 Contact Us For Availability
View on Model
14A
GLIDE, DRAWER, BLACK, LH OUTER
GLIDE, DRAWER, BLACK, LH OUTER WCI 5304517902 Contact Us For Availability
View on Model
15
LAMP, OVEN LIGHT
LAMP, OVEN LIGHT WCI 316538904 Contact Us For Availability
View on Model
15
CAP, END, WHITE, RH
CAP, END, WHITE, RH WCI 808754505 Contact Us For Availability
View on Model
15A
CAP, END, WHITE, LH
CAP, END, WHITE, LH WCI 808754506 Contact Us For Availability
View on Model
15C
ELEMENT, WARMER, 100 W
ELEMENT, WARMER, 100 W WCI 5304521951 Contact Us For Availability
View on Model
17
RETAINER, LENS
RETAINER, LENS WCI 316087500 Contact Us For Availability
View on Model
20
CONTROL, ELECTRONIC, ES100
CONTROL, ELECTRONIC, ES100 WCI 5304521889 Contact Us For Availability
View on Model
20A
OVERLAY, CLOCK, WHITE
OVERLAY, CLOCK, WHITE WCI 316220728 Contact Us For Availability
View on Model
31
KNOB, CONTROL, WHITE
KNOB, CONTROL, WHITE WCI 5304508957 Contact Us For Availability
View on Model
56

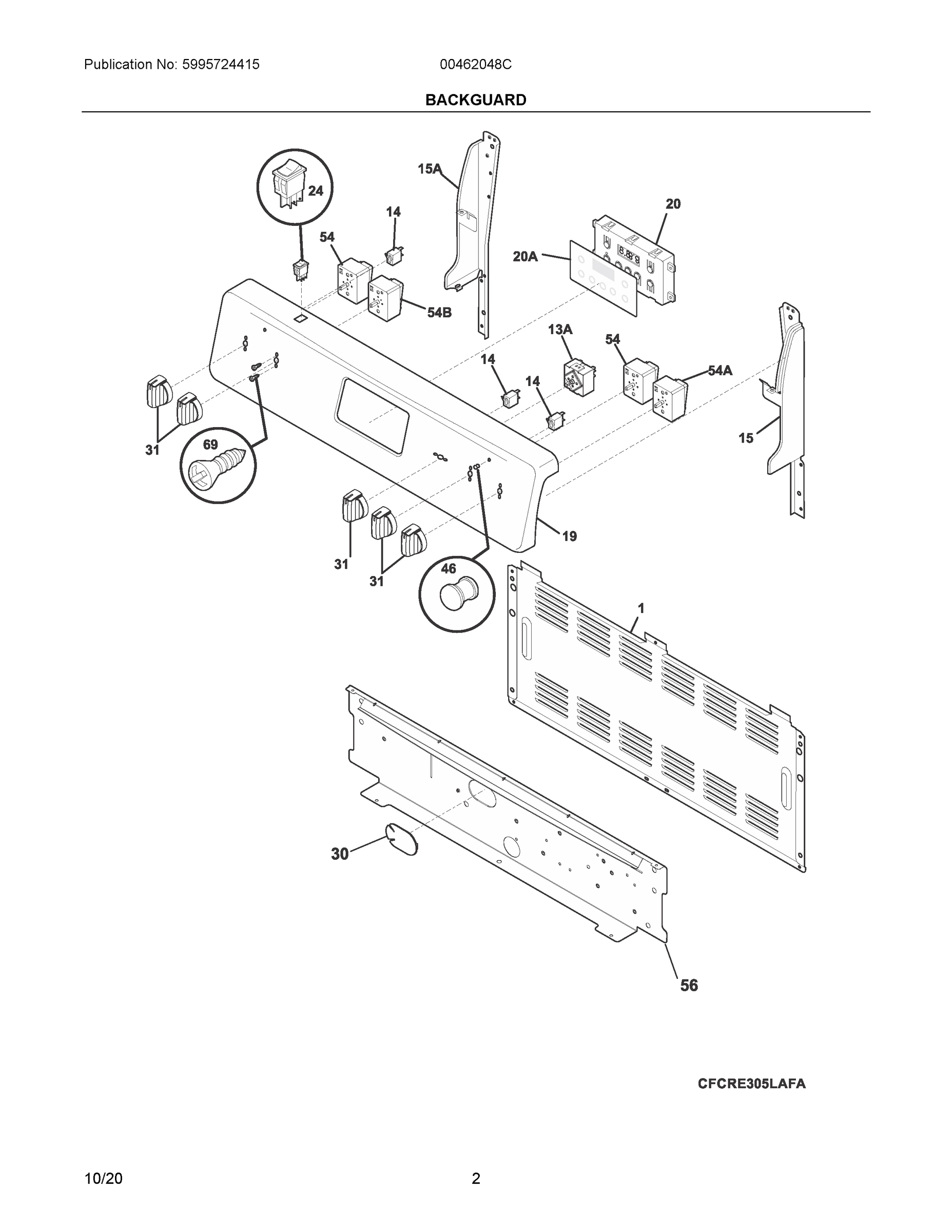

SHIELD, BACKGUARD, WHITE, INNER
SHIELD, BACKGUARD, WHITE, INNER WCI 316234029 Contact Us For Availability
View on Model
66
ELEMENT, BROIL, 4 PASS
ELEMENT, BROIL, 4 PASS WCI 316203200 Contact Us For Availability
View on Model
68
SUPPORT, ELEMENT, BROIL
SUPPORT, ELEMENT, BROIL WCI 316404002 Contact Us For Availability
View on Model
71
SHIELD, REAR WALL
SHIELD, REAR WALL WCI 316283204 Contact Us For Availability
View on Model
NI
SCREW, HEX HEAD CUP PT, 8-18 X 0.375, BLACK
SCREW, HEX HEAD CUP PT, 8-18 X 0.375, BLACK WCI 316021105 Contact Us For Availability
View on Model
NI
WCI  5303285179
WCI 5303285179 WCI 5303285179 Contact Us For Availability
View on Model
NI
SCREW, 10-16 X .486
SCREW, 10-16 X .486 WCI 316089500 Contact Us For Availability
View on Model
NIC
WCI  5303289910
WCI 5303289910 WCI 5303289910 Contact Us For Availability
View on Model
