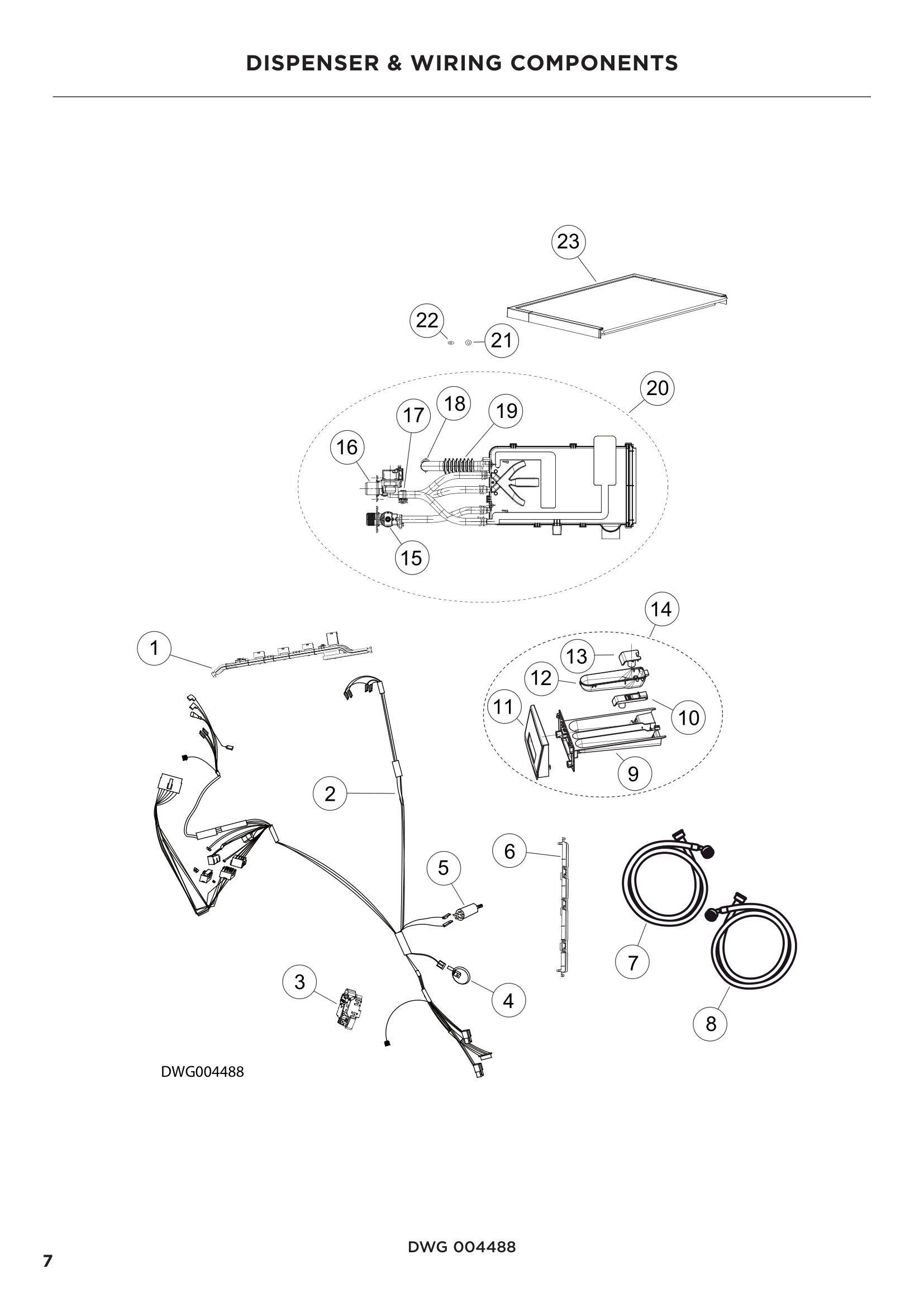

Model Fisher & Paykel WH2424P1-96236-A Frontload Washing Machine – Common Parts & Diagrams

1
GUIDE HARNESS LONG
GUIDE HARNESS LONG FPA H0020204469 Contact Us For Availability
View on Model
2
WIRING HARNESS
WIRING HARNESS FPA H0020400345FC Contact Us For Availability
View on Model
3
CLAMP HOSE VALVE
CLAMP HOSE VALVE FPA H0020600050A Contact Us For Availability
View on Model
5
FILTER RFI
FILTER RFI FPA H0024000491A Contact Us For Availability
View on Model
5
CLAMP HOSE DRAIN PUMP
CLAMP HOSE DRAIN PUMP FPA H00221120363014 Contact Us For Availability
View on Model
6
GUIDE HARNESS SHORT
GUIDE HARNESS SHORT FPA H0020204470 Contact Us For Availability
View on Model
6
SPONGE PROTECTOR PRESSURE TUBE
SPONGE PROTECTOR PRESSURE TUBE FPA H00212500011100 Contact Us For Availability
View on Model
7
INLET HOSE (HOT)
INLET HOSE (HOT) FPA H0020300159A Contact Us For Availability
View on Model
8
HOSE INLET AW COLD
HOSE INLET AW COLD FPA H0020300158A Contact Us For Availability
View on Model
8
CLIP PRESSURE TUBE
CLIP PRESSURE TUBE FPA H00215200004402 Contact Us For Availability
View on Model
9
DISPENSER
DISPENSER FPA H0020205098 Contact Us For Availability
View on Model
10
SYPHON DISPENSER
SYPHON DISPENSER FPA H0020205097 Contact Us For Availability
View on Model
10
DRUM VANE
DRUM VANE FPA H0020203152A Contact Us For Availability
View on Model
11
DECAL HANDLE DISPENSER
DECAL HANDLE DISPENSER FPA H0020808608N Contact Us For Availability
View on Model
11
SPRING SUSPENSION
SPRING SUSPENSION FPA H0020600214 Contact Us For Availability
View on Model
12
DISPENSER BOX
DISPENSER BOX FPA H0020205095 Contact Us For Availability
View on Model
12
COUNTER WEIGHT REAR
COUNTER WEIGHT REAR FPA H0020300793 Contact Us For Availability
View on Model
13
COVER
COVER FPA H0020205096 Contact Us For Availability
View on Model
14
DISPENSER ASSY
DISPENSER ASSY FPA H0020810387K Contact Us For Availability
View on Model
15
BOLT ROTOR
BOLT ROTOR FPA H0020600404 Contact Us For Availability
View on Model
16
SCREW STATOR
SCREW STATOR FPA H0020600405 Contact Us For Availability
View on Model
17
CLIP VALVE ASSY
CLIP VALVE ASSY FPA H00218230700611A Contact Us For Availability
View on Model
17
ROTOR
ROTOR FPA H0024000329 Contact Us For Availability
View on Model
18
CLAMP INLET HOSE
CLAMP INLET HOSE FPA H00218870330611A Contact Us For Availability
View on Model
19
HOSE BREATHER
HOSE BREATHER FPA H0020300872 Contact Us For Availability
View on Model
19
HARNESS MOTOR
HARNESS MOTOR FPA H0020400087E Contact Us For Availability
View on Model
20
DISPENSER TANK ASSY
DISPENSER TANK ASSY FPA H0020810355H Contact Us For Availability
View on Model
20
HEATSHIELD
HEATSHIELD FPA H0020809325L Contact Us For Availability
View on Model
21
WASHER RFI FILTER
WASHER RFI FILTER FPA H00217440540612 Contact Us For Availability
View on Model
21
CLIP HARNESS
CLIP HARNESS FPA H00214800909100 Contact Us For Availability
View on Model
22
POWER BOARD PLATE
POWER BOARD PLATE FPA H0020204665 Contact Us For Availability
View on Model
22
NUT
NUT FPA H00215000000001A Contact Us For Availability
View on Model
24
POWER BOARD BASE
POWER BOARD BASE FPA H0020204663 Contact Us For Availability
View on Model
25
DOOR PUMP FILTER
DOOR PUMP FILTER FPA H0020204110 Contact Us For Availability
View on Model
25
SHOCK ABSORBER
SHOCK ABSORBER FPA H0020600213 Contact Us For Availability
View on Model
26
PANEL KICK STRIP
PANEL KICK STRIP FPA H0020204109 Contact Us For Availability
View on Model
26
SHOCK ABSORBER 80N
SHOCK ABSORBER 80N FPA H0020600247 Contact Us For Availability
View on Model
27
HOUSING B MOTOR CONTROLLER
HOUSING B MOTOR CONTROLLER FPA H0020205106 Contact Us For Availability
View on Model
27
BRACKET HEATER
BRACKET HEATER FPA H0020100432 Contact Us For Availability
View on Model
28
ELEMENT HEATER
ELEMENT HEATER FPA H0024000279A Contact Us For Availability
View on Model
29
MAINS CABLE
MAINS CABLE FPA H0020400196T Contact Us For Availability
View on Model
29
BOLT SHOCK ABSORBER
BOLT SHOCK ABSORBER FPA H0020600403 Contact Us For Availability
View on Model
30
FOOT
FOOT FPA H0020300170G Contact Us For Availability
View on Model
31
DRAIN HOSE HOLDER
DRAIN HOSE HOLDER FPA H0020204516 Contact Us For Availability
View on Model
32
COUNTERWEIGHT R
COUNTERWEIGHT R FPA H0020300792A Contact Us For Availability
View on Model
33
WASHER COUNTER WEIGHT
WASHER COUNTER WEIGHT FPA H0020600147A Contact Us For Availability
View on Model
34
BOLT COUNTERWEIGHT
BOLT COUNTERWEIGHT FPA H0020600285 Contact Us For Availability
View on Model
35
CLAMP TUB BELLOWS
CLAMP TUB BELLOWS FPA H0020600211 Contact Us For Availability
View on Model
NI
DOOR CLAMP NUT NYLON
DOOR CLAMP NUT NYLON FPA H00214800021100 Contact Us For Availability
View on Model
