Model Electrolux KM487KXM2 MICROWAVE – Common Parts & Diagrams

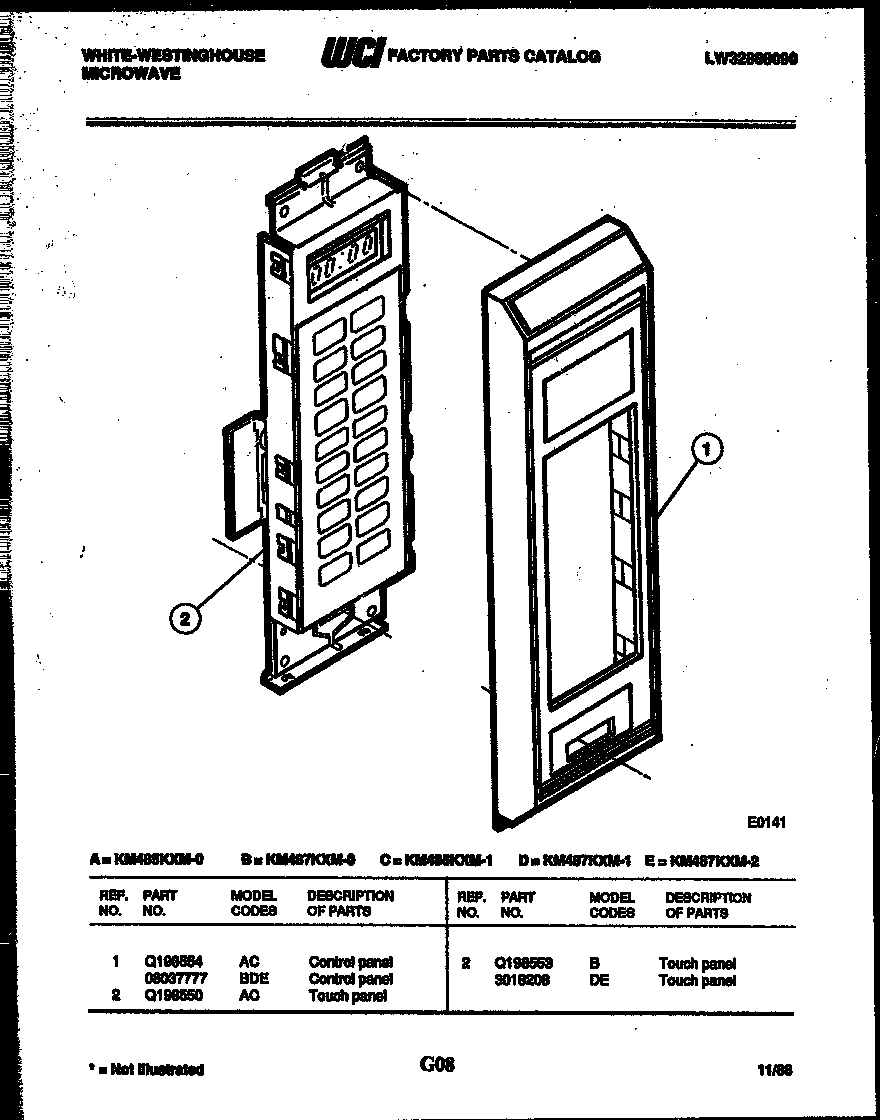

02 - CONTROL PANEL

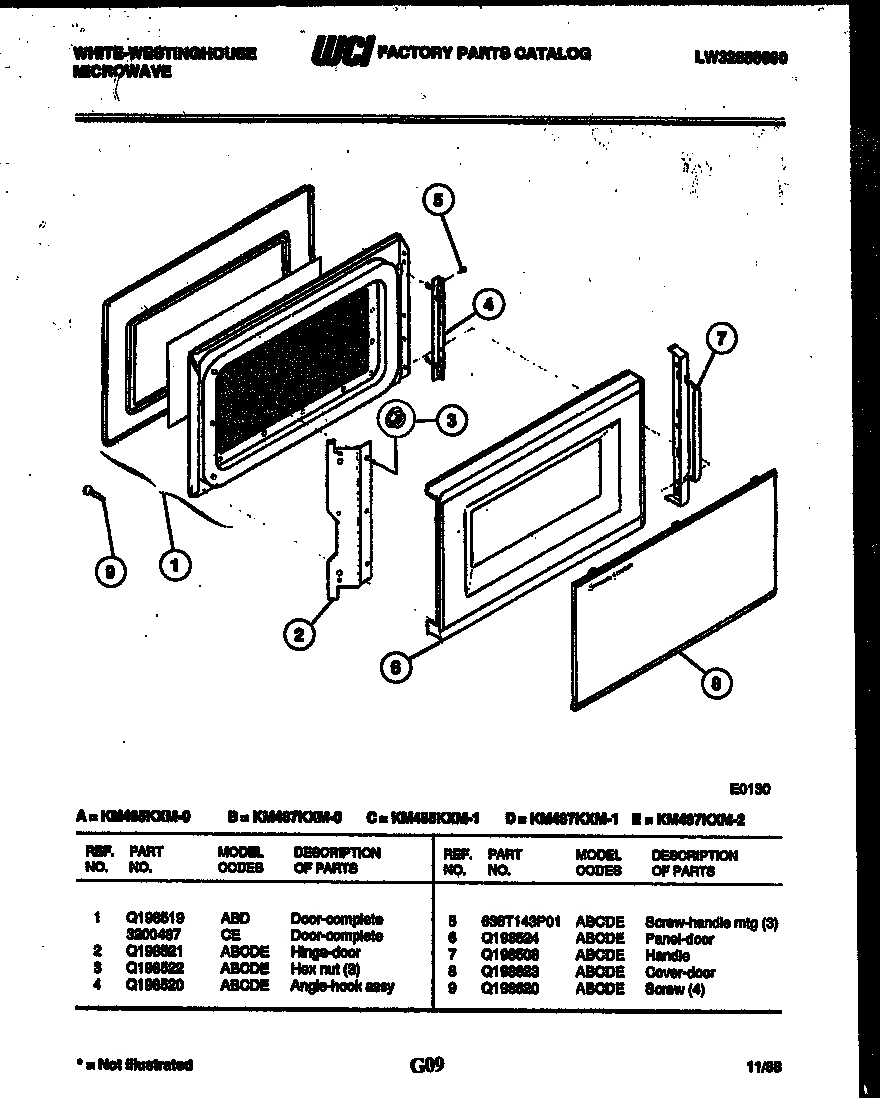

03 - DOOR PARTS
04 - BODY PARTS
05 - POWER CONTROL
Common parts from model Electrolux KM487KXM2 MICROWAVE
*12638
PLUG-WRAPPER WCI 3015230 Contact Us For Availability
*12638
LABEL-CKG GUIDE WCI 3018849 Contact Us For Availability
*12638
SCREW, WRAPPER (10) WCI 636T090P54 Contact Us For Availability
*12638
WCI Q198544 WCI Q198544 Contact Us For Availability
*12640
INSULATOR-MAGNETRON WCI Q198535 Contact Us For Availability
*12640
WCI Q198549 WCI Q198549 Contact Us For Availability
1
WCI 08037777 WCI 08037777 Contact Us For Availability
1
WCI 3200487 WCI 3200487 Contact Us For Availability
1
WCI Q198481 WCI Q198481 Contact Us For Availability
2
WCI 3018208 WCI 3018208 Contact Us For Availability
2
WCI Q198521 WCI Q198521 Contact Us For Availability
2
WCI 3201602 WCI 3201602 Contact Us For Availability
2
WCI Q198534 WCI Q198534 Contact Us For Availability
3
WCI Q198522 WCI Q198522 Contact Us For Availability
3
FASTENER WCI Q198621 Contact Us For Availability
3
WCI 3091303 WCI 3091303 Contact Us For Availability
4
WCI Q198520 WCI Q198520 Contact Us For Availability
4
BULB WCI 374T027P01 Contact Us For Availability
4
WCI Q198532 WCI Q198532 Contact Us For Availability
5
WCI Q198497 WCI Q198497 Contact Us For Availability
5
RETAINER WCI 612T115F01 Contact Us For Availability
6
WCI Q198524 WCI Q198524 Contact Us For Availability
6
WCI Q198548 WCI Q198548 Contact Us For Availability
6
WCI Q198507 WCI Q198507 Contact Us For Availability
7
WCI Q198508 WCI Q198508 Contact Us For Availability
7
WCI Q198529 WCI Q198529 Contact Us For Availability
7
WCI 262T015P02 WCI 262T015P02 Contact Us For Availability
8
WCI Q198623 WCI Q198623 Contact Us For Availability
8
WCI 072T826S01 WCI 072T826S01 Contact Us For Availability
9
SCREW (4) WCI Q198620 Contact Us For Availability
9
DUCT-AIR FOAM WCI Q198479 Contact Us For Availability
9
SWITCH-UPPER WCI 3011689 Contact Us For Availability
10
WCI Q198543 WCI Q198543 Contact Us For Availability
11
WCI Q198475 WCI Q198475 Contact Us For Availability
12
FAN-MOTOR WCI Q198490 Contact Us For Availability
12
BRACKET WCI 636T101P14 Contact Us For Availability
13
WCI Q198492 WCI Q198492 Contact Us For Availability
14
HEX NUT (2) WCI 479T069P01 Contact Us For Availability
15
WHEEL-BLOWER WCI Q198493 Contact Us For Availability
16
COVER WCI Q198491 Contact Us For Availability
17
WCI Q198487 WCI Q198487 Contact Us For Availability
19
WCI Q198485 WCI Q198485 Contact Us For Availability
20
WCI Q198546 WCI Q198546 Contact Us For Availability
21
WCI Q198533 WCI Q198533 Contact Us For Availability
22
WCI Q198555 WCI Q198555 Contact Us For Availability
23
WCI 115T563P03 WCI 115T563P03 Contact Us For Availability
24
BEZEL LATCH WCI 3200551 Contact Us For Availability
25
WCI Q198474 WCI Q198474 Contact Us For Availability
26
WCI Q198605 WCI Q198605 Contact Us For Availability
27
WCI 3201598 WCI 3201598 Contact Us For Availability
28
WCI Q198530 WCI Q198530 Contact Us For Availability
29
SCREW WCI 636T046P02 Contact Us For Availability
31
PLUG BUTTON TRAY WCI 557T029P01 Contact Us For Availability
32
RIVET (4) WCI 615T030P03 Contact Us For Availability
33
COVER - STIRRER WCI 3200541 Contact Us For Availability
35
WCI Q198472 WCI Q198472 Contact Us For Availability
× ![]()
