Model Whirlpool EV130FXKW1 VERTICAL FREEZER – Common Parts & Diagrams

xLeveler, Enamel (12 Oz. Spray Can)
xLeveler, Enamel (12 Oz. Spray Can) WPL 206925 Contact Us For Availability
View on Model
xLacquer, Bright Aluminum (12 Oz. Spray
xLacquer, Bright Aluminum (12 Oz. Spray WPL 511881 Contact Us For Availability
View on Model
1
Retainer, Gasket (2)
Retainer, Gasket (2) WPL 935759 Contact Us For Availability
View on Model
1
Cabinet Wiring Assembly
Cabinet Wiring Assembly WPL 941518 Contact Us For Availability
View on Model
1
Trivet
Trivet WPL 941734 Contact Us For Availability
View on Model
2

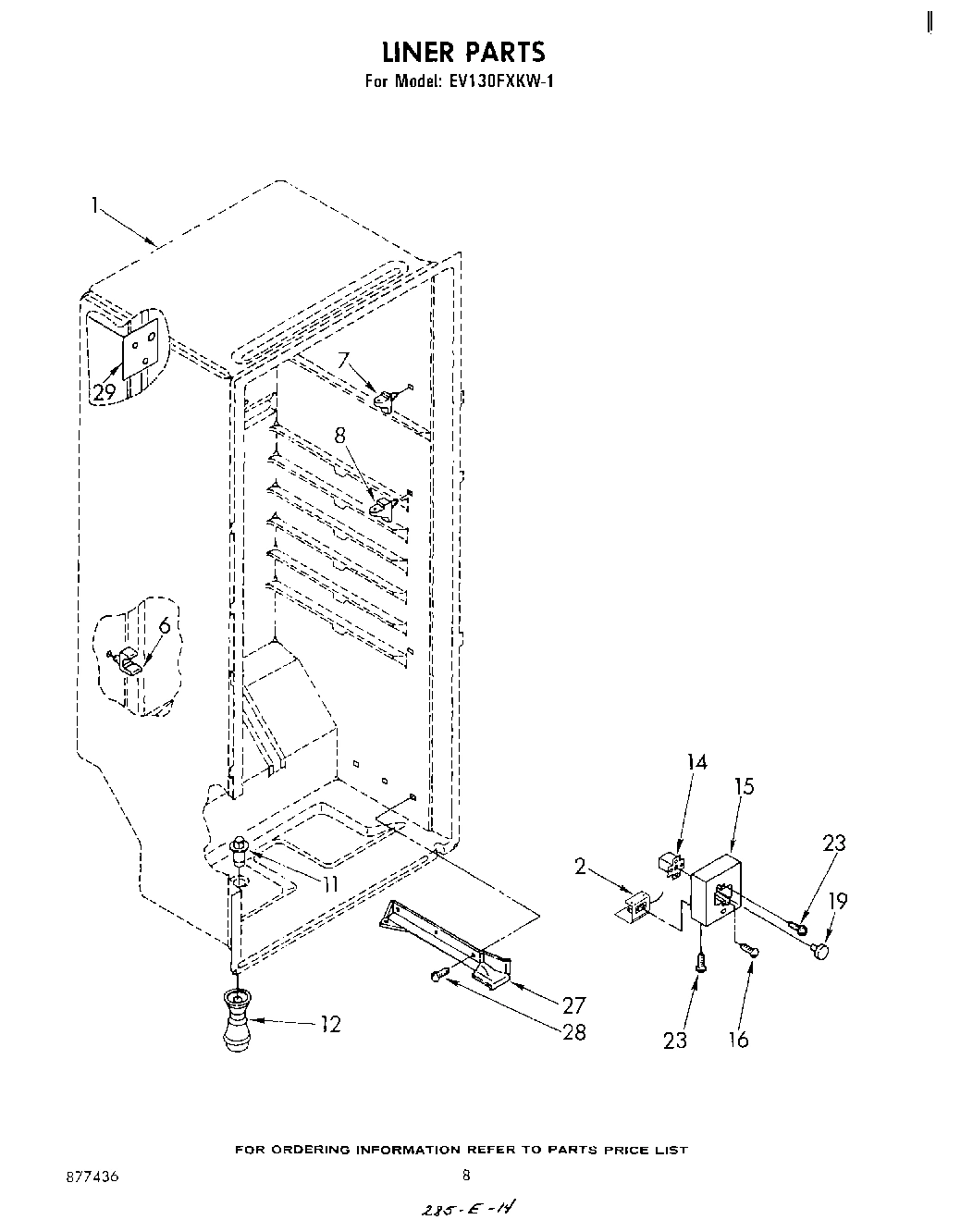

Panel, Interior
Panel, Interior WPL 942690 Contact Us For Availability
View on Model
2
Cord, Service
Cord, Service WPL 850626 Contact Us For Availability
View on Model
2
Grommet (4)
Grommet (4) WPL 216446 Contact Us For Availability
View on Model
3

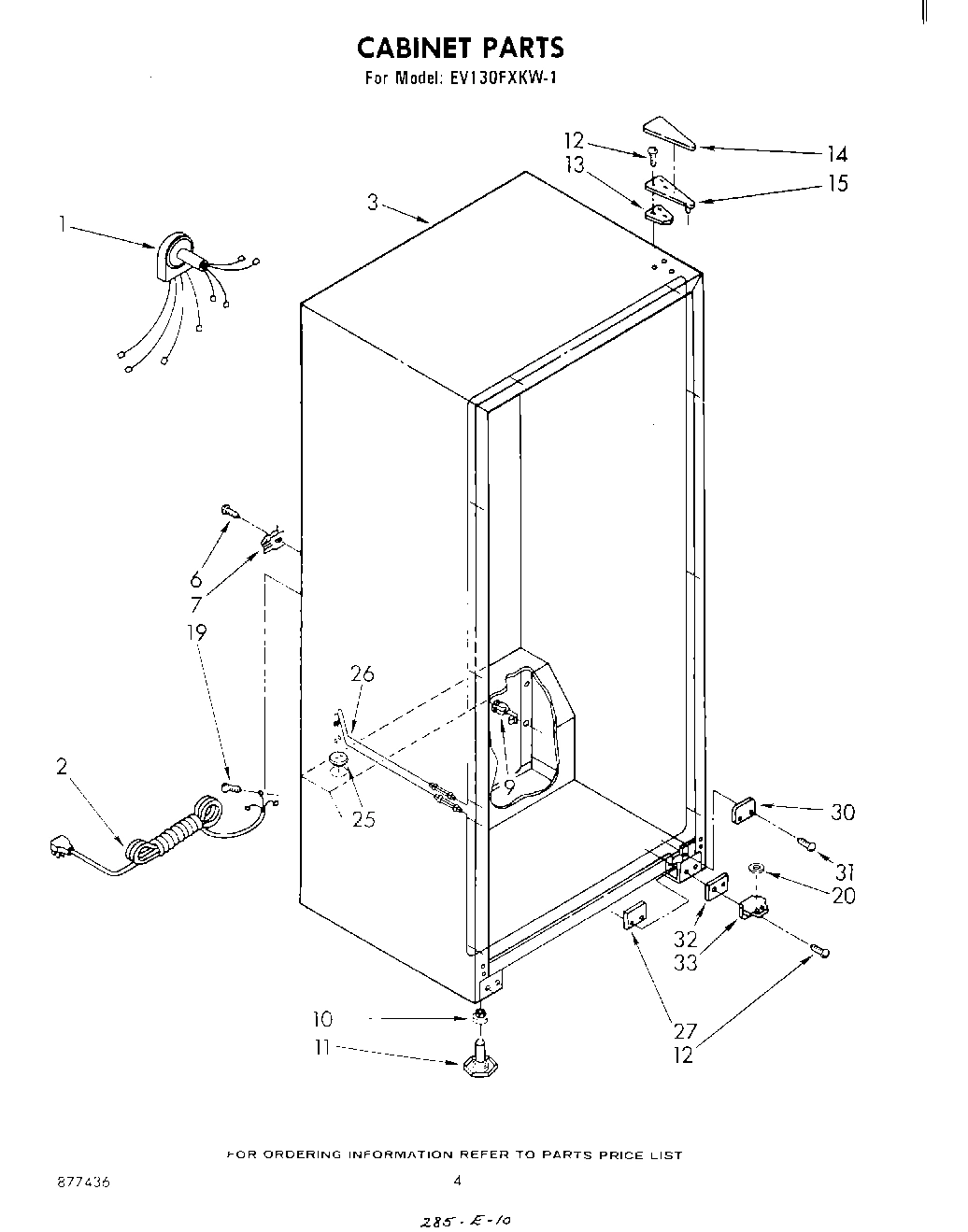

Cabinet (Not A Serviceable Part)
Cabinet (Not A Serviceable Part) WPL ARI55716A6 Contact Us For Availability
View on Model
3
Bumper (2)
Bumper (2) WPL 941879 Contact Us For Availability
View on Model
4
Cap, Hinge Sleeve (2)
Cap, Hinge Sleeve (2) WPL 509929 Contact Us For Availability
View on Model
5
Tube Clamp
Tube Clamp WPL 510716 Contact Us For Availability
View on Model
6

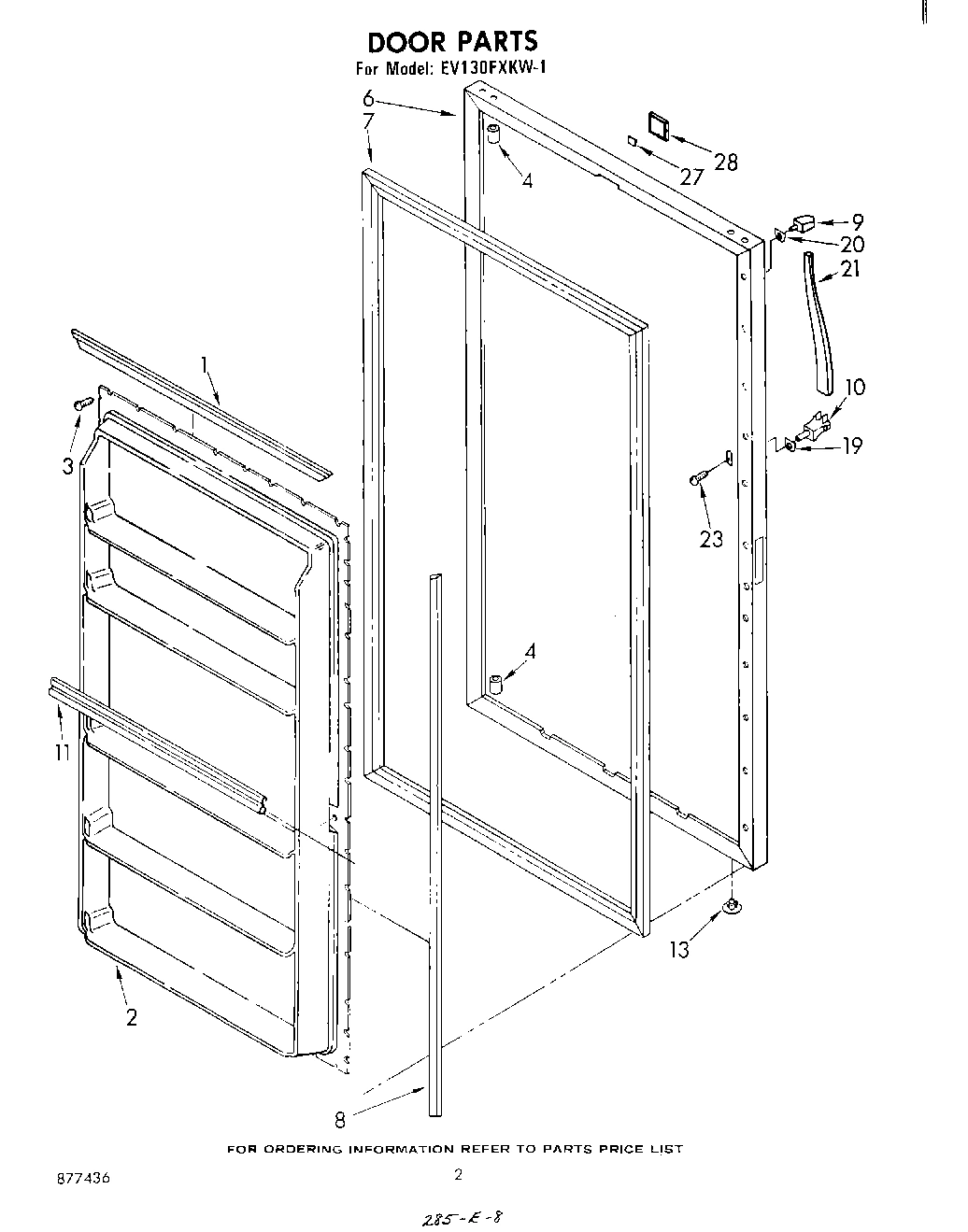

Door, Exterior
Door, Exterior WPL 941819 Contact Us For Availability
View on Model
7
dampener
dampener WPL 938368 Contact Us For Availability
View on Model
7
Gasket, Magnetic
Gasket, Magnetic WPL 942691 Contact Us For Availability
View on Model
7
Clamp
Clamp WPL 939009 Contact Us For Availability
View on Model
8
Strap
Strap WPL 549342 Contact Us For Availability
View on Model
8
Retainer, Gasket (Side) (2)
Retainer, Gasket (Side) (2) WPL 941841 Contact Us For Availability
View on Model
9
Terminal Cover
Terminal Cover WPL 549336 Contact Us For Availability
View on Model
9
End, Handle
End, Handle WPL 982948 Contact Us For Availability
View on Model
9
Bushing, Strain Relief
Bushing, Strain Relief WPL 544108 Contact Us For Availability
View on Model
10
Overload Spring
Overload Spring WPL 549086 Contact Us For Availability
View on Model
10
End, Handle
End, Handle WPL 982947 Contact Us For Availability
View on Model
10
Grommet (4)
Grommet (4) WPL 940113 Contact Us For Availability
View on Model
11
Overload
Overload WPL 941587 Contact Us For Availability
View on Model
11
Trim, Door Shelf (4)
Trim, Door Shelf (4) WPL 941774 Contact Us For Availability
View on Model
12
clip (4)
clip (4) WPL 596712 Contact Us For Availability
View on Model
12
Screw (Repair)
Screw (Repair) WPL 488949 Contact Us For Availability
View on Model
13
slotted washer (4)
slotted washer (4) WPL 992950 Contact Us For Availability
View on Model
13
Hole Plug (White)
Hole Plug (White) WPL 534927 Contact Us For Availability
View on Model
13
Shim, Top Hinge
Shim, Top Hinge WPL 836151 Contact Us For Availability
View on Model
13
Shim
Shim WPL 836192 Contact Us For Availability
View on Model
14
Grommet (4)
Grommet (4) WPL 646499 Contact Us For Availability
View on Model
15
Hinge & Shim (Top)
Hinge & Shim (Top) WPL 842038 Contact Us For Availability
View on Model
17
support grommet (2)
support grommet (2) WPL 937000 Contact Us For Availability
View on Model
18
Header Clamp Plate (2)
Header Clamp Plate (2) WPL 510614 Contact Us For Availability
View on Model
19
Clip, Thermostat
Clip, Thermostat WPL 510754 Contact Us For Availability
View on Model
19
Shim, Handle End
Shim, Handle End WPL 941817 Contact Us For Availability
View on Model
19
Screw, 8-32 x 3/8
Screw, 8-32 x 3/8 WPL 488474 Contact Us For Availability
View on Model
20
Condenser Bracket (2)
Condenser Bracket (2) WPL 510721 Contact Us For Availability
View on Model
20
Shim, Handle End
Shim, Handle End WPL 941818 Contact Us For Availability
View on Model
20
Repair, 1/16
Repair, 1/16 WPL 587576 Contact Us For Availability
View on Model
21
Handle, Center
Handle, Center WPL 982978 Contact Us For Availability
View on Model
22
Strap, Tube (3)
Strap, Tube (3) WPL 851095 Contact Us For Availability
View on Model
23
Screw, 8-32 x 7/16 (3)
Screw, 8-32 x 7/16 (3) WPL 488054 Contact Us For Availability
View on Model
23
Screw
Screw WPL 488818 Contact Us For Availability
View on Model
24
Shim, Thermostat Plate
Shim, Thermostat Plate WPL 987316 Contact Us For Availability
View on Model
25
Clip, Condenser Mounting (2)
Clip, Condenser Mounting (2) WPL 935788 Contact Us For Availability
View on Model
25
Grommet, Wiring
Grommet, Wiring WPL 940172 Contact Us For Availability
View on Model
26
Restrictor Sleeve
Restrictor Sleeve WPL 510446 Contact Us For Availability
View on Model
26
Heater, Stile
Heater, Stile WPL 941802 Contact Us For Availability
View on Model
27
Relay
Relay WPL 989646 Contact Us For Availability
View on Model
27
Relay (Alternate)
Relay (Alternate) WPL 989647 Contact Us For Availability
View on Model
27
Tape Strip
Tape Strip WPL 991259 Contact Us For Availability
View on Model
27
Tap Plate
Tap Plate WPL 935743 Contact Us For Availability
View on Model
28
KIT, FOAM SLAB (30`` X 32 1/2`` X 1 1/2``)
KIT, FOAM SLAB (30`` X 32 1/2`` X 1 1/2``) WPL 876029 Contact Us For Availability
View on Model
28
Compressor (Also Order 482331 Installation Ki
Compressor (Also Order 482331 Installation Ki WPL 482055 Contact Us For Availability
View on Model
28
Transformer, Stepdown (230-115 Volt)
Transformer, Stepdown (230-115 Volt) WPL 515393 Contact Us For Availability
View on Model
28
How To Freeze Booklet
How To Freeze Booklet WPL 656493 Contact Us For Availability
View on Model
28
Enamel, Black (1 Qt. Uncut)
Enamel, Black (1 Qt. Uncut) WPL 799340 Contact Us For Availability
View on Model
28
Thinner, Blend (1 Gal.)
Thinner, Blend (1 Gal.) WPL 799351 Contact Us For Availability
View on Model
28
Kit, Porcelain Repair
Kit, Porcelain Repair WPL 799832 Contact Us For Availability
View on Model
28
KIT, EVAPORATOR REPAIR (ALUMINUM EPOXY)
KIT, EVAPORATOR REPAIR (ALUMINUM EPOXY) WPL 799833 Contact Us For Availability
View on Model
28
List, Parts
List, Parts WPL 877436 Contact Us For Availability
View on Model
28
Tech Sheet
Tech Sheet WPL 941542 Contact Us For Availability
View on Model
28
Guide, Use & Care
Guide, Use & Care WPL 942659 Contact Us For Availability
View on Model
28
Energy Guide
Energy Guide WPL 942661 Contact Us For Availability
View on Model
28
Nameplate
Nameplate WPL 945108 Contact Us For Availability
View on Model
30
Clamp
Clamp WPL 547637 Contact Us For Availability
View on Model
30
Rail Cover, Tube Entry (White)
Rail Cover, Tube Entry (White) WPL 935707 Contact Us For Availability
View on Model
30
Rail Cover, Tube Entry (Almond)
Rail Cover, Tube Entry (Almond) WPL 935711 Contact Us For Availability
View on Model
31

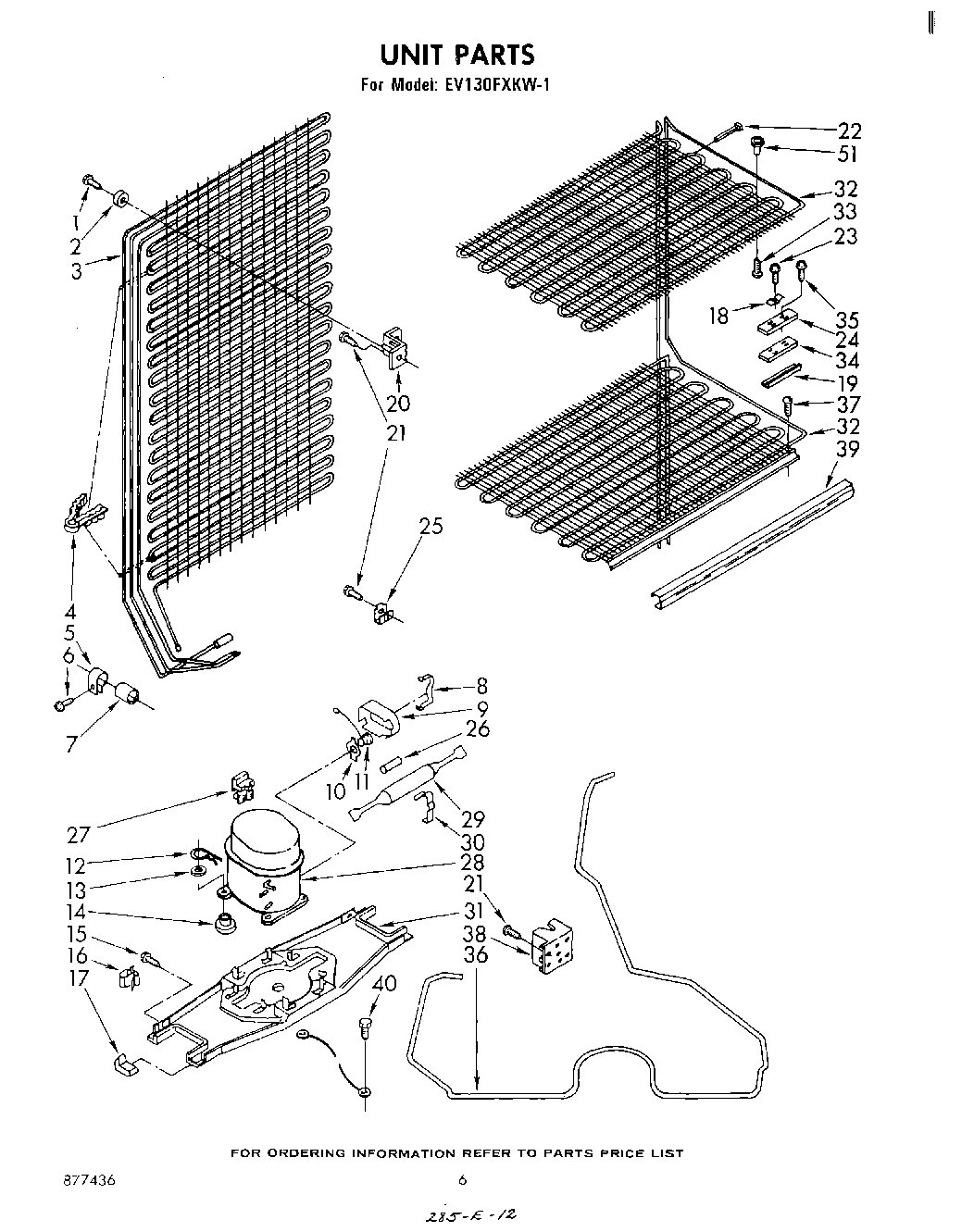

Unit, Frame
Unit, Frame WPL 935779 Contact Us For Availability
View on Model
31
Screw
Screw WPL 488895 Contact Us For Availability
View on Model
32

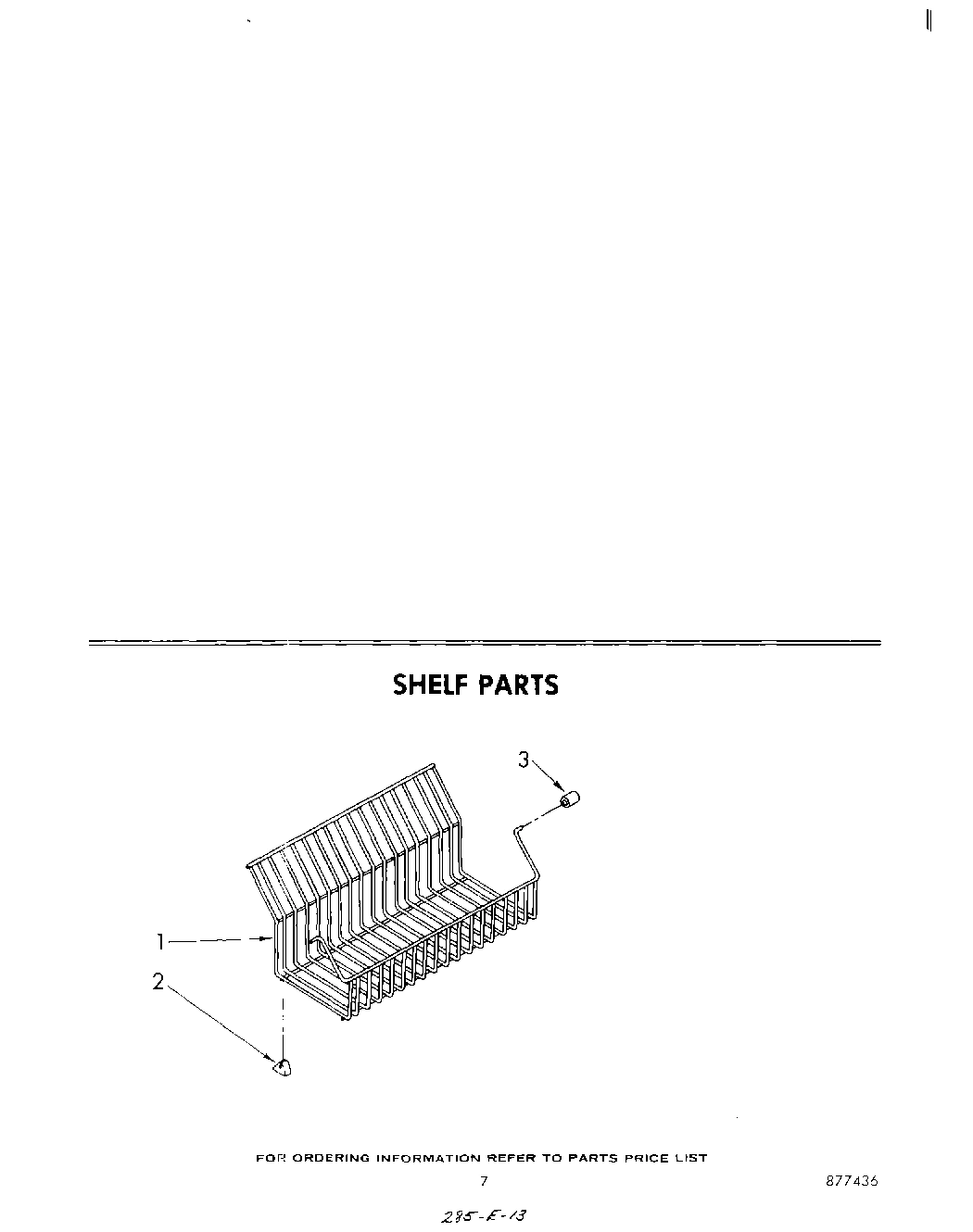

Evaporator Shelves (Shelf, Top)
Evaporator Shelves (Shelf, Top) WPL 941823 Contact Us For Availability
View on Model
32
Evaporator Shelves (Shelf, 3rd)
Evaporator Shelves (Shelf, 3rd) WPL 941826 Contact Us For Availability
View on Model
32
Evaporator Shelves (Shelf, Bottom)
Evaporator Shelves (Shelf, Bottom) WPL 941829 Contact Us For Availability
View on Model
32
Evaporator Shelves (Shelf, 2nd)
Evaporator Shelves (Shelf, 2nd) WPL 941834 Contact Us For Availability
View on Model
32
Shim, Bottom Hinge
Shim, Bottom Hinge WPL 935737 Contact Us For Availability
View on Model
33
Butt, Hinge (Bottom R.H.)
Butt, Hinge (Bottom R.H.) WPL 943668 Contact Us For Availability
View on Model
34
Plate, Thermostat
Plate, Thermostat WPL 851289 Contact Us For Availability
View on Model
35
Screw, 8-32 x 5/8 (2)
Screw, 8-32 x 5/8 (2) WPL 488436 Contact Us For Availability
View on Model
36
Heat Exchanger
Heat Exchanger WPL 940195 Contact Us For Availability
View on Model
38
Box, Junction
Box, Junction WPL 937068 Contact Us For Availability
View on Model
39
Trim, Shelf Front
Trim, Shelf Front WPL 941795 Contact Us For Availability
View on Model
51
VALVE, ACCESS (5/8``)
VALVE, ACCESS (5/8``) WPL 978029 Contact Us For Availability
View on Model
51
Start Kit
Start Kit WPL 482278 Contact Us For Availability
View on Model
51
Spacer (3)
Spacer (3) WPL 941842 Contact Us For Availability
View on Model
51
VALVE, ACCESS (1/2``)
VALVE, ACCESS (1/2``) WPL 978028 Contact Us For Availability
View on Model
