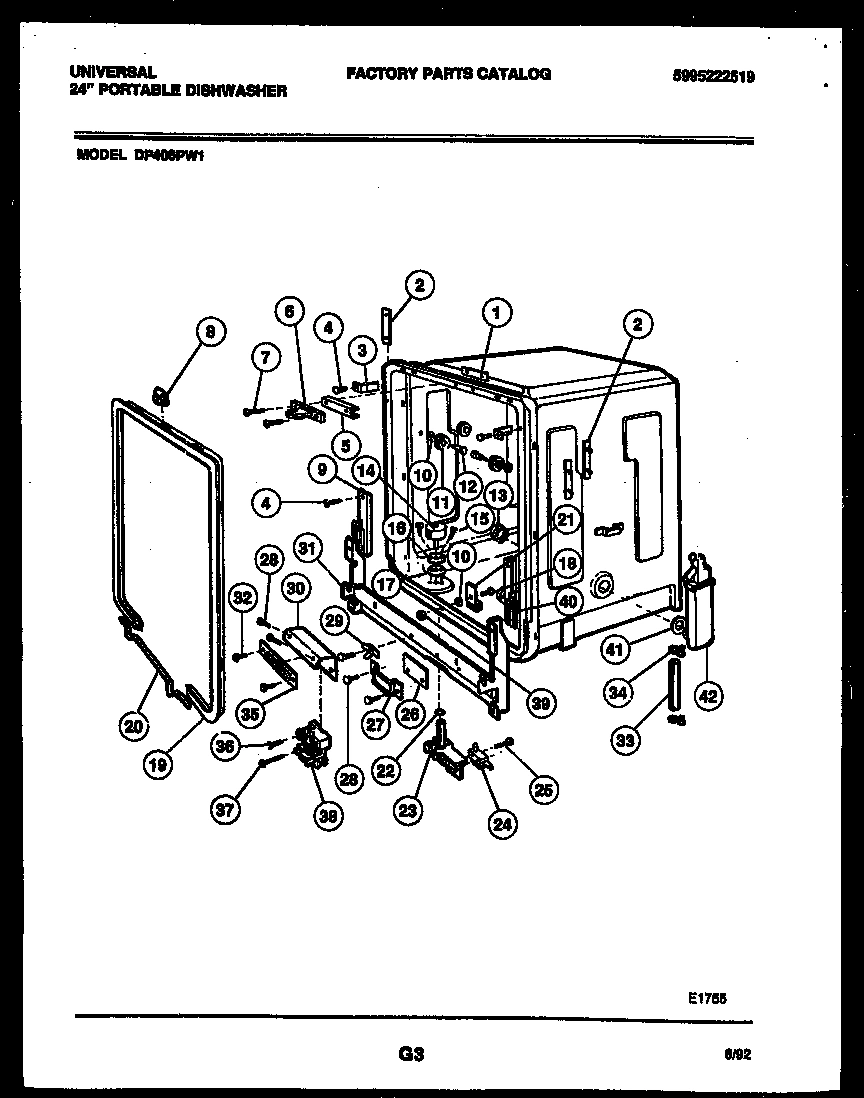

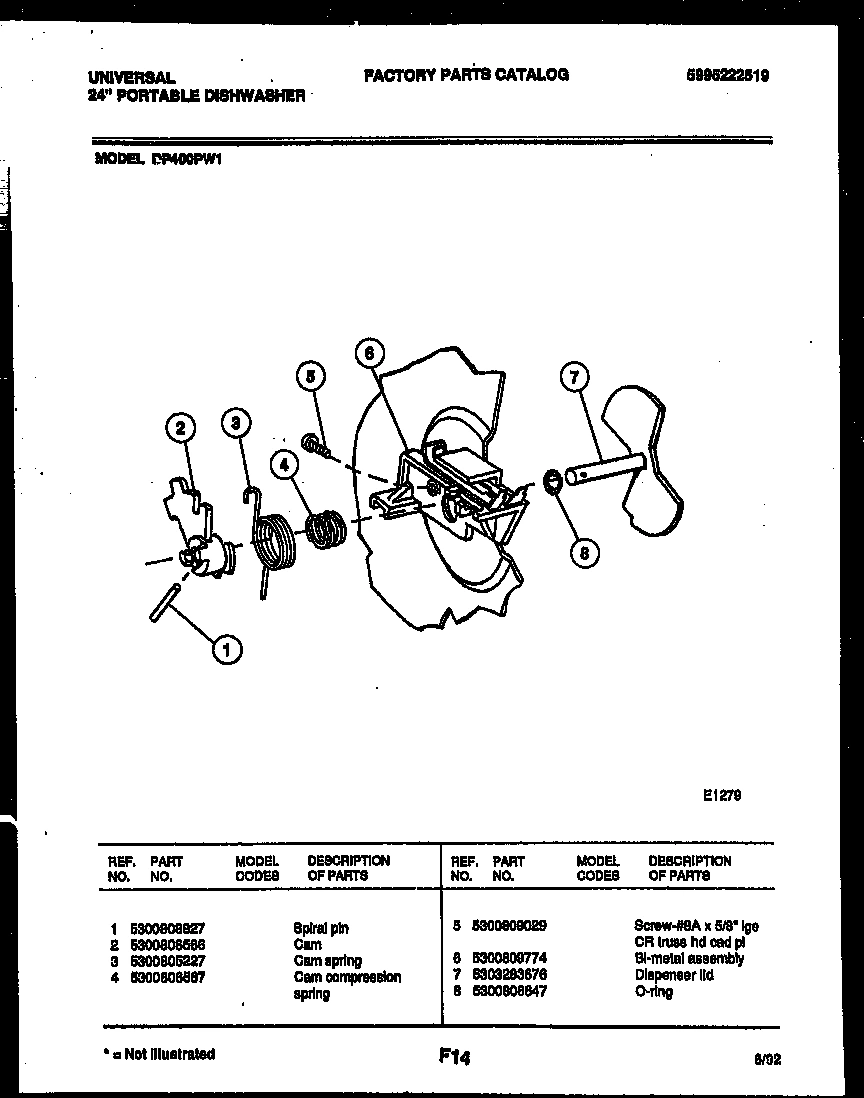

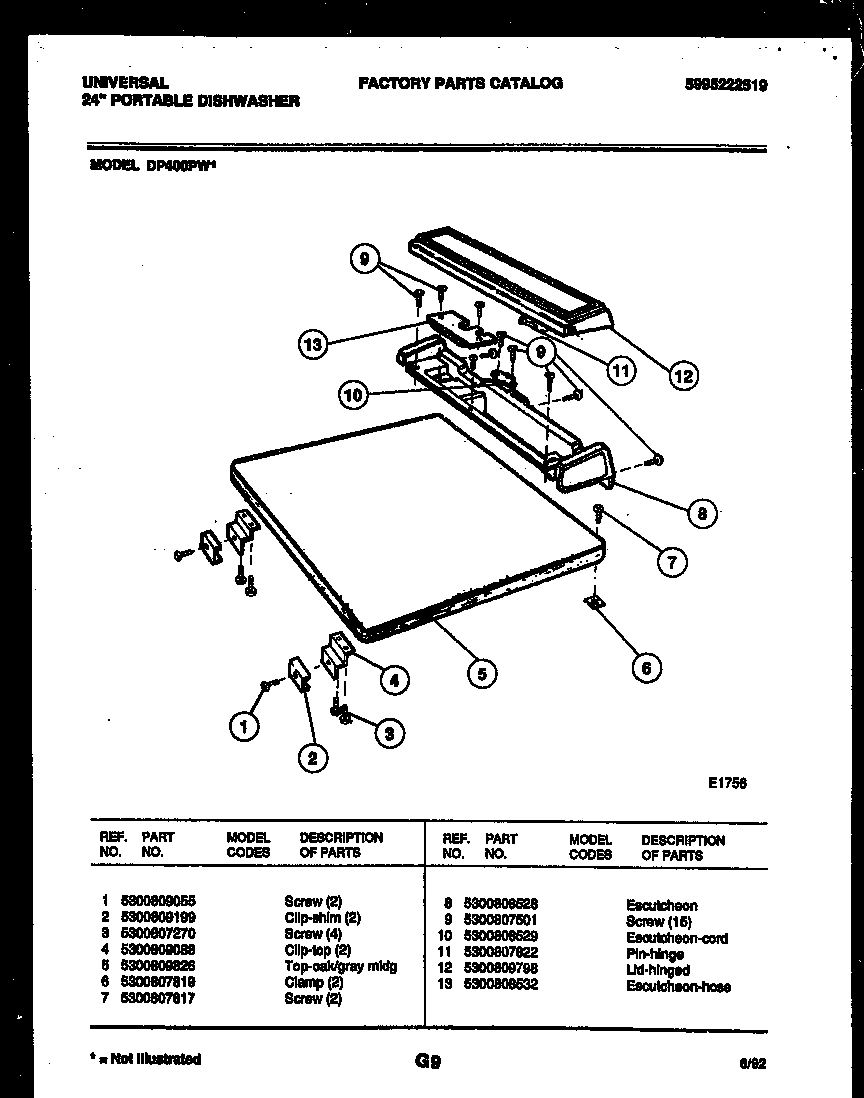

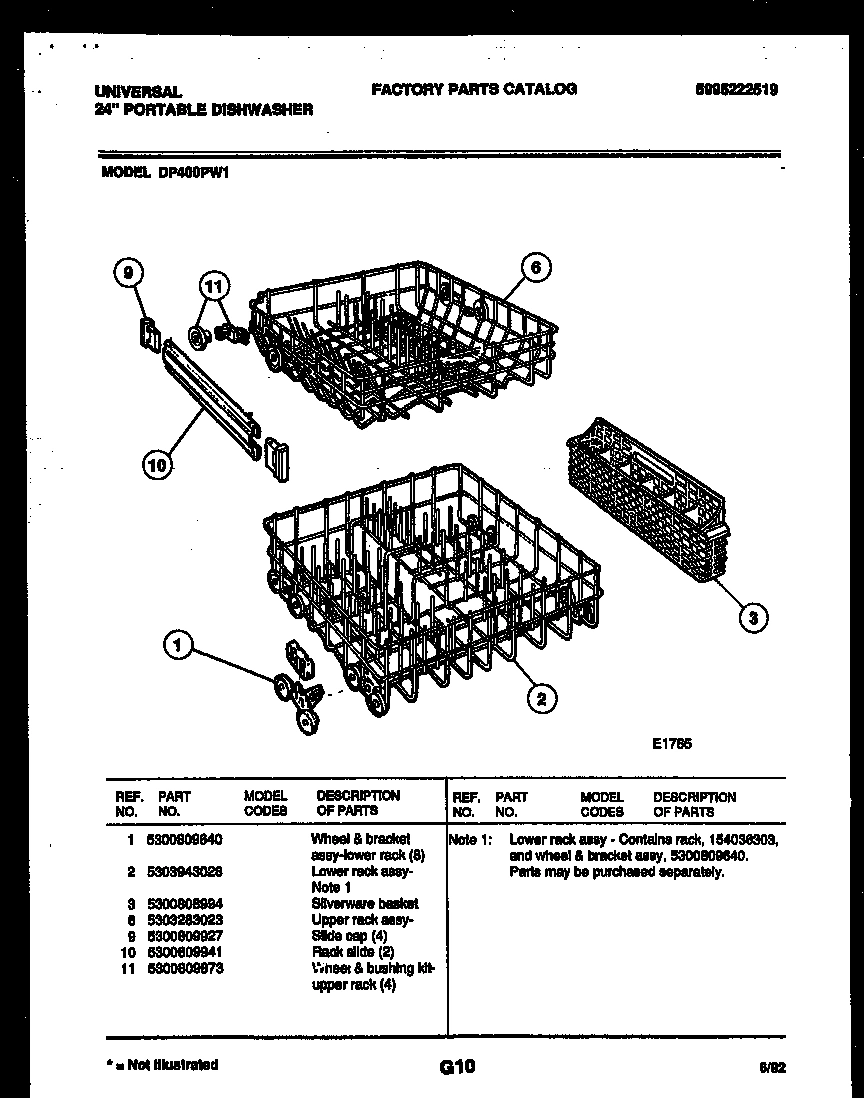

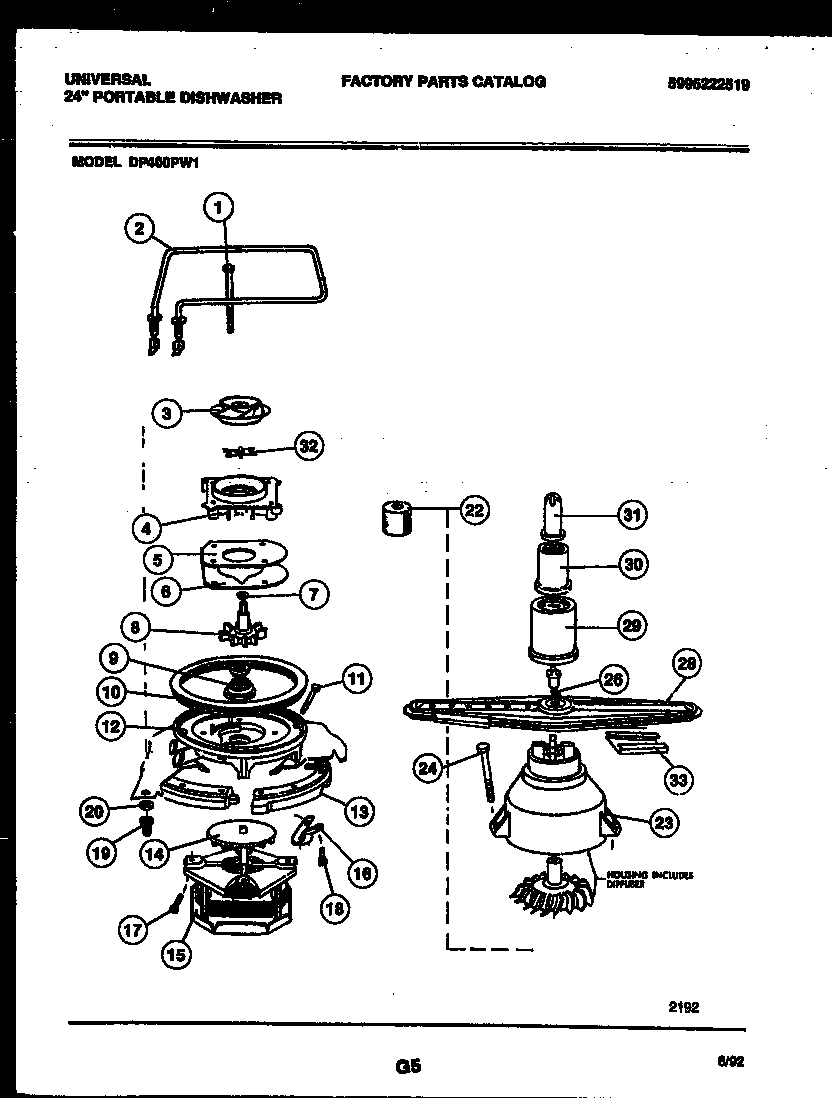

Model Electrolux DP400PW1 DISHWASHER – Common Parts & Diagrams

1
WCI  5300806353
WCI 5300806353 WCI 5300806353 Contact Us For Availability
View on Model
1
PLATE - TAPPING
PLATE - TAPPING WCI 5300808868 Contact Us For Availability
View on Model
1
SCREW (2)
SCREW (2) WCI 5300809055 Contact Us For Availability
View on Model
2
PLATE-TAPPING (6)
PLATE-TAPPING (6) WCI 5300807038 Contact Us For Availability
View on Model
2
WCI  5300809060
WCI 5300809060 WCI 5300809060 Contact Us For Availability
View on Model
2
WCI  5300809199
WCI 5300809199 WCI 5300809199 Contact Us For Availability
View on Model
2
LOWER RACK ASSY-(LOWER RACK ASSY - CONTAINS R
LOWER RACK ASSY-(LOWER RACK ASSY - CONTAINS R WCI 5303943028 Contact Us For Availability
View on Model
3
PAD-TUB (2)
PAD-TUB (2) WCI 5300807454 Contact Us For Availability
View on Model
3
SCREW (4)
SCREW (4) WCI 5300807270 Contact Us For Availability
View on Model
4
SCREW
SCREW WCI 5300806539 Contact Us For Availability
View on Model
4
WCI  5300809921
WCI 5300809921 WCI 5300809921 Contact Us For Availability
View on Model
4
CLIP-TOP (2)
CLIP-TOP (2) WCI 5300809088 Contact Us For Availability
View on Model
5
SCREW-8A X 5/8`` LGE CR TRUSS HD CAD PL
SCREW-8A X 5/8`` LGE CR TRUSS HD CAD PL WCI 5300809029 Contact Us For Availability
View on Model
5
SHIM - STRIKE
SHIM - STRIKE WCI 5300809214 Contact Us For Availability
View on Model
5
WCI  5300807884
WCI 5300807884 WCI 5300807884 Contact Us For Availability
View on Model
5
WCI  5300809826
WCI 5300809826 WCI 5300809826 Contact Us For Availability
View on Model
6
STRIKE - DOOR
STRIKE - DOOR WCI 5300807015 Contact Us For Availability
View on Model
6
BI-METAL ASSEMBLY
BI-METAL ASSEMBLY WCI 5300809774 Contact Us For Availability
View on Model
6
WCI  5300807819
WCI 5300807819 WCI 5300807819 Contact Us For Availability
View on Model
6
WCI  5303283023
WCI 5303283023 WCI 5303283023 Contact Us For Availability
View on Model
7
DISPENSER LID
DISPENSER LID WCI 5303283676 Contact Us For Availability
View on Model
7
WCI  5300806521
WCI 5300806521 WCI 5300806521 Contact Us For Availability
View on Model
7
WCI  5300807817
WCI 5300807817 WCI 5300807817 Contact Us For Availability
View on Model
8
PUMP IMPELLER KIT-INCLUDES 3, 7, 9, & 32
PUMP IMPELLER KIT-INCLUDES 3, 7, 9, & 32 WCI 5300809910 Contact Us For Availability
View on Model
8
WCI  5300806647
WCI 5300806647 WCI 5300806647 Contact Us For Availability
View on Model
8
WCI  5300805763
WCI 5300805763 WCI 5300805763 Contact Us For Availability
View on Model
8
WCI  5300808528
WCI 5300808528 WCI 5300808528 Contact Us For Availability
View on Model
9
WCI  5300803903
WCI 5300803903 WCI 5300803903 Contact Us For Availability
View on Model
9
WCI  5300807470
WCI 5300807470 WCI 5300807470 Contact Us For Availability
View on Model
9
SCREW (15)
SCREW (15) WCI 5300807501 Contact Us For Availability
View on Model
10
WCI  5300809008
WCI 5300809008 WCI 5300809008 Contact Us For Availability
View on Model
10
WASHER
WASHER WCI 5300809044 Contact Us For Availability
View on Model
10
WCI  5300808529
WCI 5300808529 WCI 5300808529 Contact Us For Availability
View on Model
10
RACK SLIDE (2)
RACK SLIDE (2) WCI 5300809941 Contact Us For Availability
View on Model
11
SCREW 10 X 1 (8)
SCREW 10 X 1 (8) WCI 5300807268 Contact Us For Availability
View on Model
11
WCI  5300807822
WCI 5300807822 WCI 5300807822 Contact Us For Availability
View on Model
11
WHEEL & BUSHING KIT-UPPER RACK (4)
WHEEL & BUSHING KIT-UPPER RACK (4) WCI 5300809873 Contact Us For Availability
View on Model
12
WCI  5300808564
WCI 5300808564 WCI 5300808564 Contact Us For Availability
View on Model
12
WCI  5300809919
WCI 5300809919 WCI 5300809919 Contact Us For Availability
View on Model
12
WCI  5300809798
WCI 5300809798 WCI 5300809798 Contact Us For Availability
View on Model
13
WCI  5300805669
WCI 5300805669 WCI 5300805669 Contact Us For Availability
View on Model
13
WCI  5300807712
WCI 5300807712 WCI 5300807712 Contact Us For Availability
View on Model
13
WCI  5300808532
WCI 5300808532 WCI 5300808532 Contact Us For Availability
View on Model
14
WCI  5300809366
WCI 5300809366 WCI 5300809366 Contact Us For Availability
View on Model
14
WCI  5300809861
WCI 5300809861 WCI 5300809861 Contact Us For Availability
View on Model
15
MOTOR ASSY
MOTOR ASSY WCI 5300809985 Contact Us For Availability
View on Model
16
PLATE - FLOAT
PLATE - FLOAT WCI 5300808064 Contact Us For Availability
View on Model
17
GASKET - FLOAT
GASKET - FLOAT WCI 5300808063 Contact Us For Availability
View on Model
17
SCREW-10 X 1`` (4)
SCREW-10 X 1`` (4) WCI 5300809022 Contact Us For Availability
View on Model
18
SCREW
SCREW WCI 5300803319 Contact Us For Availability
View on Model
19
WCI  5300809035
WCI 5300809035 WCI 5300809035 Contact Us For Availability
View on Model
20
WCI 5300806833 No Longer Available
View on Model
20
WCI  5300809320
WCI 5300809320 WCI 5300809320 Contact Us For Availability
View on Model
21
CLIP
CLIP WCI 5300808115 Contact Us For Availability
View on Model
22
WCI  5300807759
WCI 5300807759 WCI 5300807759 Contact Us For Availability
View on Model
22
WCI  5300803923
WCI 5300803923 WCI 5300803923 Contact Us For Availability
View on Model
23
FLOAT SWITCH KIT (INCLUDES 14, 16, 17, 22, 24
FLOAT SWITCH KIT (INCLUDES 14, 16, 17, 22, 24 WCI 5300809859 Contact Us For Availability
View on Model
23
IMPELLER HOUSING KIT
IMPELLER HOUSING KIT WCI 5300809953 Contact Us For Availability
View on Model
24
SWITCH - FLOAT
SWITCH - FLOAT WCI 5300809863 Contact Us For Availability
View on Model
24
SCREW-10 X 1 3/4`` (4)
SCREW-10 X 1 3/4`` (4) WCI 5300807359 Contact Us For Availability
View on Model
25
SCREW
SCREW WCI 5300809864 Contact Us For Availability
View on Model
26
WCI  5300809144
WCI 5300809144 WCI 5300809144 Contact Us For Availability
View on Model
26
WCI  5300809018
WCI 5300809018 WCI 5300809018 Contact Us For Availability
View on Model
27
CLAMP - WIRE
CLAMP - WIRE WCI 5300806723 Contact Us For Availability
View on Model
28
WCI  5300809954
WCI 5300809954 WCI 5300809954 Contact Us For Availability
View on Model
29
TERMINAL GROUND
TERMINAL GROUND WCI 5300807213 Contact Us For Availability
View on Model
29
WCI  5300808178
WCI 5300808178 WCI 5300808178 Contact Us For Availability
View on Model
30
BRACKET
BRACKET WCI 5300807849 Contact Us For Availability
View on Model
30
WCI  5300808179
WCI 5300808179 WCI 5300808179 Contact Us For Availability
View on Model
31
WCI  5300808739
WCI 5300808739 WCI 5300808739 Contact Us For Availability
View on Model
31
WCI  5300808180
WCI 5300808180 WCI 5300808180 Contact Us For Availability
View on Model
33
TUBING-WATER-INCLUDES 34
TUBING-WATER-INCLUDES 34 WCI 5300807891 Contact Us For Availability
View on Model
33
WCI  5300809938
WCI 5300809938 WCI 5300809938 Contact Us For Availability
View on Model
34
WCI  5300807813
WCI 5300807813 WCI 5300807813 Contact Us For Availability
View on Model
35
TERMINAL BLOCK
TERMINAL BLOCK WCI 5300809830 Contact Us For Availability
View on Model
36
SCREW
SCREW WCI 3018140 Contact Us For Availability
View on Model
37
SCREW
SCREW WCI 3018141 Contact Us For Availability
View on Model
38
RELAY - MOTOR
RELAY - MOTOR WCI 5300805255 Contact Us For Availability
View on Model
39
WCI  5300803346
WCI 5300803346 WCI 5300803346 Contact Us For Availability
View on Model
40
WCI  5300807471
WCI 5300807471 WCI 5300807471 Contact Us For Availability
View on Model
41
GASKET-INLET
GASKET-INLET WCI 5300803573 Contact Us For Availability
View on Model
42
INLET WATER
INLET WATER WCI 5300806470 Contact Us For Availability
View on Model
