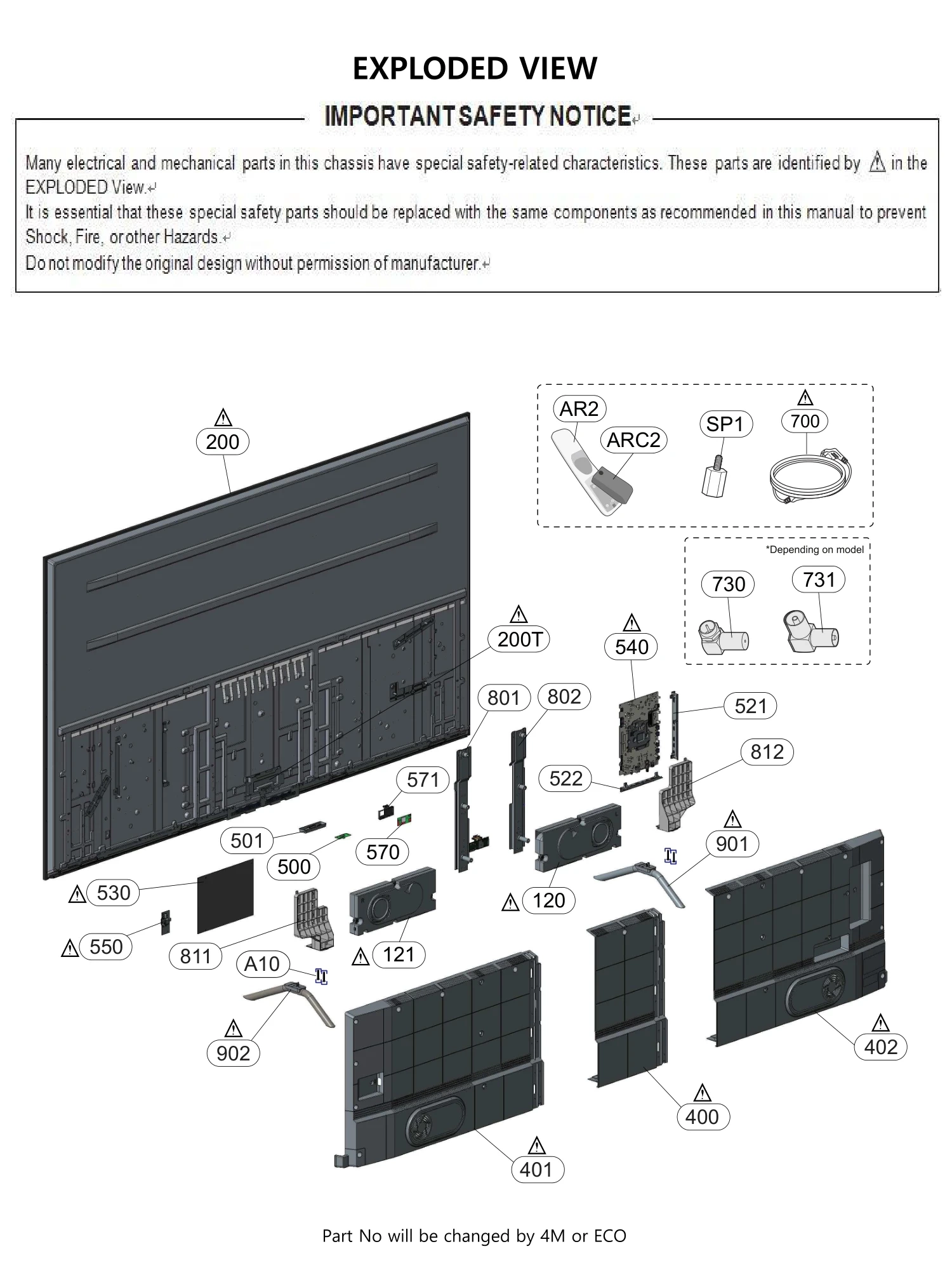

Model LG 98UT9000PUA – Common Parts & Diagrams

120
Speaker Assembly,Outsourcing
Speaker Assembly,Outsourcing LGE COV37875601 Contact Us For Availability
View on Model
121
Speaker Assembly,Outsourcing
Speaker Assembly,Outsourcing LGE COV37875501 Contact Us For Availability
View on Model
200T
Time Control,Outsourcing
Time Control,Outsourcing LGE COV37851201 Contact Us For Availability
View on Model
401
Cover Assembly,Outsourcing
Cover Assembly,Outsourcing LGE COV37883301 Contact Us For Availability
View on Model
402
Cover Assembly,Outsourcing
Cover Assembly,Outsourcing LGE COV37883509 Contact Us For Availability
View on Model
500
PCB Assembly,Sub,Outsourcing
PCB Assembly,Sub,Outsourcing LGE COV37876101 Contact Us For Availability
View on Model
501
Indicator,Outsourcing
Indicator,Outsourcing LGE COV37884001 Contact Us For Availability
View on Model
521
Cover Assembly,Outsourcing
Cover Assembly,Outsourcing LGE COV37883701 Contact Us For Availability
View on Model
522
Cover Assembly,Outsourcing
Cover Assembly,Outsourcing LGE COV37883801 Contact Us For Availability
View on Model
530
Power Supply Assembly,Outsourcing
Power Supply Assembly,Outsourcing LGE COV38086601 Contact Us For Availability
View on Model
540
Mainboard,BPR Total Assembly,SVC
Mainboard,BPR Total Assembly,SVC LGE EBU67997201 Contact Us For Availability
View on Model
550
PCB Assembly,Sub,Outsourcing
PCB Assembly,Sub,Outsourcing LGE COV38086801 Contact Us For Availability
View on Model
571
Bracket,Outsourcing
Bracket,Outsourcing LGE COV37884101 Contact Us For Availability
View on Model
700
Power Cord,Outsourcing
Power Cord,Outsourcing LGE COV37875301 Contact Us For Availability
View on Model
730
Adapter,Outsourcing
Adapter,Outsourcing LGE COV37874901 Contact Us For Availability
View on Model
801
Bracket Assembly,Outsourcing
Bracket Assembly,Outsourcing LGE COV37883901 Contact Us For Availability
View on Model
802
Bracket Assembly,Outsourcing
Bracket Assembly,Outsourcing LGE COV37883902 Contact Us For Availability
View on Model
811
Bracket Assembly,Outsourcing
Bracket Assembly,Outsourcing LGE COV37884601 Contact Us For Availability
View on Model
812
Bracket Assembly,Outsourcing
Bracket Assembly,Outsourcing LGE COV37884602 Contact Us For Availability
View on Model
901
Base Assembly,Outsourcing
Base Assembly,Outsourcing LGE COV37883601 Contact Us For Availability
View on Model
902
Base Assembly,Outsourcing
Base Assembly,Outsourcing LGE COV37883602 Contact Us For Availability
View on Model
AR2
Remote Controller Assembly
Remote Controller Assembly LGE AKB76045002 Contact Us For Availability
View on Model

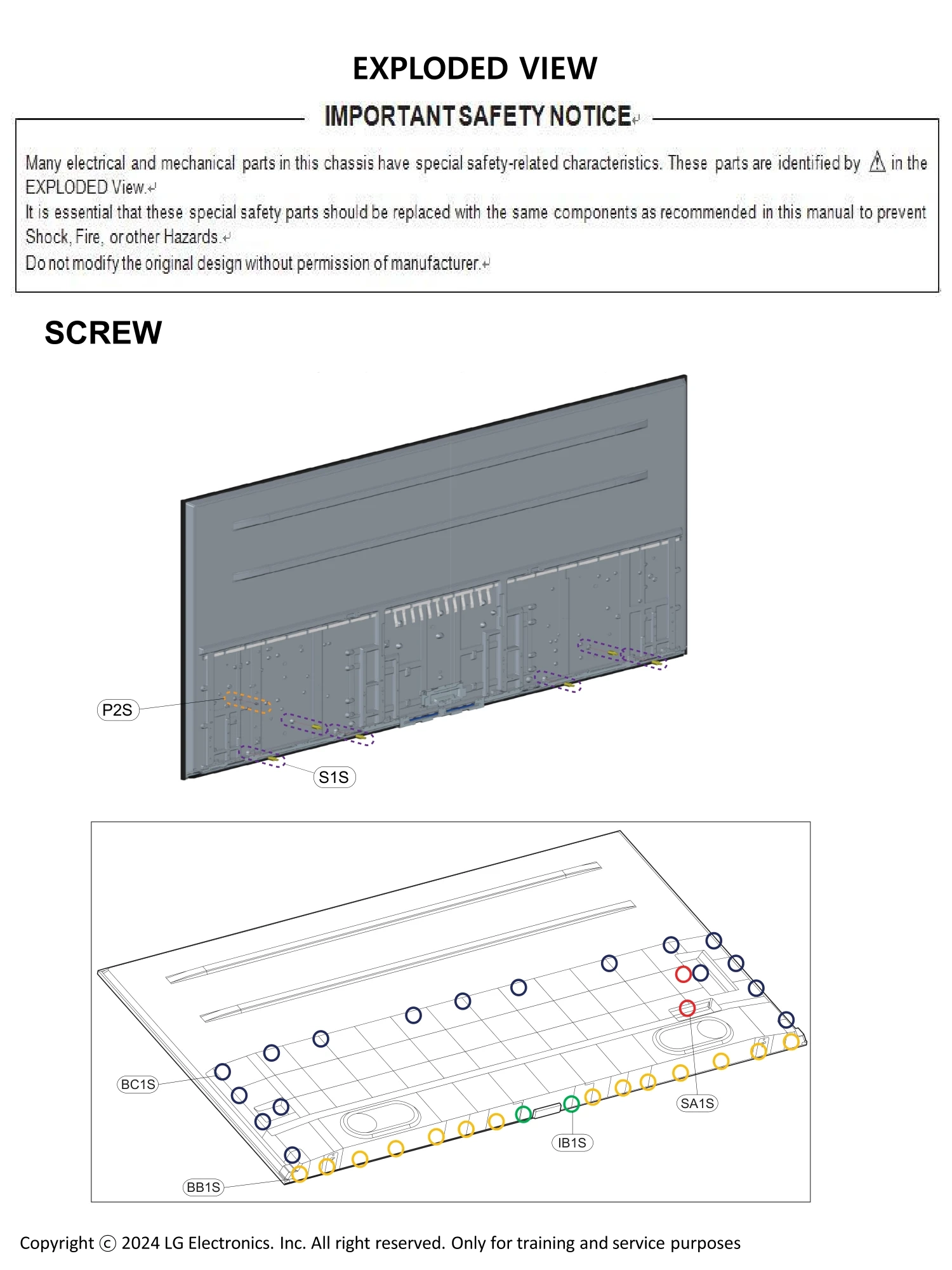

BB1S
Screw Assembly,Outsourcing
Screw Assembly,Outsourcing LGE COV37883103 Contact Us For Availability
View on Model
BC1S
Screw Assembly,Outsourcing
Screw Assembly,Outsourcing LGE COV37883102 Contact Us For Availability
View on Model
HS1
HARNESS,Outsourcing
HARNESS,Outsourcing LGE COV37875701 Contact Us For Availability
View on Model
HTP1
FFC Cable,Outsourcing
FFC Cable,Outsourcing LGE COV38087101 Contact Us For Availability
View on Model
HW1
FFC Cable,Outsourcing
FFC Cable,Outsourcing LGE COV37875801 Contact Us For Availability
View on Model
IB1S
Screw Assembly,Outsourcing
Screw Assembly,Outsourcing LGE COV37883104 Contact Us For Availability
View on Model
LV1
FFC Cable,Outsourcing
FFC Cable,Outsourcing LGE COV37875901 Contact Us For Availability
View on Model
LV2
FFC Cable,Outsourcing
FFC Cable,Outsourcing LGE COV37876001 Contact Us For Availability
View on Model
P2S
Screw Assembly,Outsourcing
Screw Assembly,Outsourcing LGE COV37883112 Contact Us For Availability
View on Model
SA1S
Screw Assembly,Outsourcing
Screw Assembly,Outsourcing LGE COV37883105 Contact Us For Availability
View on Model
SP1
Spacer,Outsourcing
Spacer,Outsourcing LGE COV37883201 Contact Us For Availability
View on Model
