Model Electrolux 790.92413201 Electric Range (Kenmore 79092413201) – Common Parts & Diagrams

1

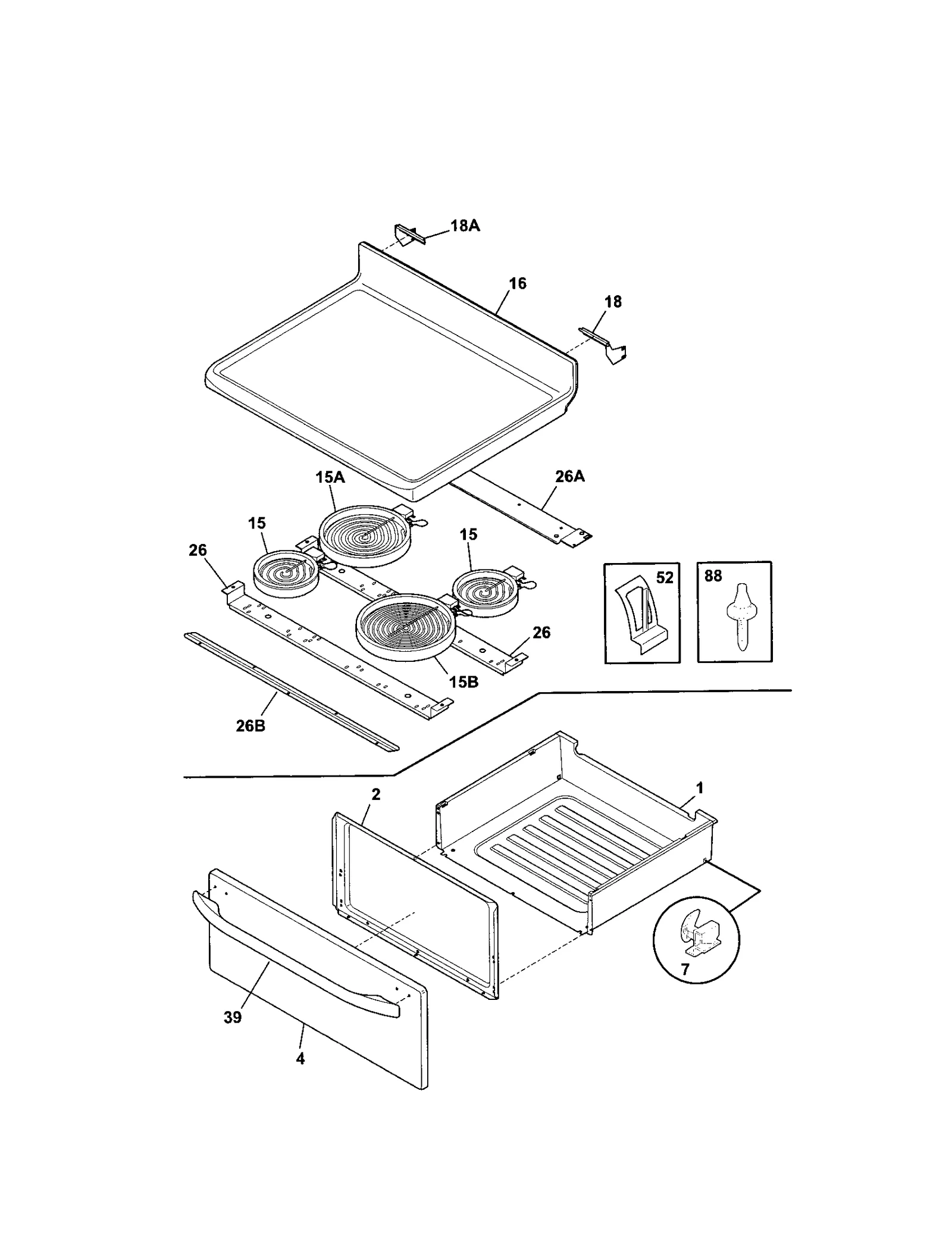

Range Storage Drawer Assembly
Range Storage Drawer Assembly WCI 316011503 Contact Us For Availability
View on Model
1

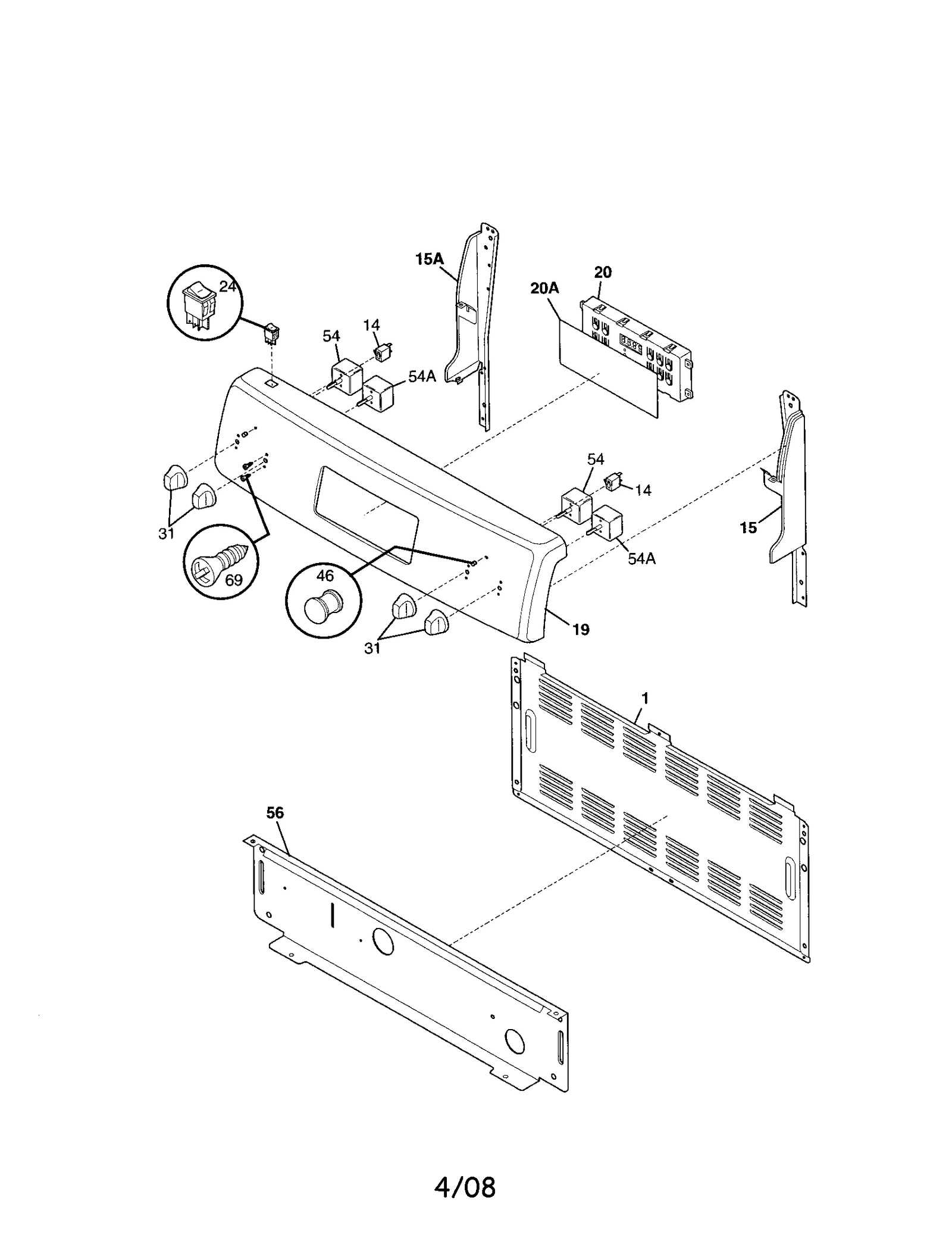

Range Control Panel Back Shield
Range Control Panel Back Shield WCI 316239900 Contact Us For Availability
View on Model
2
Range Storage Drawer Front Panel Liner
Range Storage Drawer Front Panel Liner WCI 316231500 Contact Us For Availability
View on Model
4

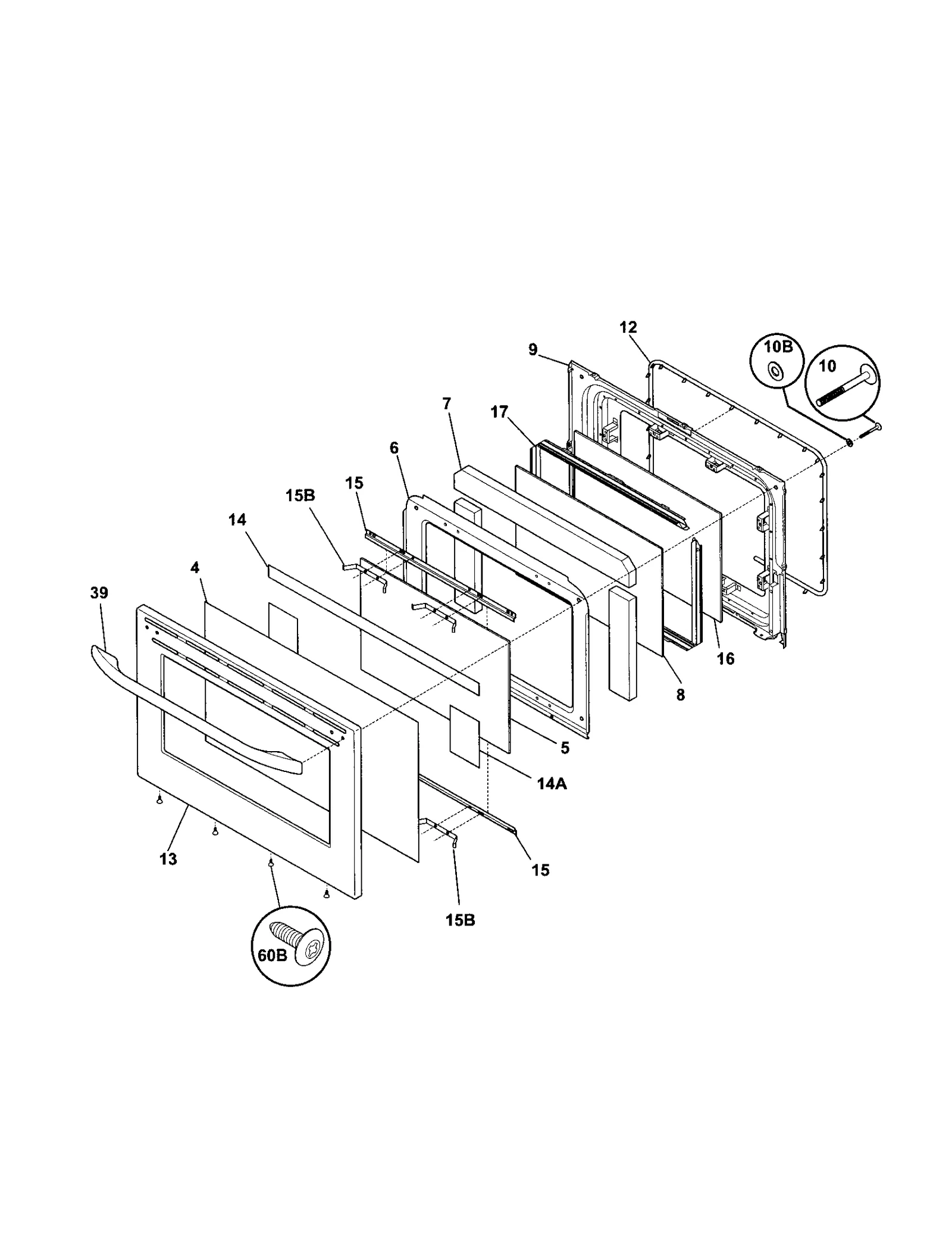

Range Oven Door Outer Panel
Range Oven Door Outer Panel WCI 316240000 Contact Us For Availability
View on Model
4
Panel
Panel WCI 316248800 Contact Us For Availability
View on Model
5
Range Leveling Leg
Range Leveling Leg WCI 316129200 Contact Us For Availability
View on Model
7
Range Oven Door Insulation
Range Oven Door Insulation WCI 316236700 Contact Us For Availability
View on Model
8

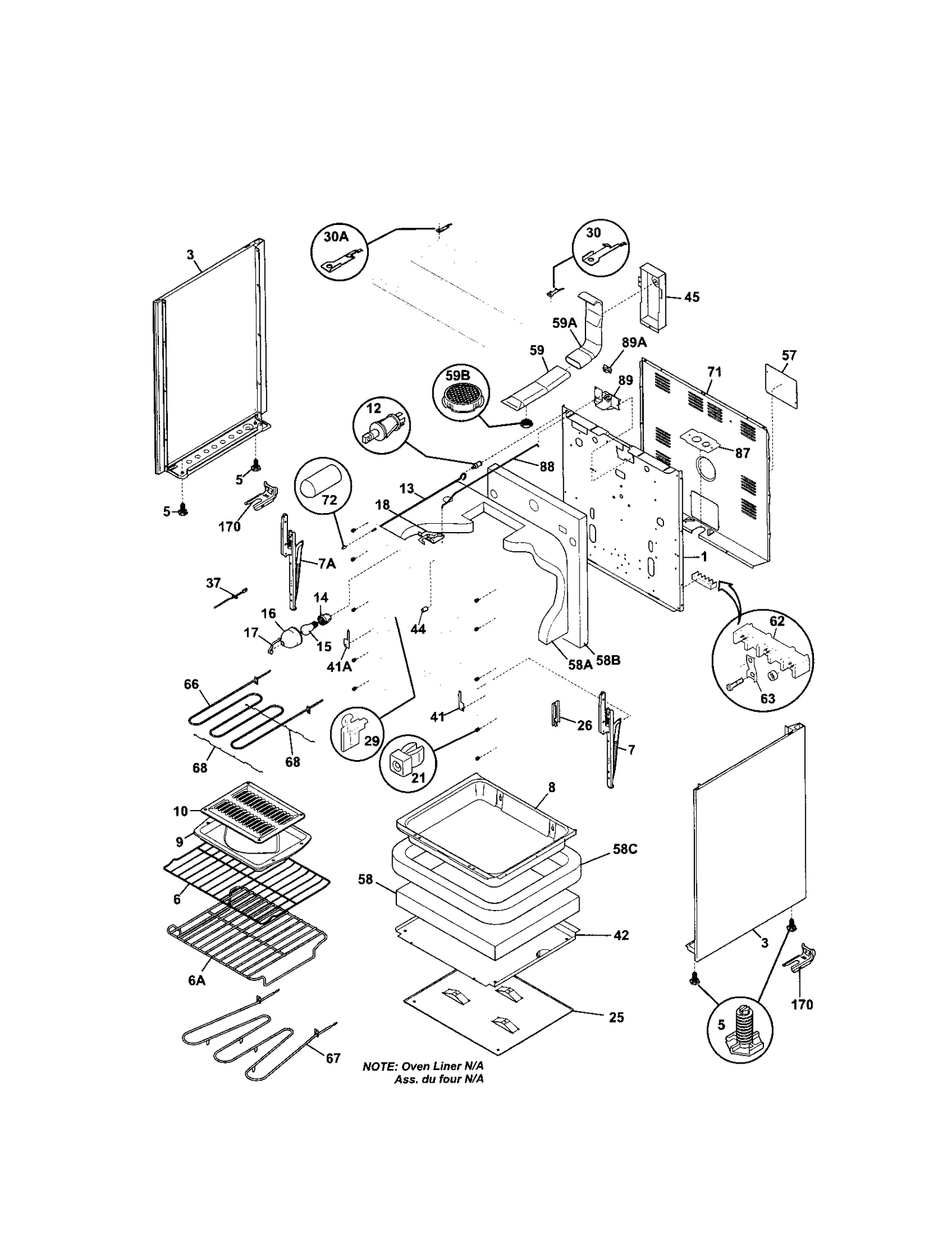

Range Oven Bottom Panel
Range Oven Bottom Panel WCI 316201501 Contact Us For Availability
View on Model
9
Range Broil Pan
Range Broil Pan WCI 316081900 Contact Us For Availability
View on Model
10
Range Broil Pan Insert
Range Broil Pan Insert WCI 316082000 Contact Us For Availability
View on Model
10
Range Screw
Range Screw WCI 316001015 Contact Us For Availability
View on Model
12
Range Oven Door Seal
Range Oven Door Seal WCI 316230900 Contact Us For Availability
View on Model
15
Support-ba
Support-ba WCI 316220204 Contact Us For Availability
View on Model
15A
Support-ba
Support-ba WCI 316220205 Contact Us For Availability
View on Model
16
Range Main Top
Range Main Top WCI 316251935 Contact Us For Availability
View on Model
17
Glass Spacer
Glass Spacer WCI 316117701 Contact Us For Availability
View on Model
18
Range Oven Door Latch
Range Oven Door Latch WCI 316213900 Contact Us For Availability
View on Model
18
Hinge Main
Hinge Main WCI 316235900 Contact Us For Availability
View on Model
18A
Hinge Main
Hinge Main WCI 316235901 Contact Us For Availability
View on Model
19
Panel
Panel WCI 316246261 Contact Us For Availability
View on Model
20
Clock and Timer
Clock and Timer WCI 316222902 Contact Us For Availability
View on Model
21
Range Screw Anchor
Range Screw Anchor WCI 3014099 Contact Us For Availability
View on Model
26A
BRACKET, CHASSIS SUPPORT, REAR
BRACKET, CHASSIS SUPPORT, REAR WCI 316099200 Contact Us For Availability
View on Model
26B
Bracket Support
Bracket Support WCI 316214200 Contact Us For Availability
View on Model
30
Range Main Top Right Hinge Pin
Range Main Top Right Hinge Pin WCI 316217700 Contact Us For Availability
View on Model
39
Door Handle
Door Handle WCI 316235500 Contact Us For Availability
View on Model
41
Range Oven Door Hinge Cover, Right
Range Oven Door Hinge Cover, Right WCI 316233400 Contact Us For Availability
View on Model
44
Door Spacer
Door Spacer WCI 316246500 Contact Us For Availability
View on Model
52
Range Surface Element Mounting Spring
Range Surface Element Mounting Spring WCI 316099400 Contact Us For Availability
View on Model
58A
Range Oven Insulation
Range Oven Insulation WCI 316047708 Contact Us For Availability
View on Model
NI07
Range Screw
Range Screw WCI 316021108 Contact Us For Availability
View on Model
NI08
Range Screw
Range Screw WCI 5303280311 Contact Us For Availability
View on Model
NI10
Wire Harness
Wire Harness WCI 316253515 Contact Us For Availability
View on Model
NI11
Cleaner-cook
Cleaner-cook WCI 316112100 Contact Us For Availability
View on Model
NI14
Warming Plate
Warming Plate WCI 316065304 Contact Us For Availability
View on Model
NI15
Rivet
Rivet WCI 3203618 Contact Us For Availability
View on Model
