Model Kenmore 790.48182002 OVEN – Common Parts & Diagrams
Common parts from model Kenmore 790.48182002 OVEN
*
Screw, shoulder, 8-18 X 1/2, (4) WCI 5304417153 Contact Us For Availability
*#
Wiring Harness, bake element WCI 318231870 Contact Us For Availability
*#
Harness, wiring, latch, upper oven WCI 318572742 Contact Us For Availability
3

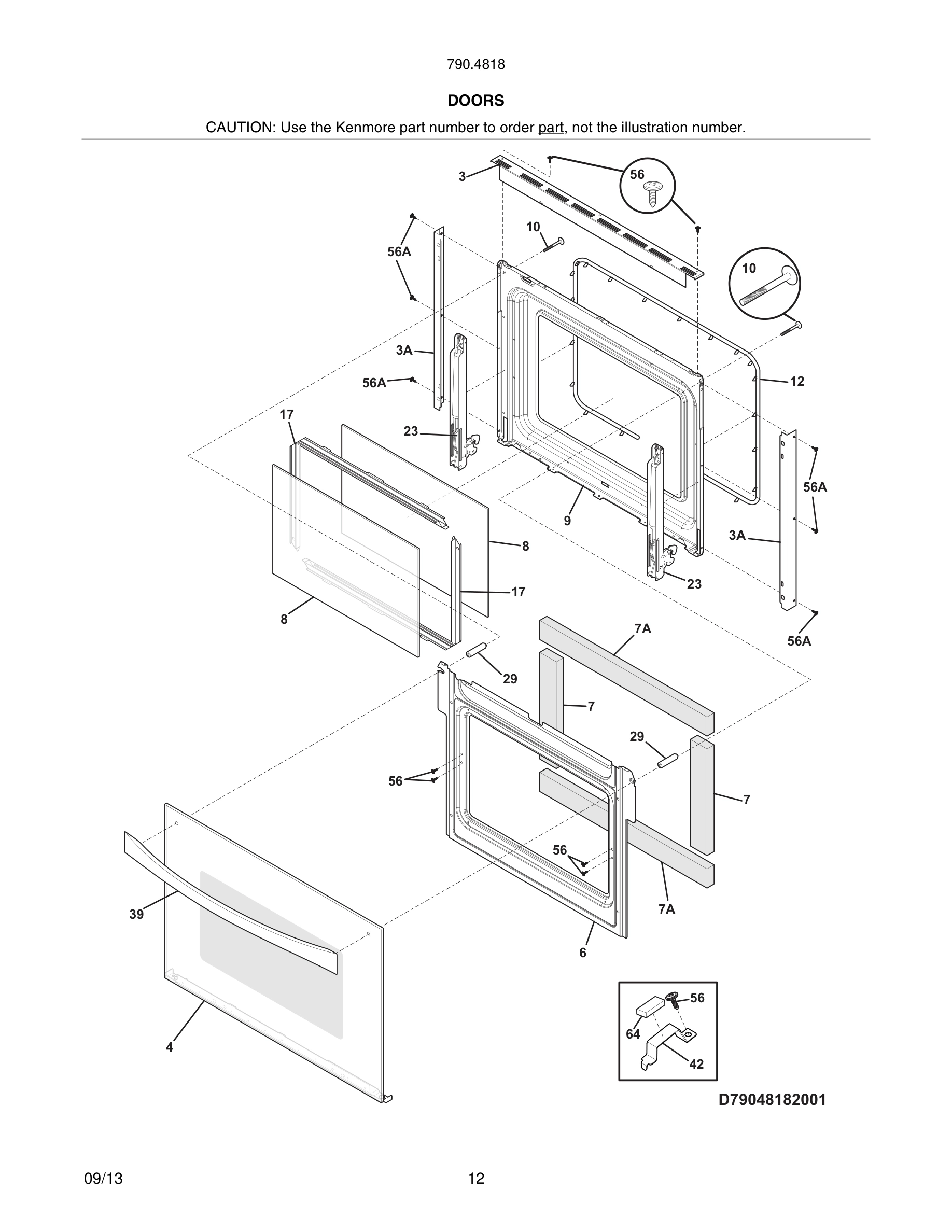

Trim, oven door, black, upper WCI 318260205 Contact Us For Availability
3A
Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
4
Glass Assy., door, white, outer, w/trim WCI 318299528 Contact Us For Availability
4
Glass Assy., door, black, outer, w/trim WCI 318299527 Contact Us For Availability
6
Rack, oven, (2) WCI 318262520 Contact Us For Availability
6
Baffle, door WCI 318260531 Contact Us For Availability
9
Pan, broilerOPTIONAL ACCESS0RY WCI 316081900 Contact Us For Availability
9
Liner, oven door WCI 318411650 Contact Us For Availability
10
Insert, broiler panOPTIONAL ACCESS0RY WCI 316082000 Contact Us For Availability
10
Screw, 10-24 x 1.770, handle mtg WCI 5304477986 Contact Us For Availability
20
Plate, retainer WCI 318389400 Contact Us For Availability
20#
Controller, electronic, ES615 WCI 316576308 Contact Us For Availability
23
Hinge, door, oven, (2) WCI 318567103 Contact Us For Availability
29
Spacer, door WCI 318014411 Contact Us For Availability
39
Handle, door/drawer, white, w/spacer WCI 316353900 Contact Us For Availability
39
Handle, door/drawer, black, w/spacer WCI 316353901 Contact Us For Availability
54#
Receptacle probe temp. WCI 318601210 Contact Us For Availability
54*
Bracket, receptacle, temp probe WCI 318373001 Contact Us For Availability
56A
Screw, 8-18 x 3/8 WCI 5304476599 Contact Us For Availability
81
Spring, oven WCI 318192400 Contact Us For Availability
107
Cover, fan WCI 318219405 Contact Us For Availability
108#
Motor, cooling fan WCI 318575604 Contact Us For Availability
127
Adapter Assembly, vent tube, w/converter WCI 318317105 Contact Us For Availability
× ![]()
