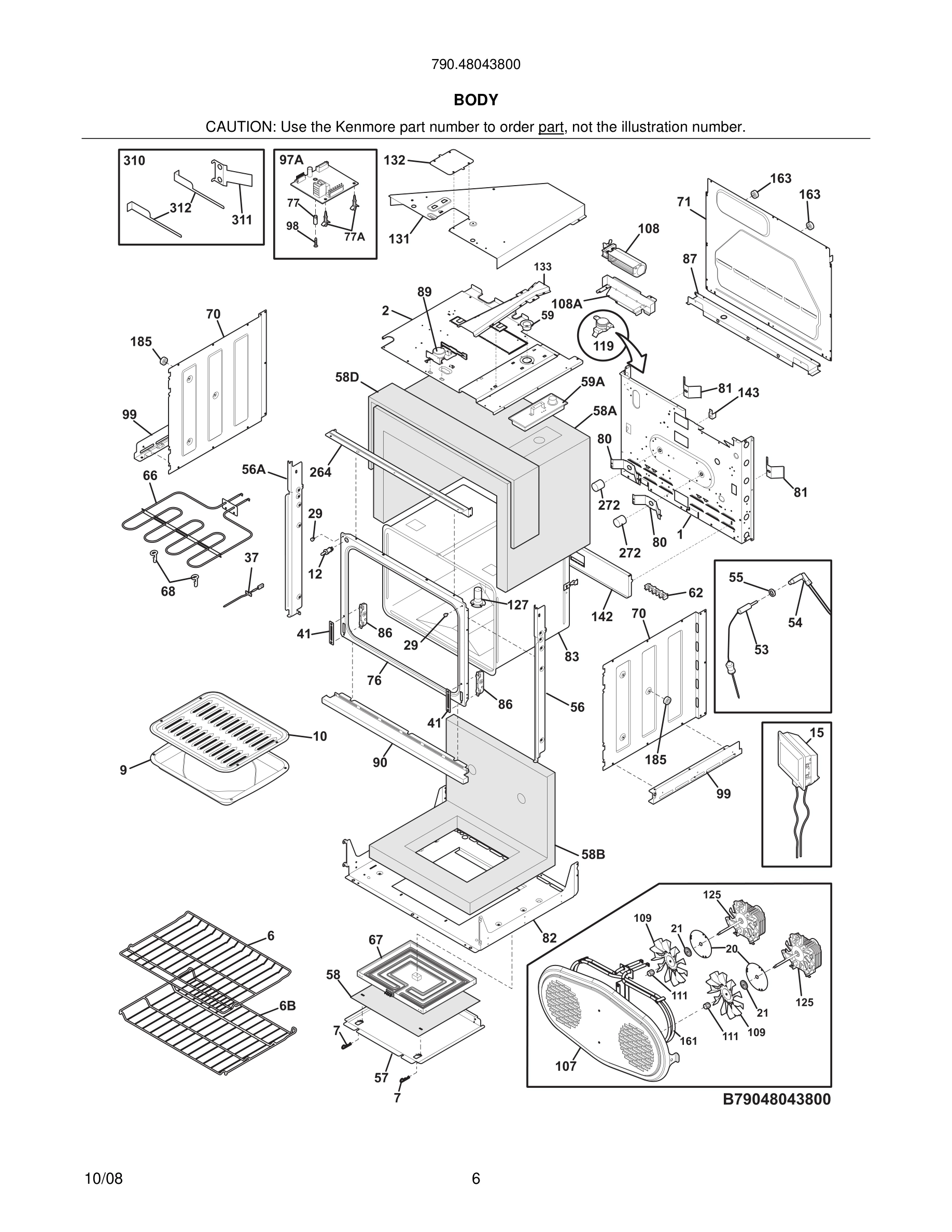

Model Kenmore 790.48043800 OVEN – Common Parts & Diagrams
Common parts from model Kenmore 790.48043800 OVEN
*
Screw, truss head, 8-18 x 0.375 WCI 08016432 Contact Us For Availability
*
Cleaner, stainless steel WCI 316136900 Contact Us For Availability
*#

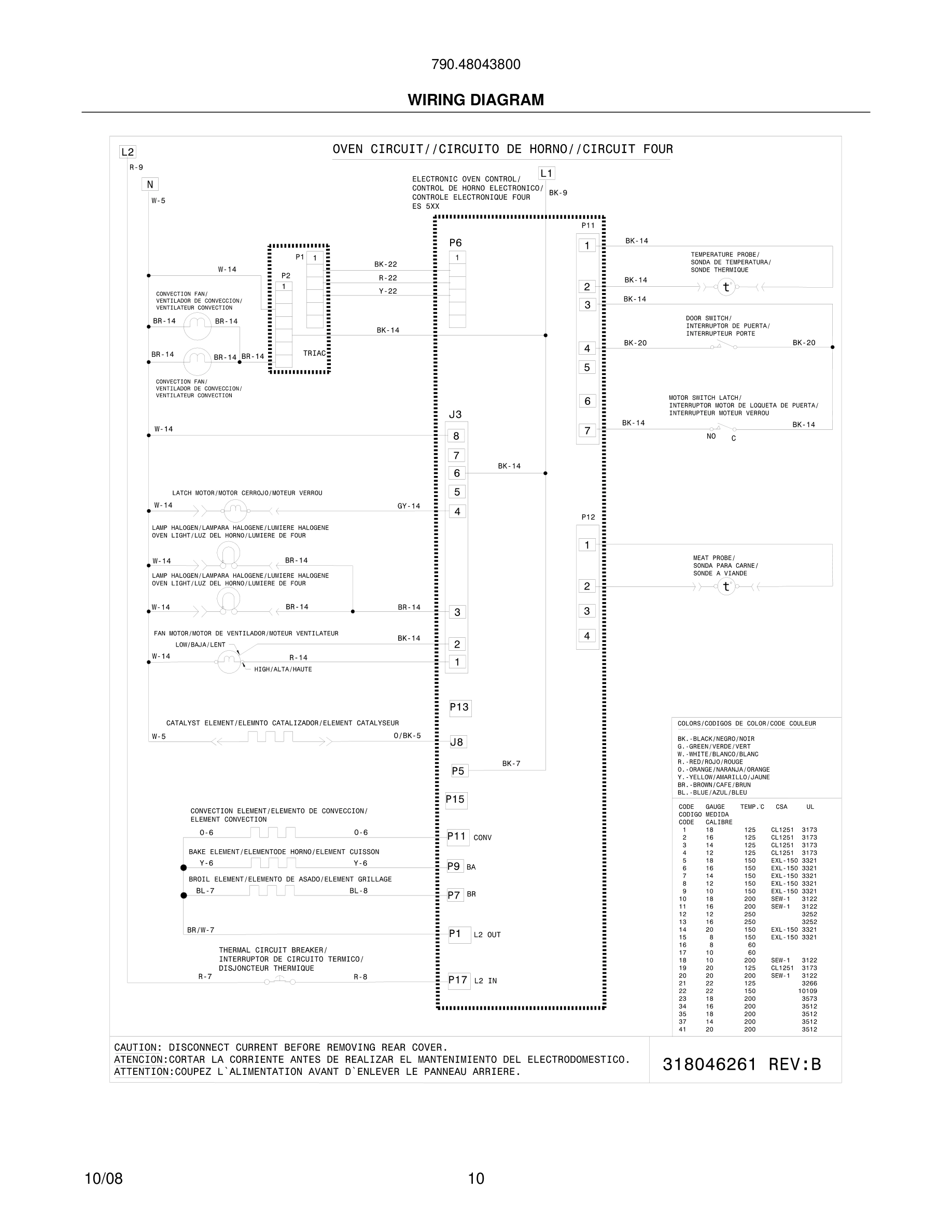

Harness, wiring, main WCI 318532169 Contact Us For Availability
2B
Cover, box WCI 318260100 Contact Us For Availability
3A

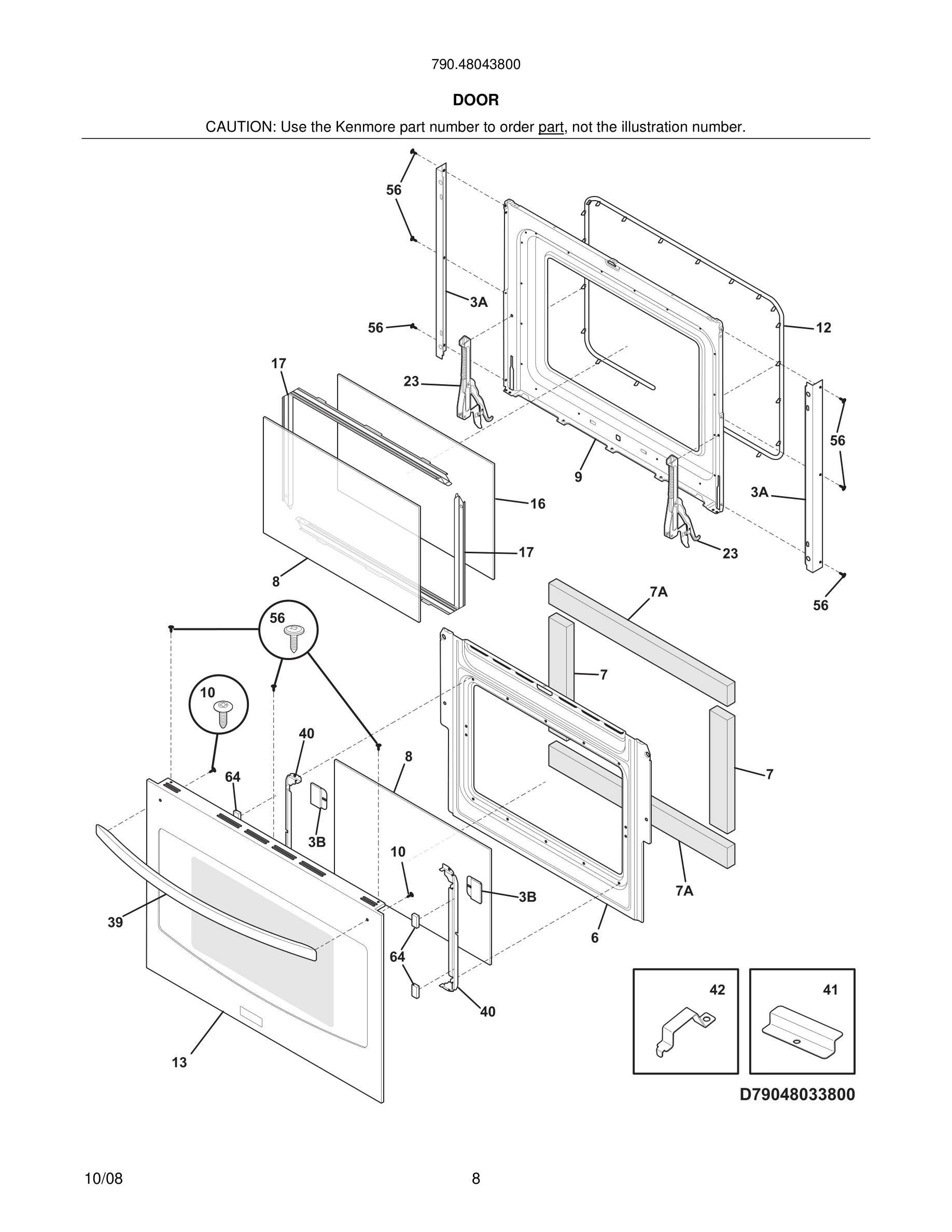

Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
6
Baffle, door WCI 318260522 Contact Us For Availability
9
Liner, oven door WCI 318411605 Contact Us For Availability
13
Door Assembly, outer, stainless/black, w/namp WCI 318919100 Contact Us For Availability
20
Plate, retainer WCI 318389400 Contact Us For Availability
23
Hinge, door, (2) WCI 318024747 Contact Us For Availability
41
Cover, hinge cutout WCI 5303310526 Contact Us For Availability
76
Front, oven WCI 318056217 Contact Us For Availability
81
Spring, oven WCI 318192400 Contact Us For Availability
86
Receptacle, hinge WCI 318328010 Contact Us For Availability
90
Trim, base, stainless WCI 318259807 Contact Us For Availability
97A#
Board, relay, convection WCI 316519204 Contact Us For Availability
107
Cover, fan, dual WCI 318550200 Contact Us For Availability
108A
Bracket, fan support WCI 318251300 Contact Us For Availability
125*
Insulation, 3.81 x 3.13 WCI 5303316994 Contact Us For Availability
127
Adapter Assembly, w/vent tube, and catalyst WCI 318357001 Contact Us For Availability
131
Box, vent WCI 318272901 Contact Us For Availability
132
Plate, shield WCI 318003000 Contact Us For Availability
133
Chimney WCI 318347800 Contact Us For Availability
142
Deflector WCI 318123910 Contact Us For Availability
143
Support, wire WCI 318172904 Contact Us For Availability
161#
Element, convection, duo WCI 318535300 Contact Us For Availability
163
Spacer, (2) WCI 318531703 Contact Us For Availability
264
Trim, oven, black, front WCI 318257701 Contact Us For Availability
272
Tube, protector WCI 318249403 Contact Us For Availability
310
Cabinet Mounting Kit WCI 5304440067 Contact Us For Availability
311
Bracket, cabinet mtg, (2) WCI 318246010 Contact Us For Availability
× ![]()
