Model Kenmore 790.47733408 OVEN – Common Parts & Diagrams

*
Cleaner, stainless steel
Cleaner, stainless steel WCI 316136900 Contact Us For Availability
View on Model
3A

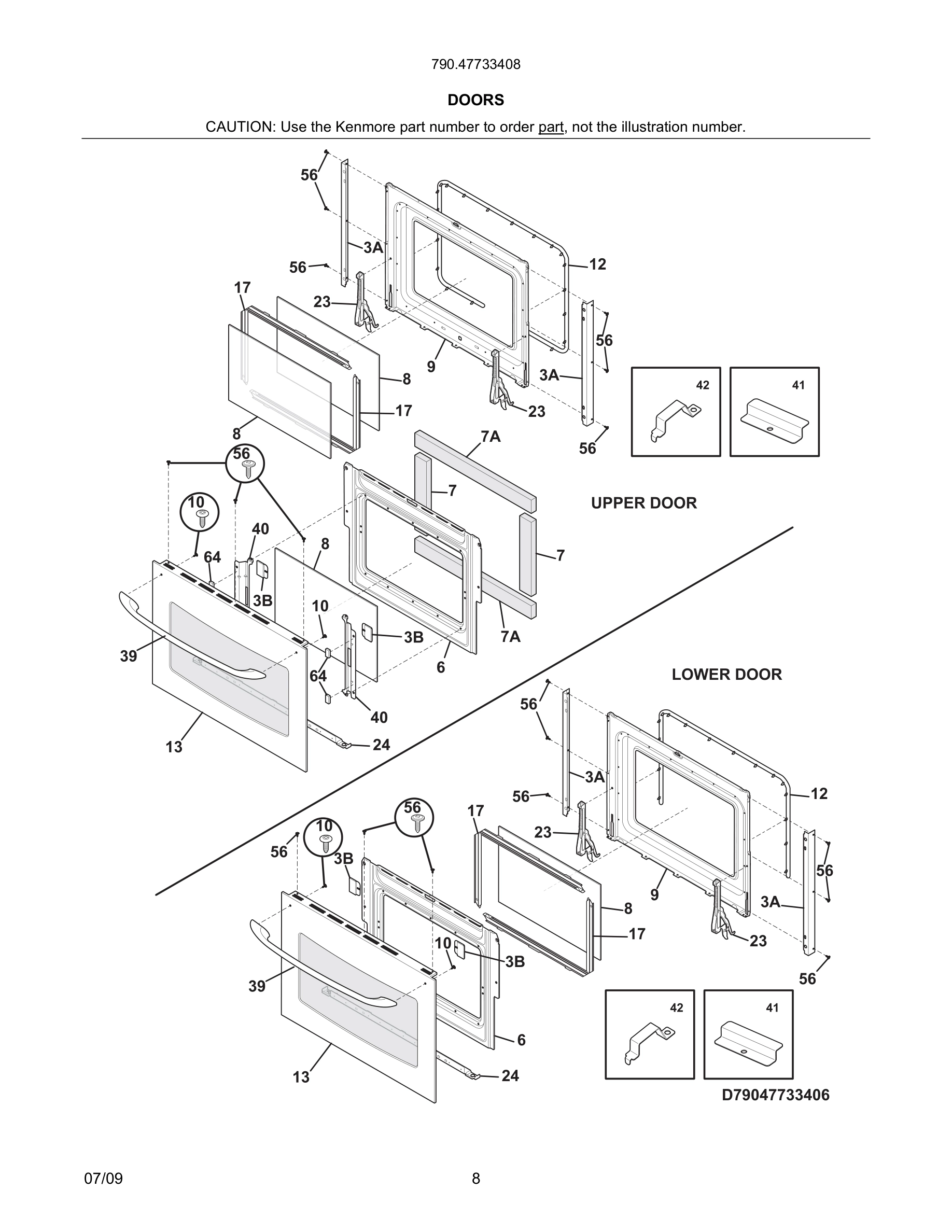

Trim, oven door, side, (2)
Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
View on Model
6
Baffle, door
Baffle, door WCI 318260510 Contact Us For Availability
View on Model
8
Glass, oven door, heat barrier
Glass, oven door, heat barrier WCI 318212200 Contact Us For Availability
View on Model
9
Pan, broilerOPTIONAL ACCESS0RY
Pan, broilerOPTIONAL ACCESS0RY WCI 316081900 Contact Us For Availability
View on Model
9
Liner, upper door
Liner, upper door WCI 318259656 Contact Us For Availability
View on Model
9
Liner, oven door, upper
Liner, oven door, upper WCI 318259658 Contact Us For Availability
View on Model
10
Insert, broiler panOPTIONAL ACCESS0RY
Insert, broiler panOPTIONAL ACCESS0RY WCI 316082000 Contact Us For Availability
View on Model
12
Gasket, oven door seal
Gasket, oven door seal WCI 318053126 Contact Us For Availability
View on Model
12
Seal, lower door
Seal, lower door WCI 318053324 Contact Us For Availability
View on Model
13
Door Assy, stainless steel, outer, w/tape & f
Door Assy, stainless steel, outer, w/tape & f WCI 318272123 Contact Us For Availability
View on Model
17
Retainer, light cover
Retainer, light cover WCI 5304400195 Contact Us For Availability
View on Model
17
Spacer, glass, (2)
Spacer, glass, (2) WCI 318264700 Contact Us For Availability
View on Model
20#
Control, electronic, ES615W1, dual oven
Control, electronic, ES615W1, dual oven WCI 316443817 Contact Us For Availability
View on Model
23
Hinge, oven door, (2)
Hinge, oven door, (2) WCI 318567105 Contact Us For Availability
View on Model
23
Hinge, lower, oven door, (2)
Hinge, lower, oven door, (2) WCI 318567102 Contact Us For Availability
View on Model
24
Trim, door, black, lower
Trim, door, black, lower WCI 318260311 Contact Us For Availability
View on Model
39
Handle, door, black, oven
Handle, door, black, oven WCI 318264400 Contact Us For Availability
View on Model
54
Housing, oven light
Housing, oven light WCI 318222400 Contact Us For Availability
View on Model
81
Spring, oven
Spring, oven WCI 318192400 Contact Us For Availability
View on Model
83
Liner, oven assy
Liner, oven assy WCI 318261502 Contact Us For Availability
View on Model
87
Bracket, cable mtg.
Bracket, cable mtg. WCI 318260601 Contact Us For Availability
View on Model
90
Trim, oven front, black, bottom
Trim, oven front, black, bottom WCI 318259711 Contact Us For Availability
View on Model
108A
Bracket, fan support
Bracket, fan support WCI 318251300 Contact Us For Availability
View on Model
127
Adapter, vent tube
Adapter, vent tube WCI 318317000 Contact Us For Availability
View on Model
142
Deflector
Deflector WCI 318123910 Contact Us For Availability
View on Model
143
Support, wire
Support, wire WCI 318172904 Contact Us For Availability
View on Model
163
Spacer, (4)
Spacer, (4) WCI 318531703 Contact Us For Availability
View on Model
264
Trim, oven, black, front
Trim, oven, black, front WCI 318257811 Contact Us For Availability
View on Model
