Model Kenmore 790.41033802 RANGE – Common Parts & Diagrams
Common parts from model Kenmore 790.41033802 RANGE
*
LP Conversion Kit WCI 318186909 Contact Us For Availability
*
Screw, shoulder, 8-18 X 1/2, (4) WCI 5304417153 Contact Us For Availability
1

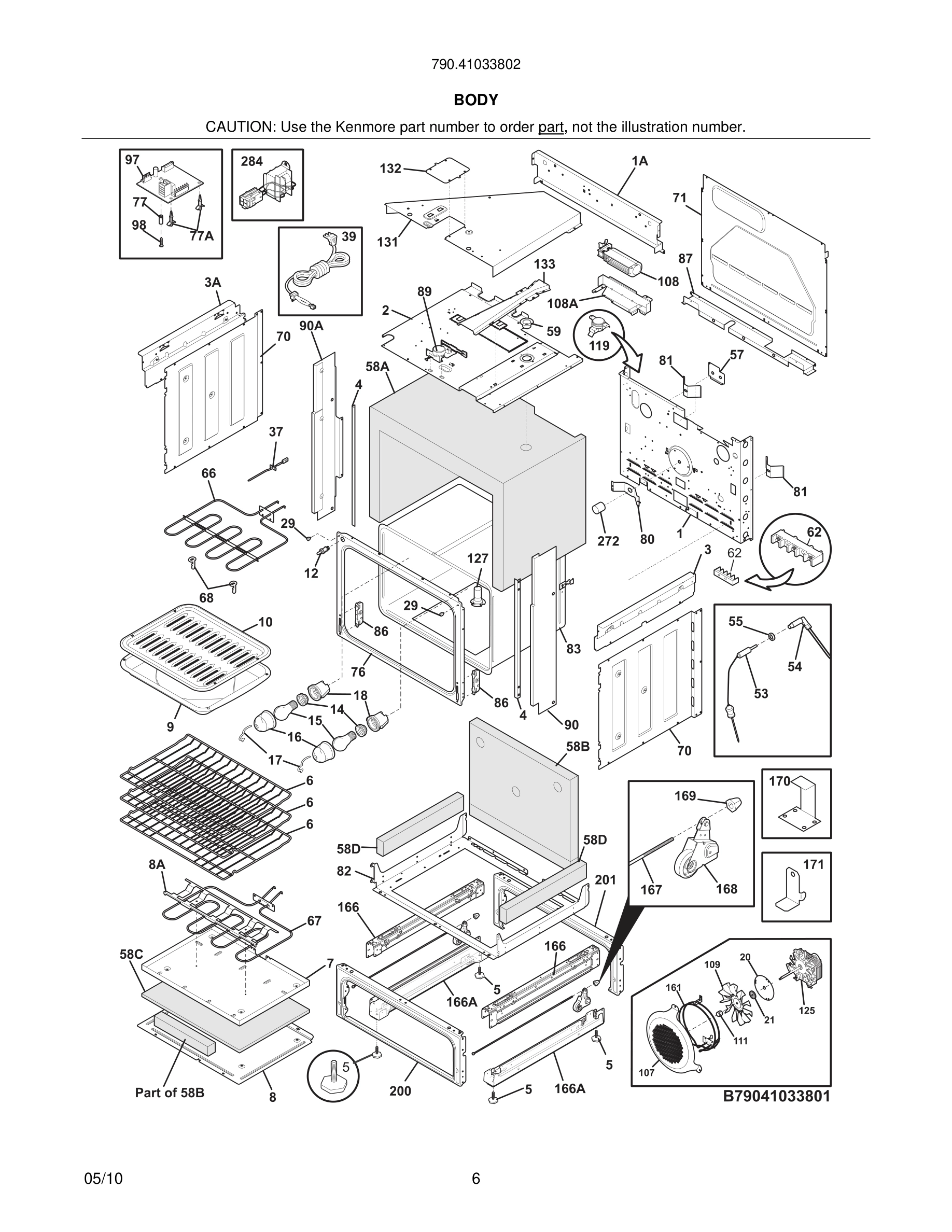

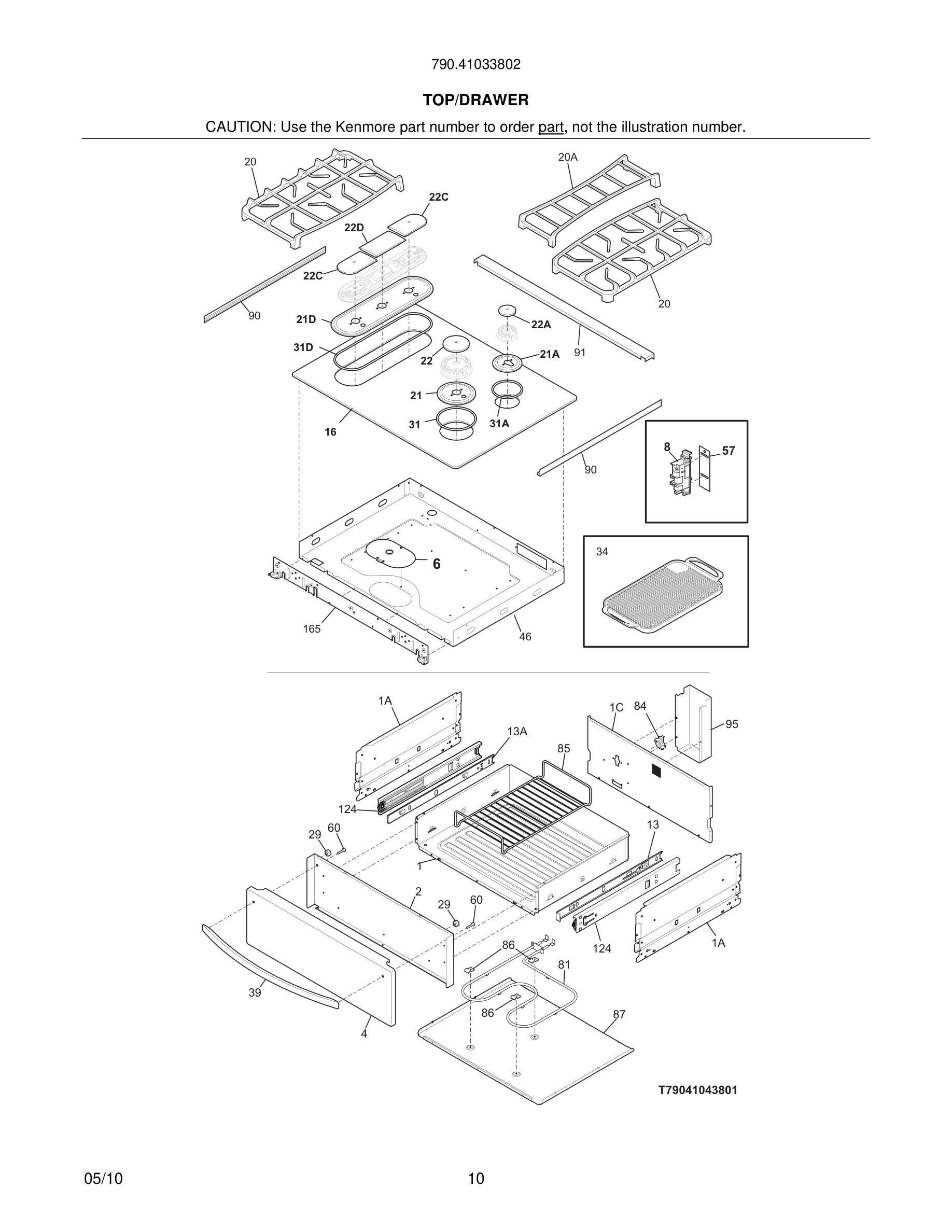

Drawer, body assembly WCI 318304404 Contact Us For Availability
2
Panel, drawer, black, inner WCI 318303907 Contact Us For Availability
2#

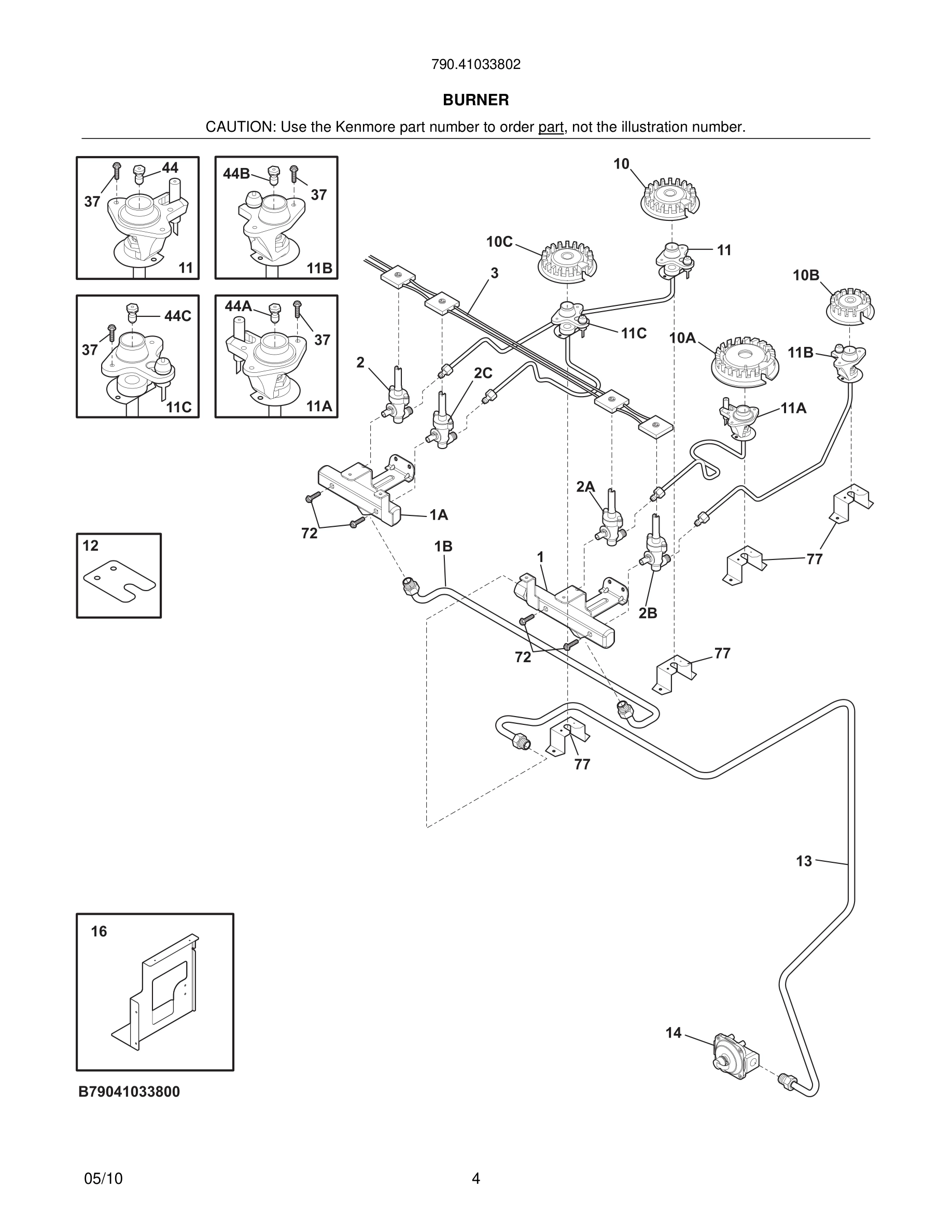

Valve, top burner, 14000 BTU WCI 318233930 Contact Us For Availability
2A#
Valve, top burner, 16/17K WCI 318233940 Contact Us For Availability
2C#
Valve, top burner, 9500 BTU WCI 318233910 Contact Us For Availability
3#

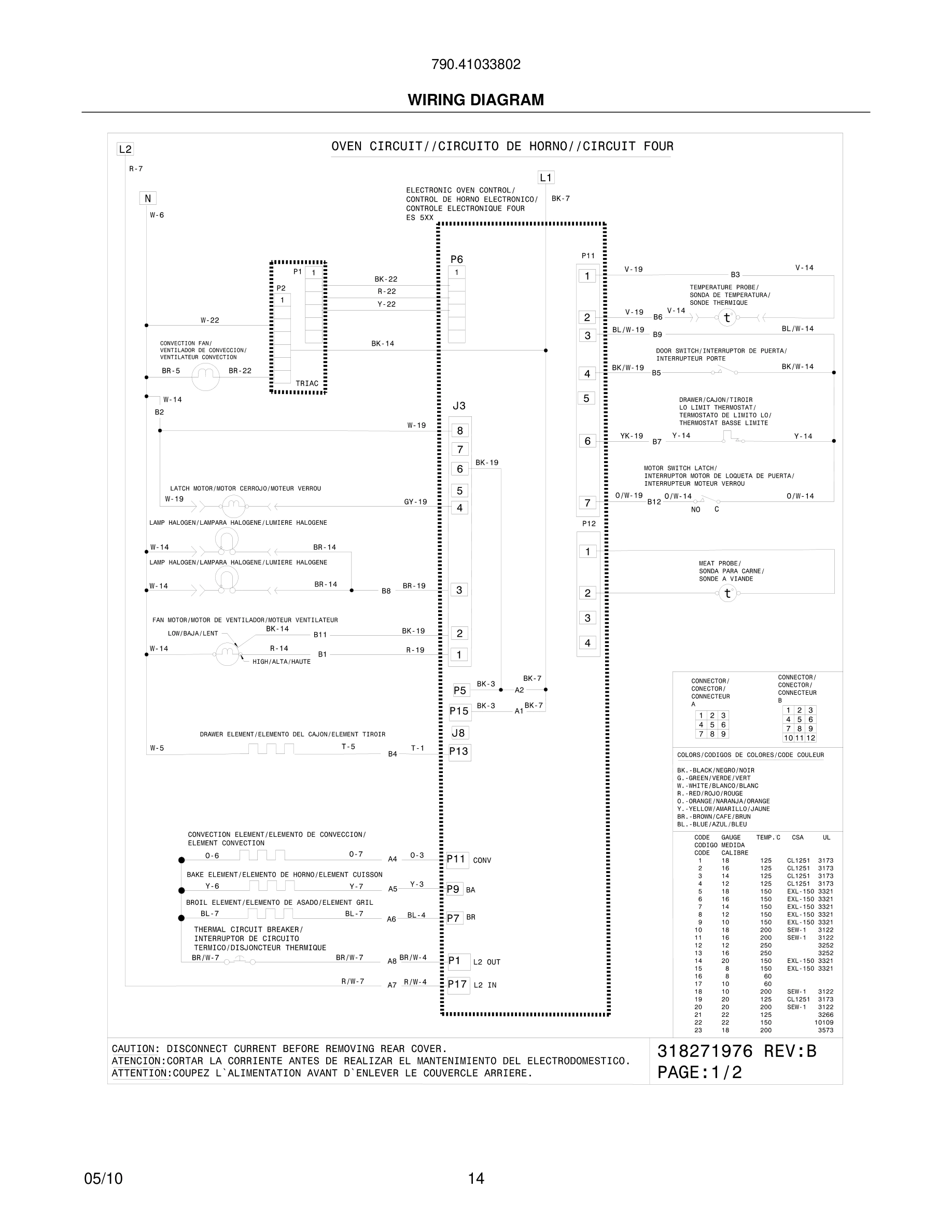

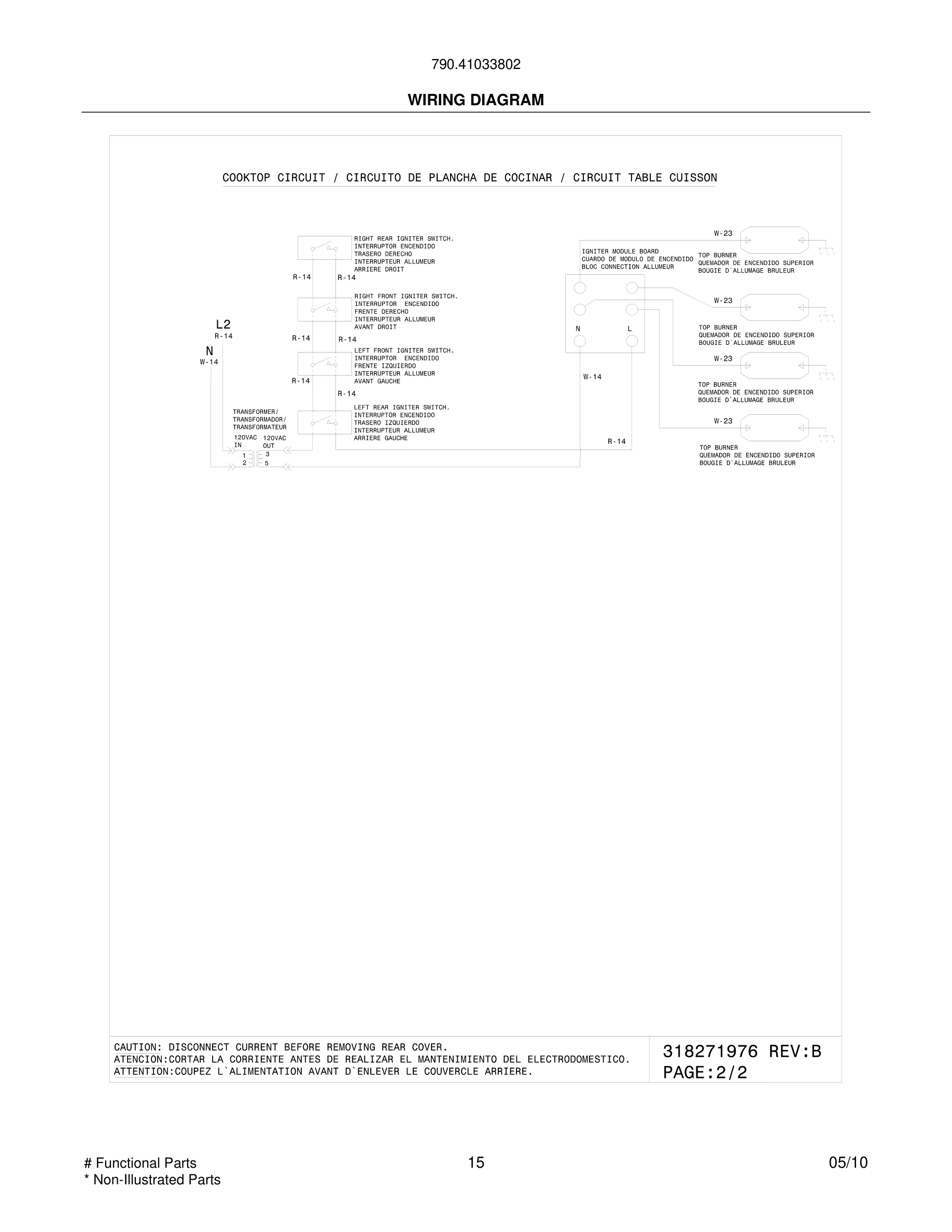

Wiring Harness, w/igntr switch WCI 318232618 Contact Us For Availability
3A
Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
8A
Bracket, bake element WCI 318313601 Contact Us For Availability
9
Pan, broiler, OPTIONAL ACCESS0RY WCI 316081900 Contact Us For Availability
10
Insert, broiler pan, OPTIONAL ACCESS0RY WCI 316082000 Contact Us For Availability
10#
Burner, sealed, 14K WCI 316223400 Contact Us For Availability
10A#
Burner, sealed, 16/17K WCI 316223300 Contact Us For Availability
10B#
Burner, sealed, 5K WCI 316206401 Contact Us For Availability
11
Ignitor Assembly, 14K, left rear, w/tube & ho WCI 318306006 Contact Us For Availability
11B
Ignitor Assembly, 5K, right rear, w/tube & ho WCI 318306008 Contact Us For Availability
11C
Ignitor Assembly, 9.5K, left front, w/tube & WCI 318306004 Contact Us For Availability
13
Glide, warmer, inner RH WCI 318259509 Contact Us For Availability
13

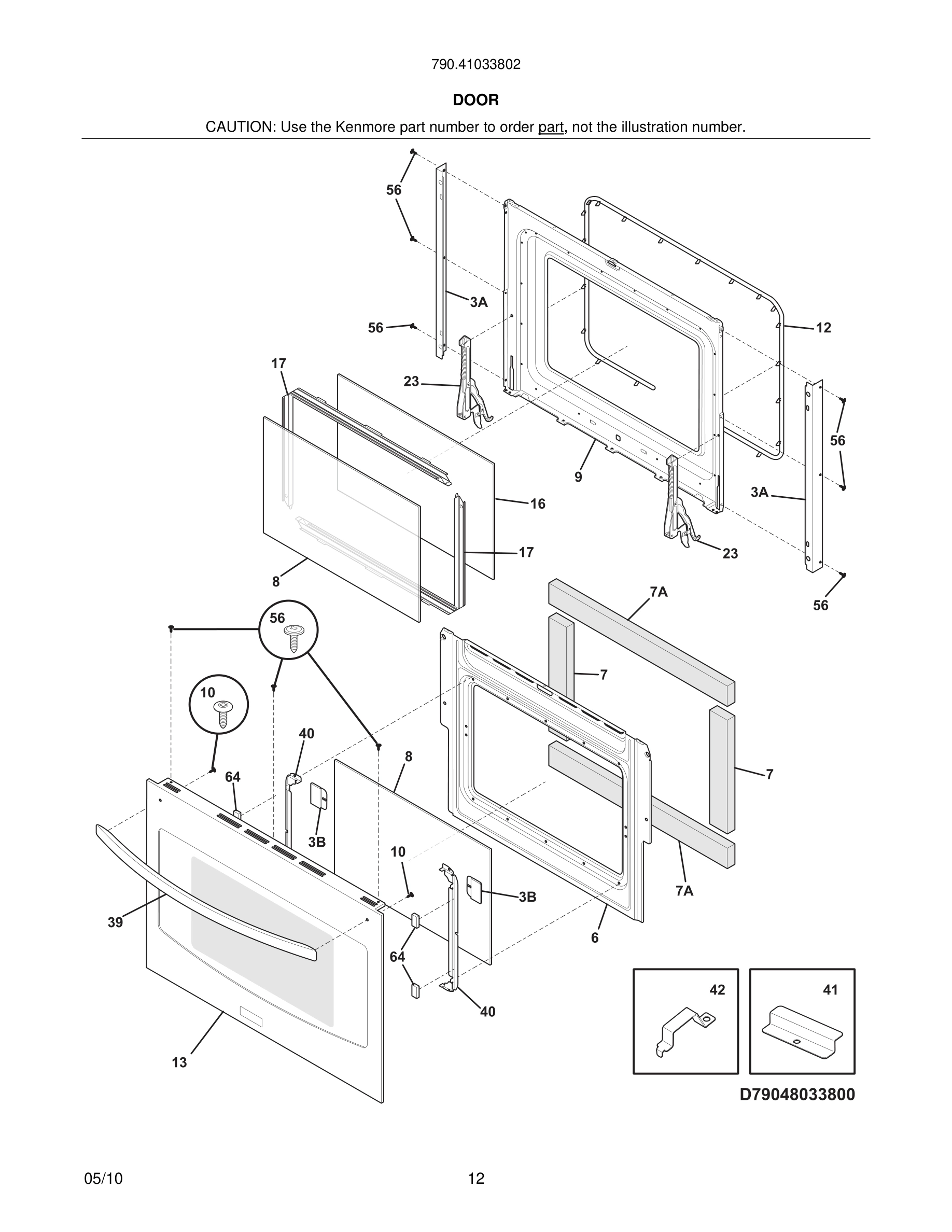

Door Assembly, outer, stainless/black, w/namp WCI 318919105 Contact Us For Availability
13A
Glide, warmer, inner LH WCI 318259508 Contact Us For Availability
17
Retainer, light cover WCI 5304400195 Contact Us For Availability
18
Housing, oven light WCI 318222400 Contact Us For Availability
19#

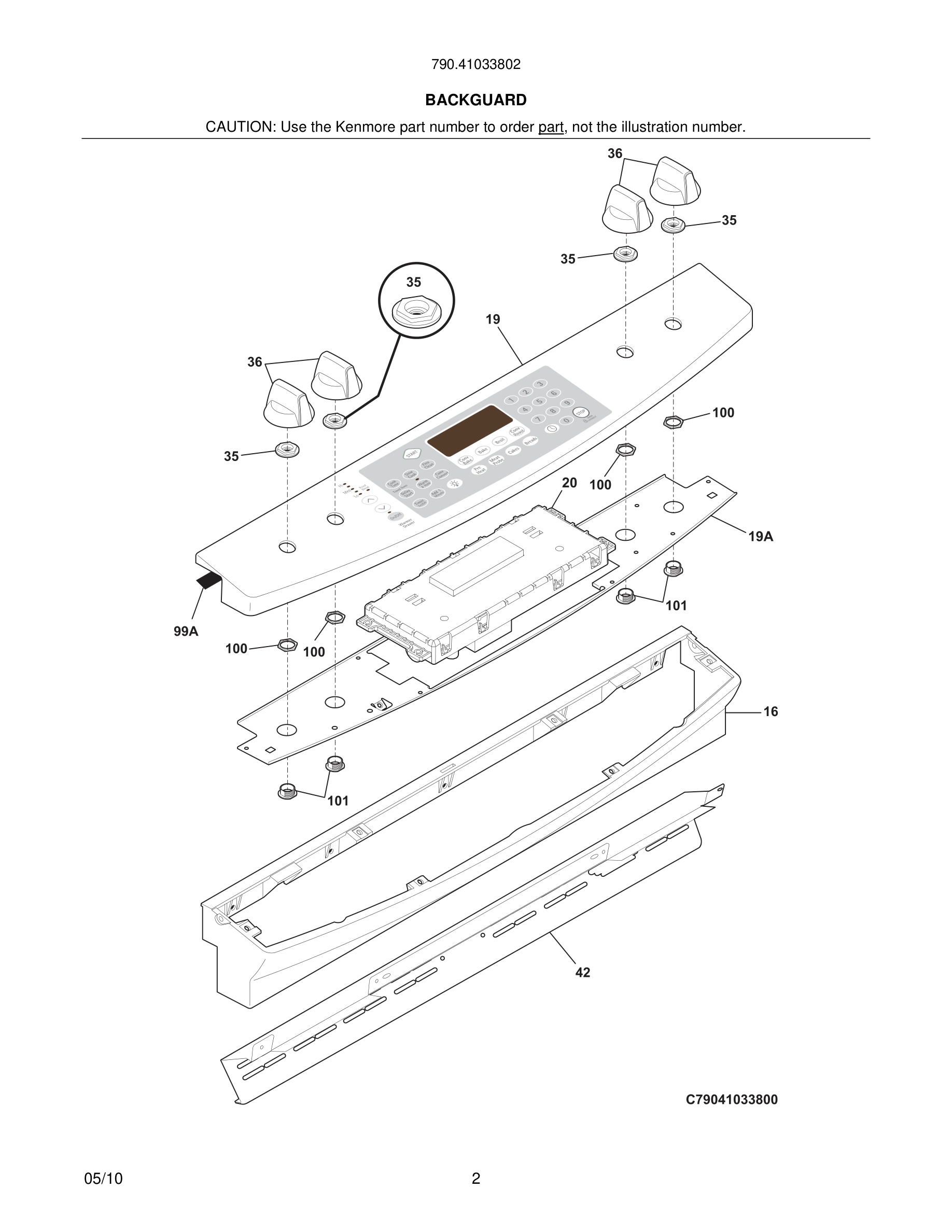

Control Panel, assembly, blk/stnls WCI 318918028 Contact Us For Availability
19A
Panel, control mtg. WCI 318289709 Contact Us For Availability
20
Plate, retainer WCI 318389400 Contact Us For Availability
22
Cap, 14K burner, black WCI 316219905 Contact Us For Availability
22B
Cap, 5K burner, black WCI 316206604 Contact Us For Availability
22C
Cap, 9.5K burner, black WCI 316213505 Contact Us For Availability
23
Hinge, door, upper oven, (2) WCI 318567100 Contact Us For Availability
29
Bumper, (2) WCI 318921000 Contact Us For Availability
35
Retainer, control panel, black WCI 318233720 Contact Us For Availability
36
Knob, top valve, stainless WCI 318921121 Contact Us For Availability
37*
Bracket, receptacle, temp probe WCI 318373001 Contact Us For Availability
44
Orifice, top burner, 14K WCI 316237900 Contact Us For Availability
44A
Orifice, top burner, 17.2K WCI 316237909 Contact Us For Availability
44B
Orifice, top burner, 5K WCI 316237903 Contact Us For Availability
81
Spring, oven WCI 318192400 Contact Us For Availability
97#
Board, relay, convection WCI 316519204 Contact Us For Availability
99A
Gasket, black WCI 318313201 Contact Us For Availability
101
Bushing, retainer WCI 318233401 Contact Us For Availability
107
Cover, fan WCI 318219405 Contact Us For Availability
108A
Bracket, fan support WCI 318251300 Contact Us For Availability
127
Adapter Assembly, w/vent tube, and catalyst WCI 318357001 Contact Us For Availability
170
Anti-tip & accessories WCI 318335700 Contact Us For Availability
× ![]()
