Model Kenmore 790.32092402 COOKTOP – Common Parts & Diagrams

1

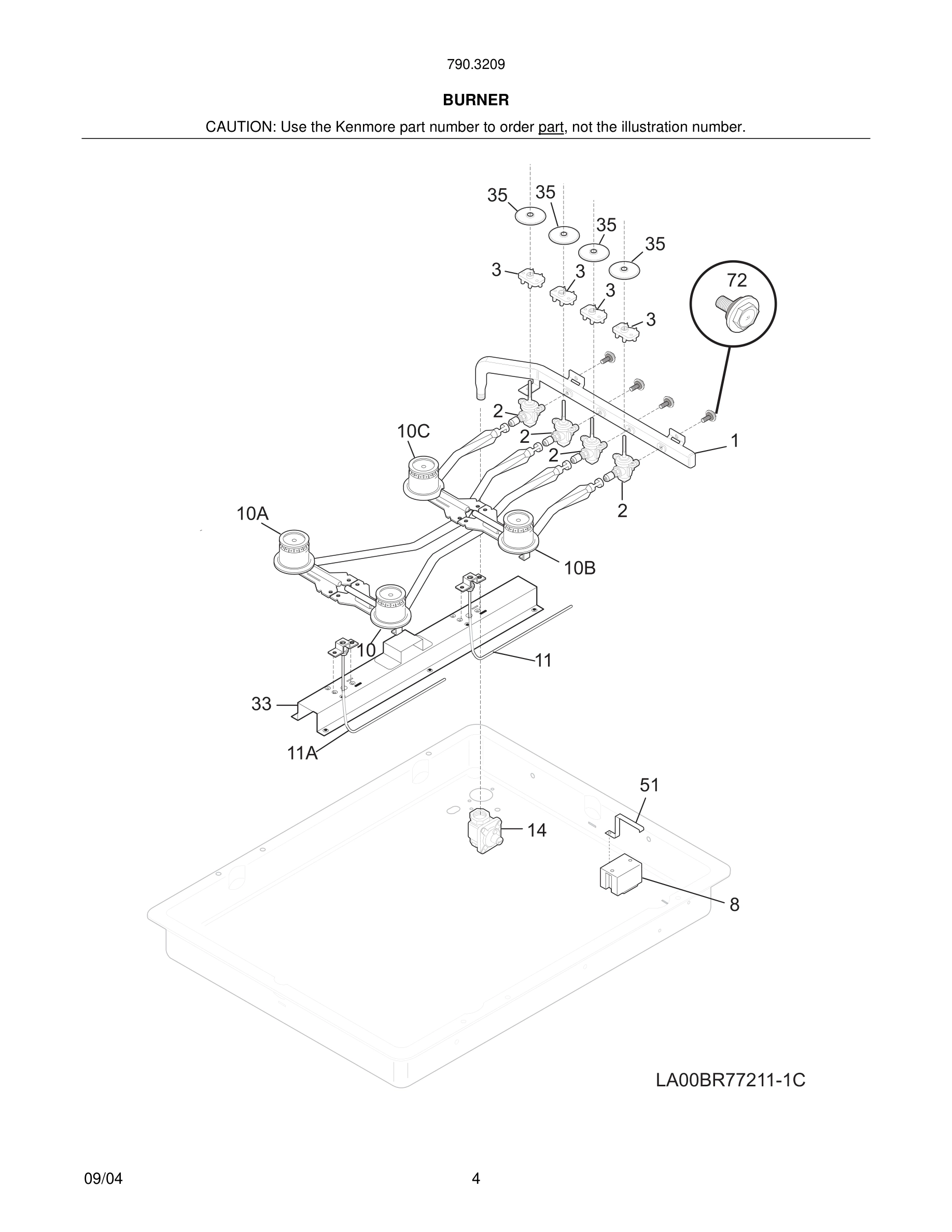

Manifold Pipe
Manifold Pipe WCI 318177001 Contact Us For Availability
View on Model
2#
Valve, top burner
Valve, top burner WCI 318087010 Contact Us For Availability
View on Model
10#
Burner, top, LF
Burner, top, LF WCI 3201432 Contact Us For Availability
View on Model
10A#
Burner, top, LR
Burner, top, LR WCI 3201433 Contact Us For Availability
View on Model
10B#
Burner, top, RF
Burner, top, RF WCI 3201434 Contact Us For Availability
View on Model
10C#
Burner, top, RR
Burner, top, RR WCI 3201435 Contact Us For Availability
View on Model
11#
Ignitor, top burner
Ignitor, top burner WCI 318148602 Contact Us For Availability
View on Model
11A#
Ignitor, top burner
Ignitor, top burner WCI 318148603 Contact Us For Availability
View on Model

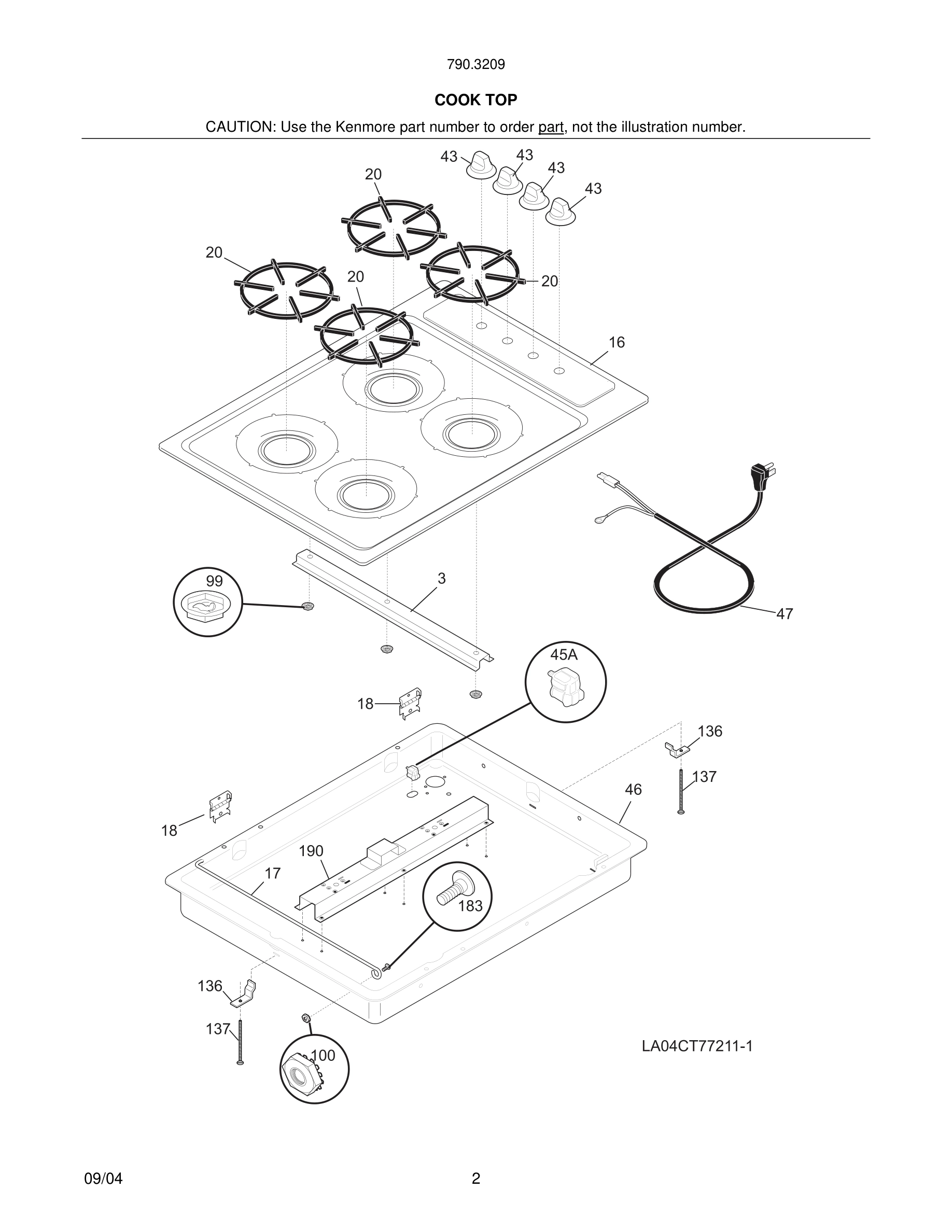

16
Main Top Assembly, w/glass, white, control pa
Main Top Assembly, w/glass, white, control pa WCI 318287204 Contact Us For Availability
View on Model
16
Main Top Assembly, w/glass, bisque, control p
Main Top Assembly, w/glass, bisque, control p WCI 318287205 Contact Us For Availability
View on Model
16
Main Top Assembly, w/glass, black, control pa
Main Top Assembly, w/glass, black, control pa WCI 318287206 Contact Us For Availability
View on Model
17
Rod, maintop support
Rod, maintop support WCI 3016817 Contact Us For Availability
View on Model
18
Hinge, maintop, (2)
Hinge, maintop, (2) WCI 318074310 Contact Us For Availability
View on Model
18*
Washer, flat
Washer, flat WCI 5303324191 Contact Us For Availability
View on Model
33
Bracket, support
Bracket, support WCI 318257400 Contact Us For Availability
View on Model
35
Bushing
Bushing WCI 318146300 Contact Us For Availability
View on Model
43
Knob, valve, white, (4)
Knob, valve, white, (4) WCI 318271710 Contact Us For Availability
View on Model
43
Knob, valve, bisque, (4)
Knob, valve, bisque, (4) WCI 318271711 Contact Us For Availability
View on Model
43
Knob, valve, black, (4)
Knob, valve, black, (4) WCI 318271712 Contact Us For Availability
View on Model
46
Burner Box
Burner Box WCI 318077411 Contact Us For Availability
View on Model
47
Cord, Service
Cord, Service WCI 318144002 Contact Us For Availability
View on Model
51
Bracket, spark module
Bracket, spark module WCI 318024201 Contact Us For Availability
View on Model
72
Screw, valve mtg, 1/4-20 x 5/16
Screw, valve mtg, 1/4-20 x 5/16 WCI 5303323141 Contact Us For Availability
View on Model
99
Nut
Nut WCI 5303323145 Contact Us For Availability
View on Model
100
Nut, Keps, 10-32
Nut, Keps, 10-32 WCI 5303325982 Contact Us For Availability
View on Model
137
Screw, lock bracket, 10-24 x 2.00
Screw, lock bracket, 10-24 x 2.00 WCI 5303285443 Contact Us For Availability
View on Model
183
Screw, 10-32 x 5/8
Screw, 10-32 x 5/8 WCI 5304410665 Contact Us For Availability
View on Model
