Model Kenmore 790.32092400 COOKTOP – Common Parts & Diagrams

*#

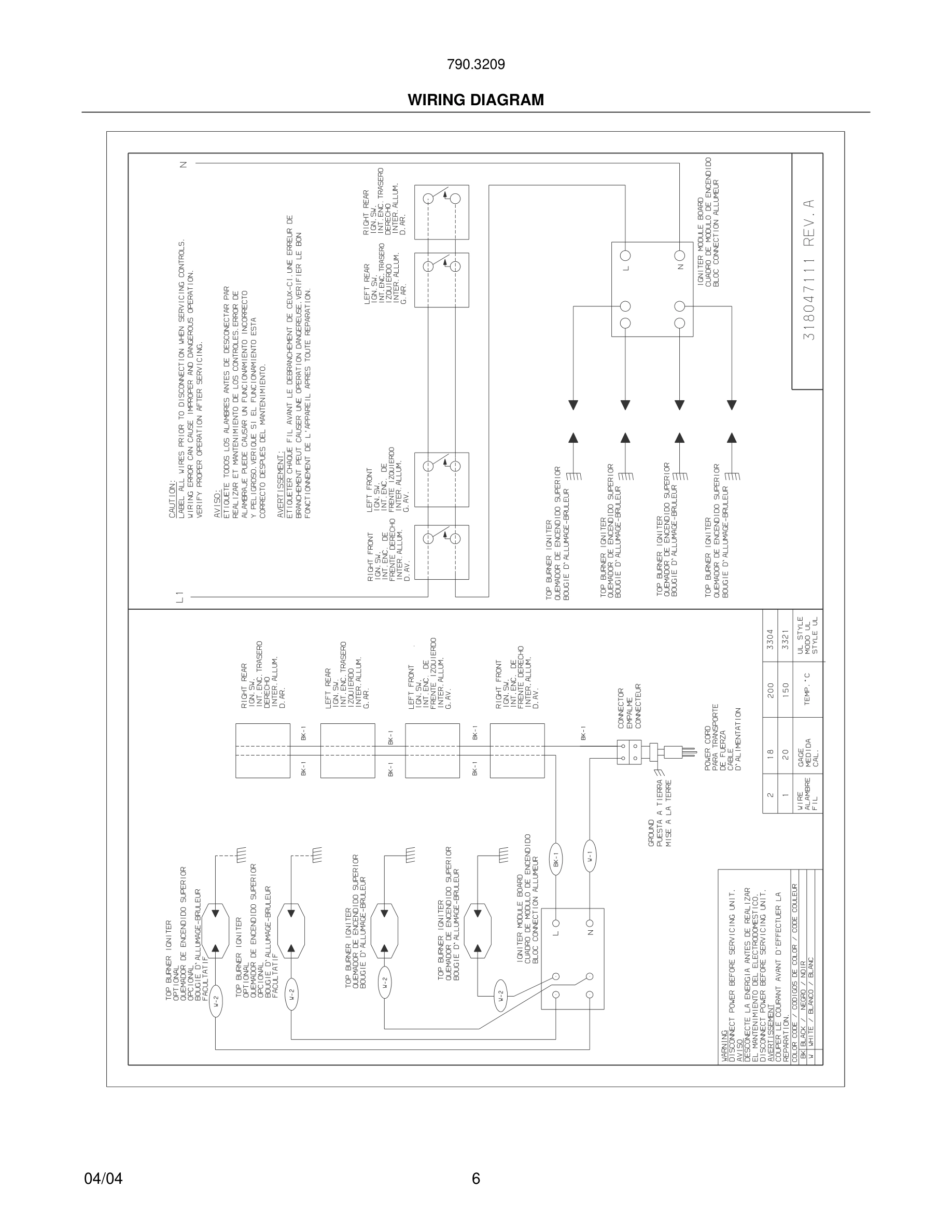

Wiring Harness, main
Wiring Harness, main WCI 5303307979 Contact Us For Availability
View on Model
1
Manifold Pipe
Manifold Pipe WCI 318177001 Contact Us For Availability
View on Model
2#
Valve, top burner
Valve, top burner WCI 318087010 Contact Us For Availability
View on Model
3#
Switch, ignitor
Switch, ignitor WCI 316032002 Contact Us For Availability
View on Model
10#
Burner, top, LF
Burner, top, LF WCI 3201432 Contact Us For Availability
View on Model
10A#
Burner, top, LR
Burner, top, LR WCI 3201433 Contact Us For Availability
View on Model
10B#
Burner, top, RF
Burner, top, RF WCI 3201434 Contact Us For Availability
View on Model
10C#
Burner, top, RR
Burner, top, RR WCI 3201435 Contact Us For Availability
View on Model
11#
Ignitor, top burner
Ignitor, top burner WCI 318148602 Contact Us For Availability
View on Model
11A#
Ignitor, top burner
Ignitor, top burner WCI 318148603 Contact Us For Availability
View on Model
16
Panel, main top, white
Panel, main top, white WCI 318159116 Contact Us For Availability
View on Model
16
Panel, main top, bisque
Panel, main top, bisque WCI 318159117 Contact Us For Availability
View on Model
16
Panel, main top, black
Panel, main top, black WCI 318159118 Contact Us For Availability
View on Model
17
Rod, maintop support
Rod, maintop support WCI 3016817 Contact Us For Availability
View on Model
18
Hinge, maintop, (2)
Hinge, maintop, (2) WCI 318074310 Contact Us For Availability
View on Model
18*
Washer, flat
Washer, flat WCI 5303324191 Contact Us For Availability
View on Model
23
Panel, control, white
Panel, control, white WCI 318242309 Contact Us For Availability
View on Model
23
Panel, control, bisque
Panel, control, bisque WCI 318242310 Contact Us For Availability
View on Model
23
Panel, control, black
Panel, control, black WCI 318242311 Contact Us For Availability
View on Model
33
Bracket, support
Bracket, support WCI 318257400 Contact Us For Availability
View on Model
35
Bushing
Bushing WCI 318146300 Contact Us For Availability
View on Model
43
Knob, valve, white, (4)
Knob, valve, white, (4) WCI 318271700 Contact Us For Availability
View on Model
43
Knob, valve, bisque, (4)
Knob, valve, bisque, (4) WCI 318271701 Contact Us For Availability
View on Model
43
Knob, valve, black, (4)
Knob, valve, black, (4) WCI 318271702 Contact Us For Availability
View on Model
46
Burner Box
Burner Box WCI 318077411 Contact Us For Availability
View on Model
47
Cord, Service
Cord, Service WCI 318144002 Contact Us For Availability
View on Model
51
Bracket, spark module
Bracket, spark module WCI 318024201 Contact Us For Availability
View on Model
72
Screw, valve mtg, 1/4-20 x 5/16
Screw, valve mtg, 1/4-20 x 5/16 WCI 5303323141 Contact Us For Availability
View on Model
99
Nut
Nut WCI 5303323145 Contact Us For Availability
View on Model
100
Nut, Keps, 10-32
Nut, Keps, 10-32 WCI 5303325982 Contact Us For Availability
View on Model
137
Screw, lock bracket, 10-24 x 2.00
Screw, lock bracket, 10-24 x 2.00 WCI 5303285443 Contact Us For Availability
View on Model
183
Screw, 10-32 x 5/8
Screw, 10-32 x 5/8 WCI 5304410665 Contact Us For Availability
View on Model
