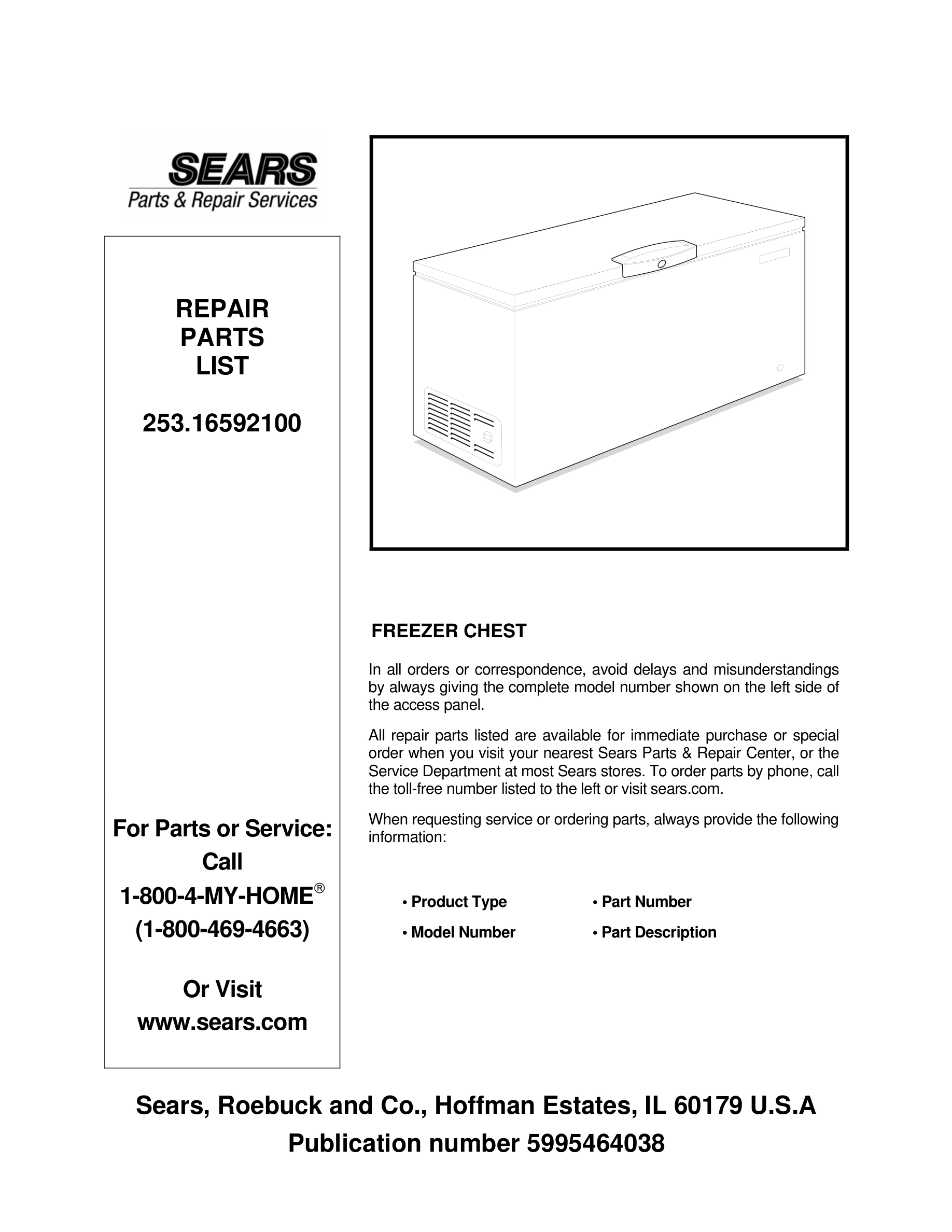

Model Kenmore 253.16592100 FREEZER – Common Parts & Diagrams

*
Insulation-door, fiberglass, (bulk)
Insulation-door, fiberglass, (bulk) WCI 5303917276 Contact Us For Availability
View on Model
*
Wire, battery
Wire, battery WCI 216955400 Contact Us For Availability
View on Model
*
Spacer-tube, 0.237" ID
Spacer-tube, 0.237" ID WCI 5303298960 Contact Us For Availability
View on Model
1

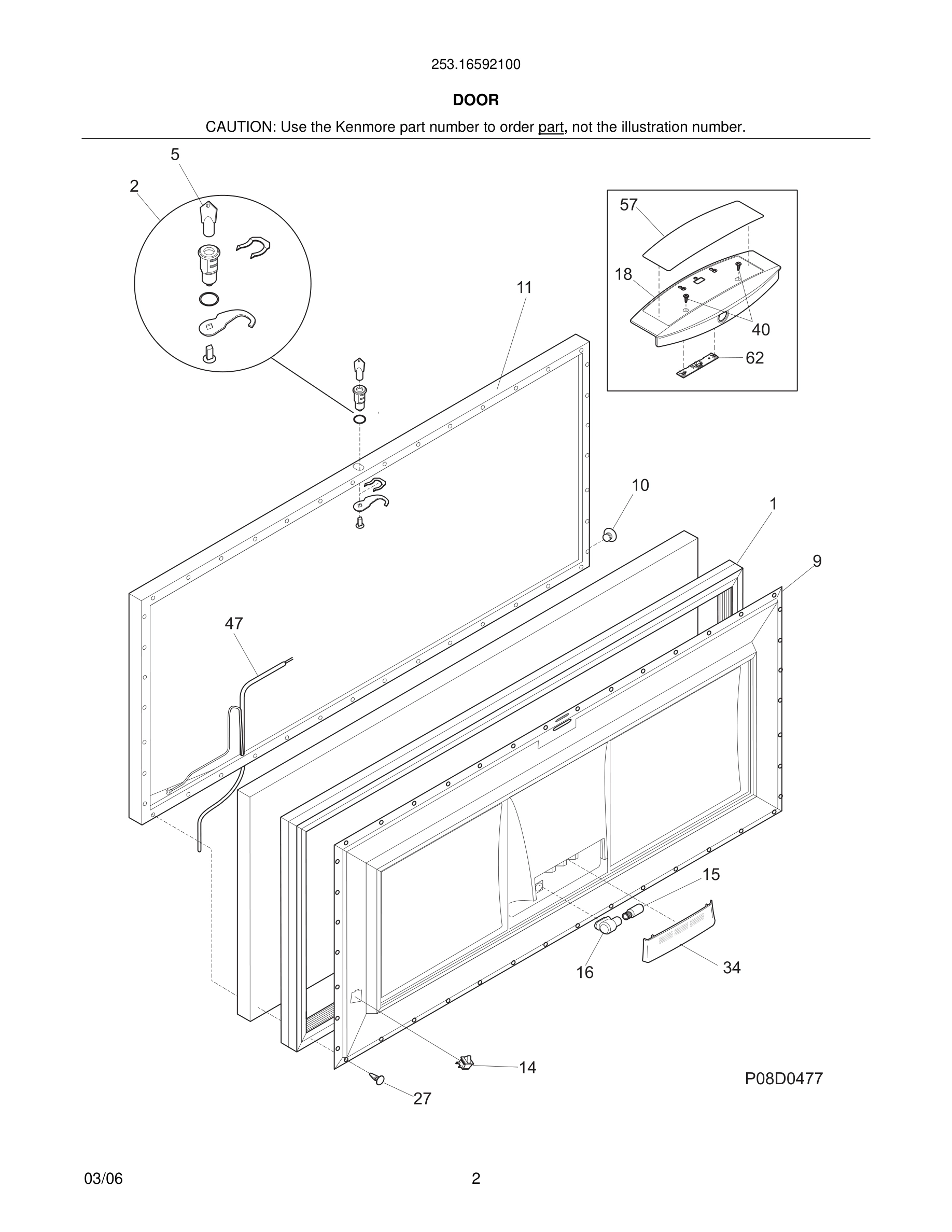

Gasket-door, white
Gasket-door, white WCI 216469301 Contact Us For Availability
View on Model
1
Catch-lock, white
Catch-lock, white WCI 216909800 Contact Us For Availability
View on Model
1A
Support, lock catch clip
Support, lock catch clip WCI 216818900 Contact Us For Availability
View on Model
2
Adapter, drain hose
Adapter, drain hose WCI 216269500 Contact Us For Availability
View on Model
3
Plug, drain, interior
Plug, drain, interior WCI 216502600 Contact Us For Availability
View on Model
4
Plug, drain, exterior
Plug, drain, exterior WCI 297013600 Contact Us For Availability
View on Model
5#
Harness-main
Harness-main WCI 297022900 Contact Us For Availability
View on Model
9
Panel-inner\lid door, white
Panel-inner\lid door, white WCI 216910702 Contact Us For Availability
View on Model
10
Plug button, 1/4", white
Plug button, 1/4", white WCI 216923001 No Longer Available
View on Model
11
Panel-outer door, white
Panel-outer door, white WCI 216032423 Contact Us For Availability
View on Model
18
Handle, white
Handle, white WCI 216944101 Contact Us For Availability
View on Model
22
Clip, compressor mtg, SPRING
Clip, compressor mtg, SPRING WCI 216056400 Contact Us For Availability
View on Model
28
Support, compressor
Support, compressor WCI 5303212615 Contact Us For Availability
View on Model
30#
Controller
Controller WCI 297048300 Contact Us For Availability
View on Model
40
Fastener, .330 dia stud, handle, (2)
Fastener, .330 dia stud, handle, (2) WCI 216922700 Contact Us For Availability
View on Model
42
Washer, flat, 1"OD x 0.531"ID
Washer, flat, 1"OD x 0.531"ID WCI 216232700 Contact Us For Availability
View on Model
47#
Harness, electrical, lid
Harness, electrical, lid WCI 216955100 Contact Us For Availability
View on Model
59
Basket, blue, (3)
Basket, blue, (3) WCI 216916203 Contact Us For Availability
View on Model
138
Holder-battery, assy
Holder-battery, assy WCI 216856800 Contact Us For Availability
View on Model
173B
Divider, small chest, (2)
Divider, small chest, (2) WCI 297063100 Contact Us For Availability
View on Model
173C
Divider
Divider WCI 297063301 Contact Us For Availability
View on Model
173D
Divider, Divider End
Divider, Divider End WCI 297073100 Contact Us For Availability
View on Model
